Основной подъёмный механизм, аукс.хоист, стрела подъёмный механизм рычаг — HITACHI CX1800

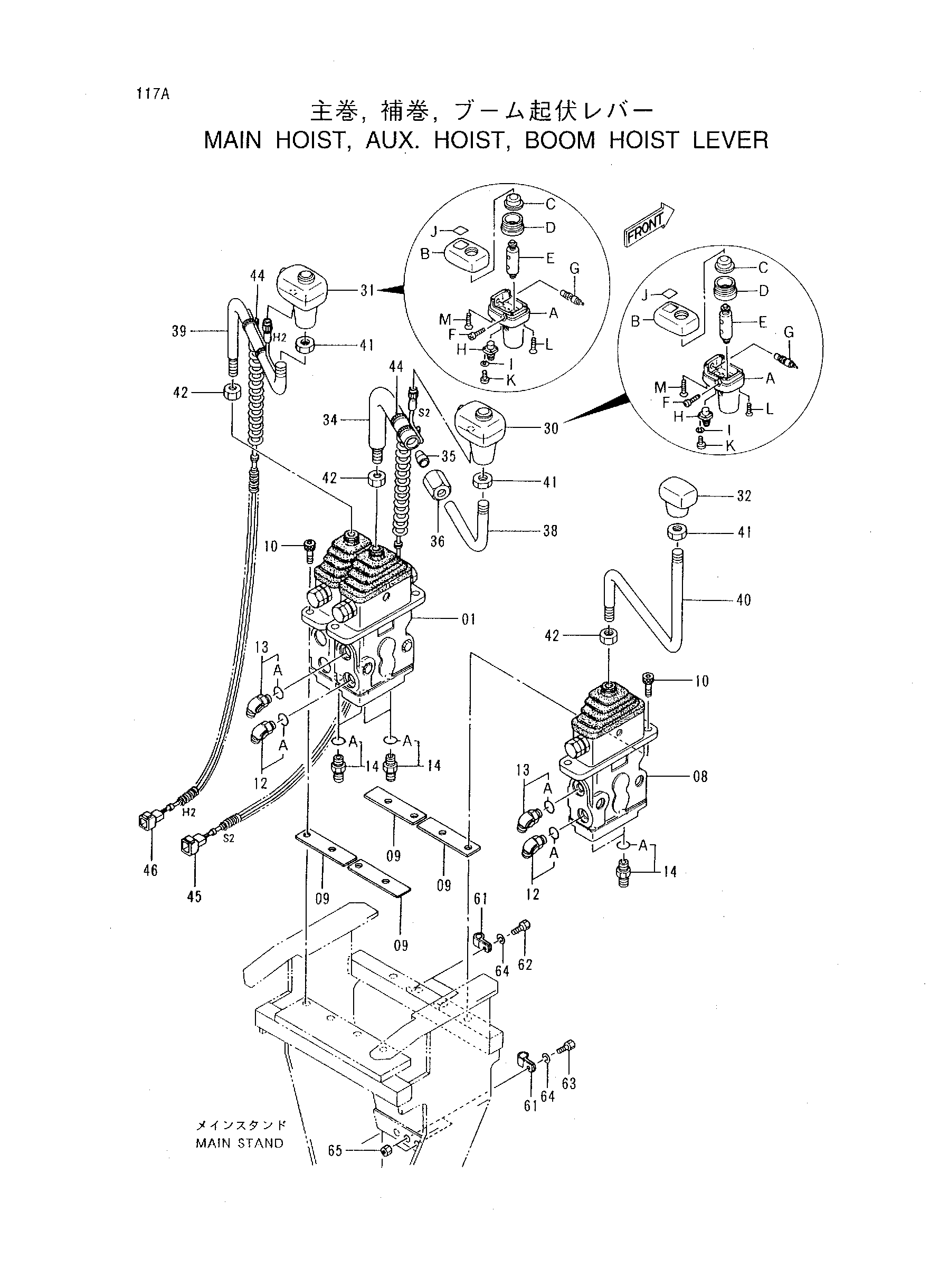

Заводская схема «Основной подъёмный механизм, аукс.хоист, стрела подъёмный механизм рычаг» для HITACHI CX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4310203 | Пилотный клапан | 1 |
| 08 | 4310204 | Пилотный клапан | 1 |
| 09 | 4310205 | Манжета | 4 |
| 10 | M341020 | Болт с внутренним шестигранником | 6 |
| 12 | 4322805 | Фильтр | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 6 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 7028167 | Рукоятка в сборе | 1 |
| 30A | 2036931 | Рукоятка | 1 |
| 30B | 3068167 | Рукоятка | 1 |
| 30C | 4330350 | Колпачок | 1 |
| 30D | 4330695 | Гайка | 1 |
| 30E | 4321191 | Соленоид | 1 |
| 30F | M470308 | Винт | 2 |
| 30G | 4323640 | Выключатель | 1 |
| 30H | 4323641 | Разъём | 1 |
| 30I | J251002 | Пружинная шайба | 4 |
| 30J | 4334613 | Информационная табличка | 1 |
| 31 | 7028168 | Рукоятка в сборе | 1 |
| 31A | 2036931 | Рукоятка | 1 |
| 31B | 3068167 | Рукоятка | 1 |
| 31C | 4330350 | Колпачок | 1 |
| 31D | 4330695 | Гайка | 1 |
| 31E | 4321191 | Соленоид | 1 |
| 31F | M470308 | Винт | 2 |
| 31G | 4323640 | Выключатель | 1 |
| 31H | 4323641 | Разъём | 1 |
| 31I | J251002 | Пружинная шайба | 4 |
| 31J | 4334639 | Информационная табличка | 1 |
| 32 | 9742309 | Рукоятка | 1 |
| 34 | 8061046 | Рычаг | 1 |
| 35 | 4341550 | Ограничитель | 1 |
| 36 | 4335359 | Замок | 1 |
| 38 | 3070771 | Рычаг | 1 |
| 39 | 3068305 | Рычаг | 1 |
| 40 | 3068306 | Рычаг | 1 |
| 41 | 4321193 | Гайка | 3 |
| 42 | J231212 | Гайка | 3 |
| 44 | 4044883 | Хомут | 4 |
| 45 | 8059195 | Жгут проводов | 1 |
| 46 | 8059196 | Жгут проводов | 1 |
| 61 | 4190261 | Зажим | 4 |
| 62 | J901016 | Болт | 2 |
| 63 | J901020 | Болт | 2 |
| 64 | A590910 | Пружинная шайба | 4 |
| 65 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
