Пилотные гидролинии (6-2) — HITACHI CX1200W

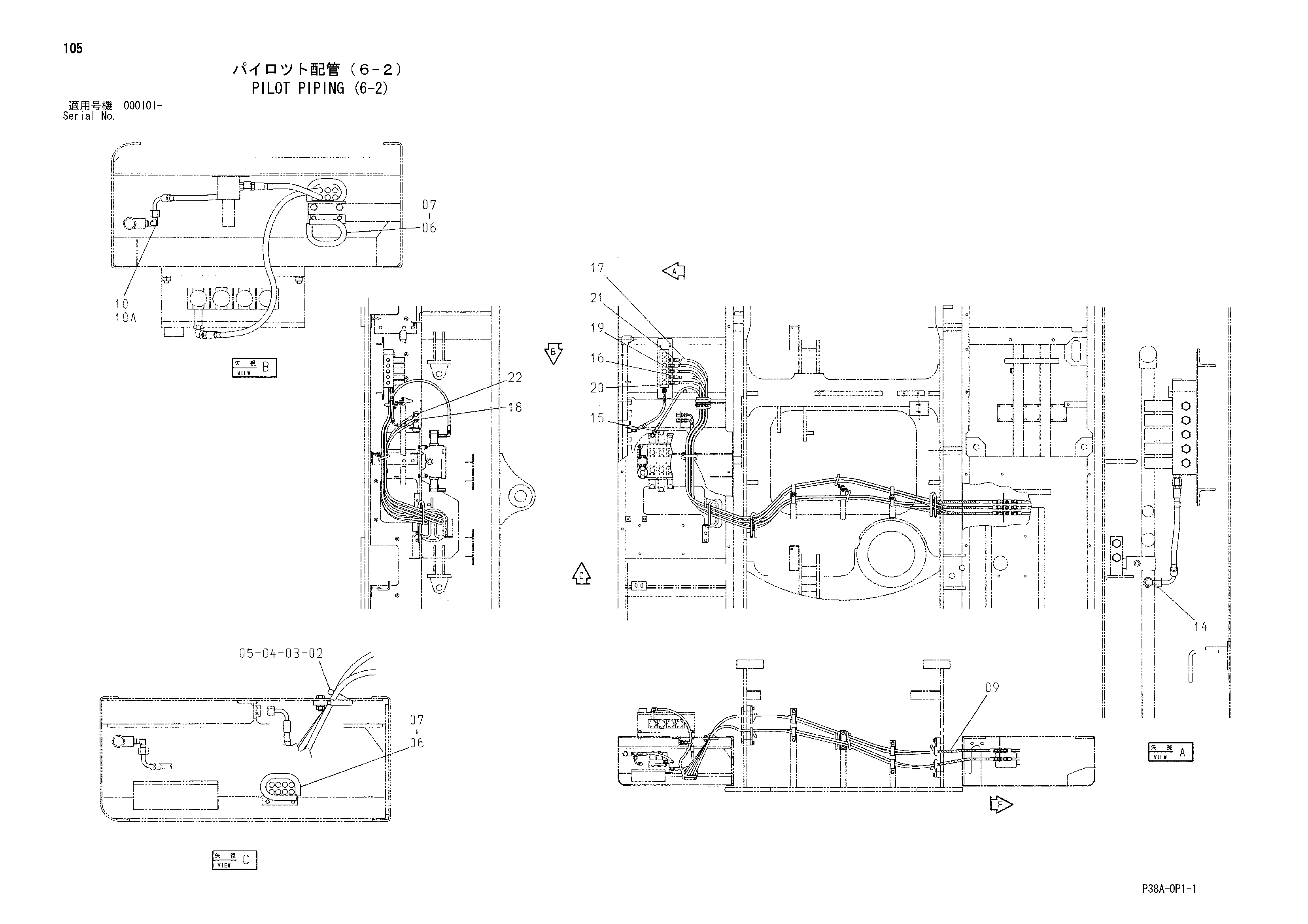

Заводская схема «Пилотные гидролинии (6-2)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8035997 | Опора | 1 |
| 03 | J901235 | Болт | 2 |
| 04 | A590912 | Пружинная шайба | 2 |
| 05 | J950012 | Гайка | 2 |
| 06 | 8029454 | Опора | 3 |
| 07 | J011020 | Болт с шайбой | 6 |
| 09 | 4327294 | Защитный кожух | 8 |
| 10 | 4154671 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4282194 | Шланг | 1 |
| 15 | 4396980 | Шланг | 1 |
| 16 | 4383985 | Шланг | 1 |
| 17 | 4383985 | Шланг | 1 |
| 18 | 4375321 | Шланг | 1 |
| 19 | 4383985 | Шланг | 1 |
| 20 | 4383985 | Шланг | 1 |
| 21 | 4383985 | Шланг | 1 |
| 22 | 4375321 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
