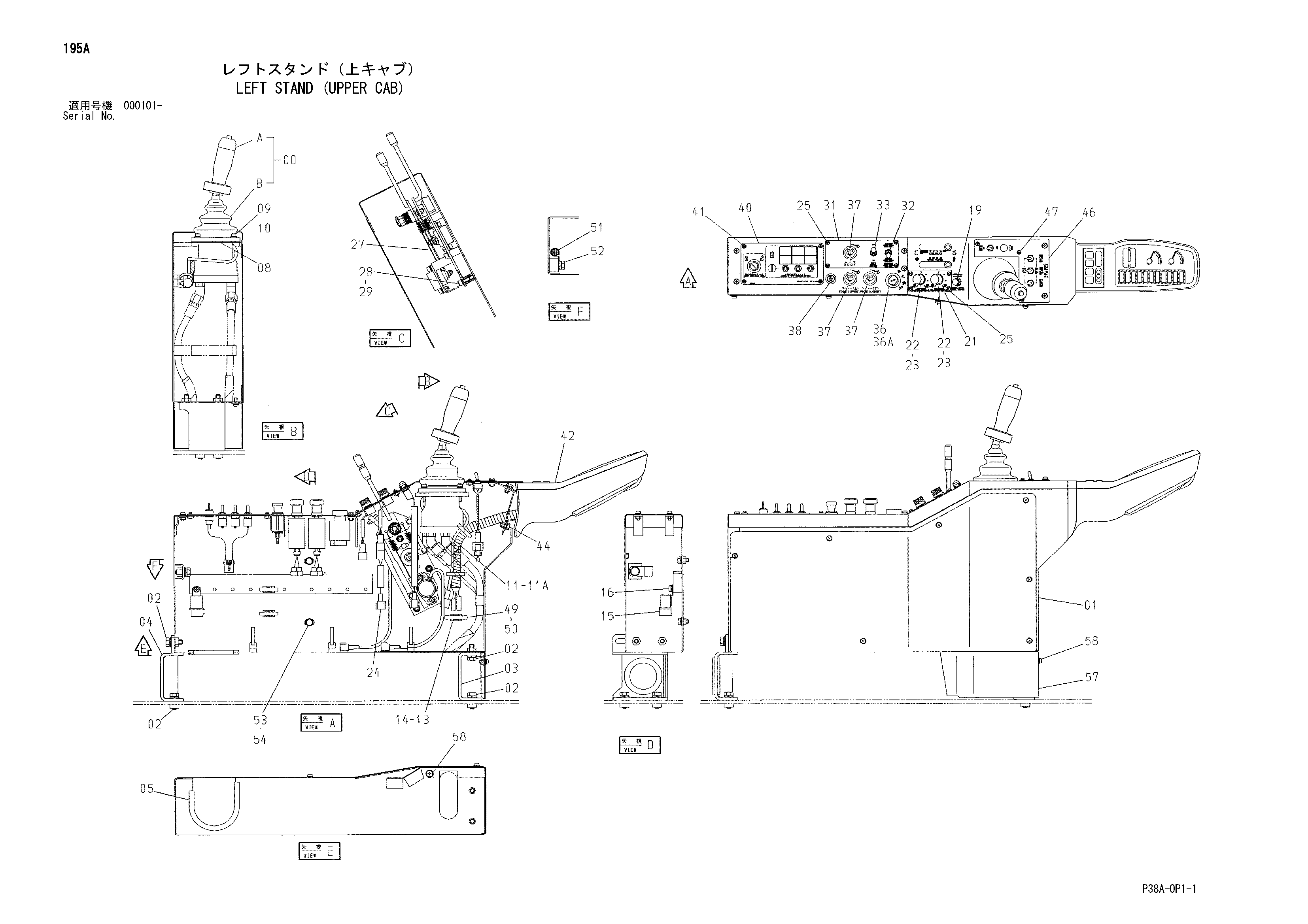

Левый стойка (верхний кабина) — HITACHI CX1200W

Заводская схема «Левый стойка (верхний кабина)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9194471	Рычаг L	1
00A	7039209	Рукоятка	1
00B	4355639	Пилотный клапан	1
01	7039257	Стойка L	1
02	J021030	Болт с шайбой	8
03	9742359	Кронштейн	1
04	9755597	Кронштейн	1
05	4382039	Резиновая прокладка	1
08	4177186	Пластина резиновый	1
09	M340636	Болт с внутренним шестигранником	4
10	A590906	Пружинная шайба	4
11	4200472	Угловой штуцер	6
11A	957366	Уплотнительное кольцо	1
13	4196829	Направляющая лента	8
14	M430610	Винт	8
15	4251588	Реле	1
16	J460616	Винт с шайбой	1
19	4388669	Фонарь	1
21	3087943	Крышка	1
22	4371245	Датчик угла	2
23	4370931	Ручка	2
24	8066584	Жгут проводов	1
25	J680412	Винт с шайбой	8
27	9159294	Датчик	1
28	M340820	Болт с внутренним шестигранником	3
29	A590908	Пружинная шайба	3
31	2045695	Крышка	1
32	8078425	Выключатель	1
33	4383527	Выключатель	1
36	4250350	Замок зажигания	1
36A	4286465	Шпонка	1
37	4239945	Выключатель	3
38	4357862	Лигхтер	1
40	9163865	Панель выключатель	1
41	J680412	Винт с шайбой	4
42	4338677	Панель указатель	1
44	J010816	Болт с шайбой	3
46	8081782	Панель управление	1
47	J680412	Винт с шайбой	3
49	4055311	Ленточный зажим	5
50	4055312	Ленточный зажим	2
51	4190253	Зажим	1
52	J021025	Болт с шайбой	1
53	J010820	Болт с шайбой	2
54	A590108	Плоская шайба	2
57	8063957	Крышка L	1
58	J460616	Винт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
