Скольжение канатный блок — HITACHI CX1200W

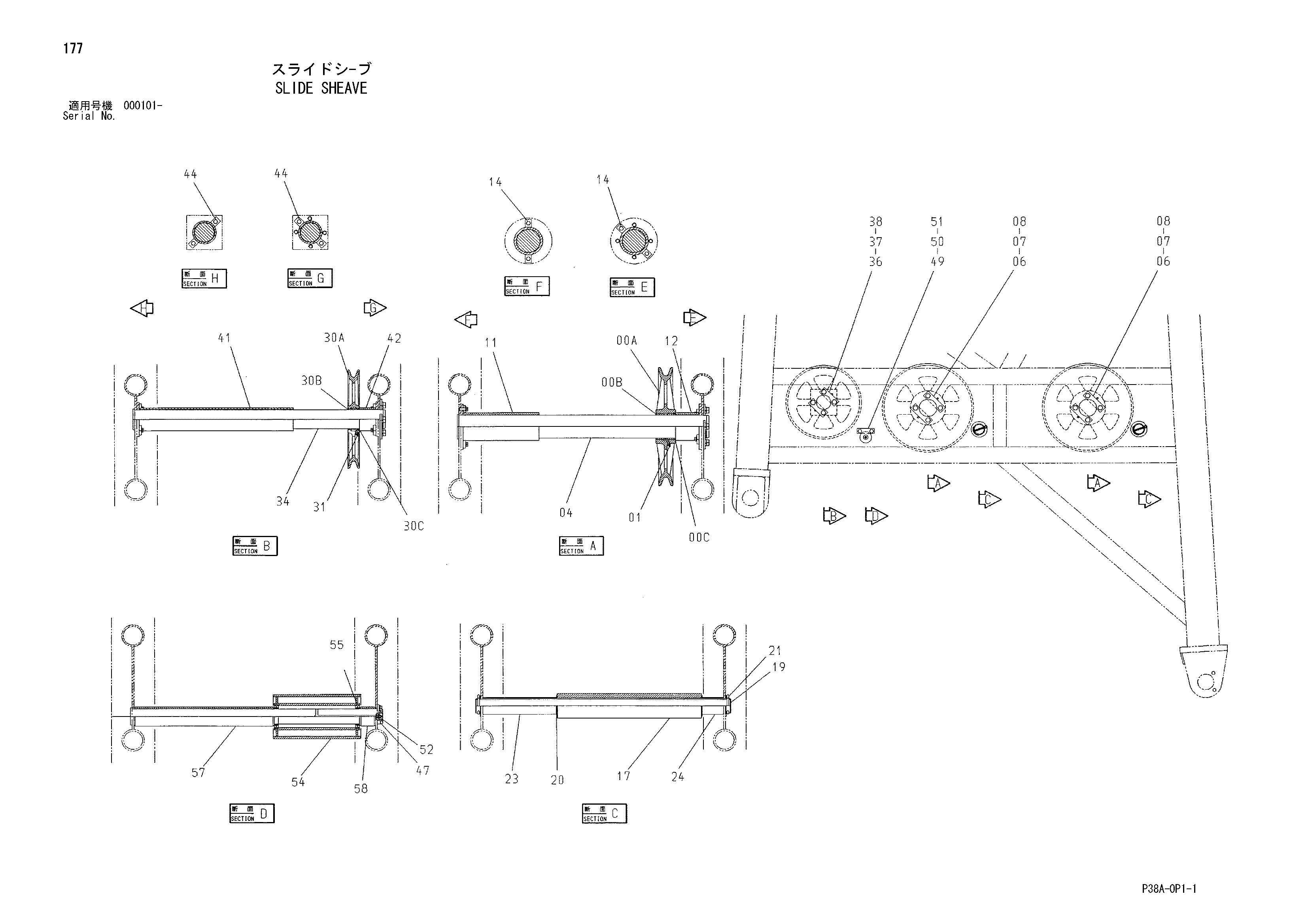

Заводская схема «Скольжение канатный блок» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9195186 | Канатный блок в сборе | 2 |
| 00A | 3089822 | Канатный блок | 1 |
| 00B | 4440050 | Втулка | 1 |
| 00C | M450606 | Установочный винт | 2 |
| 01 | J75481 | Пресс-маслёнка | 2 |
| 04 | 4443115 | Мост | 2 |
| 06 | X4249 | Стопорная пластина | 4 |
| 07 | J932035 | Болт | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 11 | 9755439 | Проставка | 2 |
| 12 | 9755440 | Проставка | 2 |
| 14 | J011235 | Болт с шайбой | 8 |
| 17 | 4443641 | Ролик | 2 |
| 19 | 4443637 | Палец | 2 |
| 20 | 4443640 | Шайба | 8 |
| 21 | A761002 | Шплинт | 4 |
| 23 | 4443638 | Проставка | 2 |
| 24 | 4443639 | Проставка | 2 |
| 30 | 9195187 | Сеаве в сборе | 1 |
| 30A | 3089823 | Канатный блок | 1 |
| 30B | 4334670 | Втулка | 1 |
| 30C | M450606 | Установочный винт | 2 |
| 31 | J75481 | Пресс-маслёнка | 1 |
| 34 | 4443116 | Мост | 1 |
| 36 | X4248 | Стопорная пластина | 2 |
| 37 | J932035 | Болт | 4 |
| 38 | A590920 | Пружинная шайба | 4 |
| 41 | 9755508 | Проставка | 1 |
| 42 | 9755509 | Проставка | 1 |
| 44 | J011235 | Болт с шайбой | 4 |
| 47 | 4443117 | Мост | 1 |
| 49 | X4247 | Стопорная пластина | 1 |
| 50 | J901625 | Болт | 2 |
| 51 | A590916 | Пружинная шайба | 2 |
| 52 | J75482 | Пресс-маслёнка | 1 |
| 54 | 8081345 | Ролик | 1 |
| 55 | 995521 | Шариковый подшипник | 2 |
| 57 | 4443118 | Проставка | 1 |
| 58 | 4443119 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
