Ступень (3) — HITACHI CX1200W

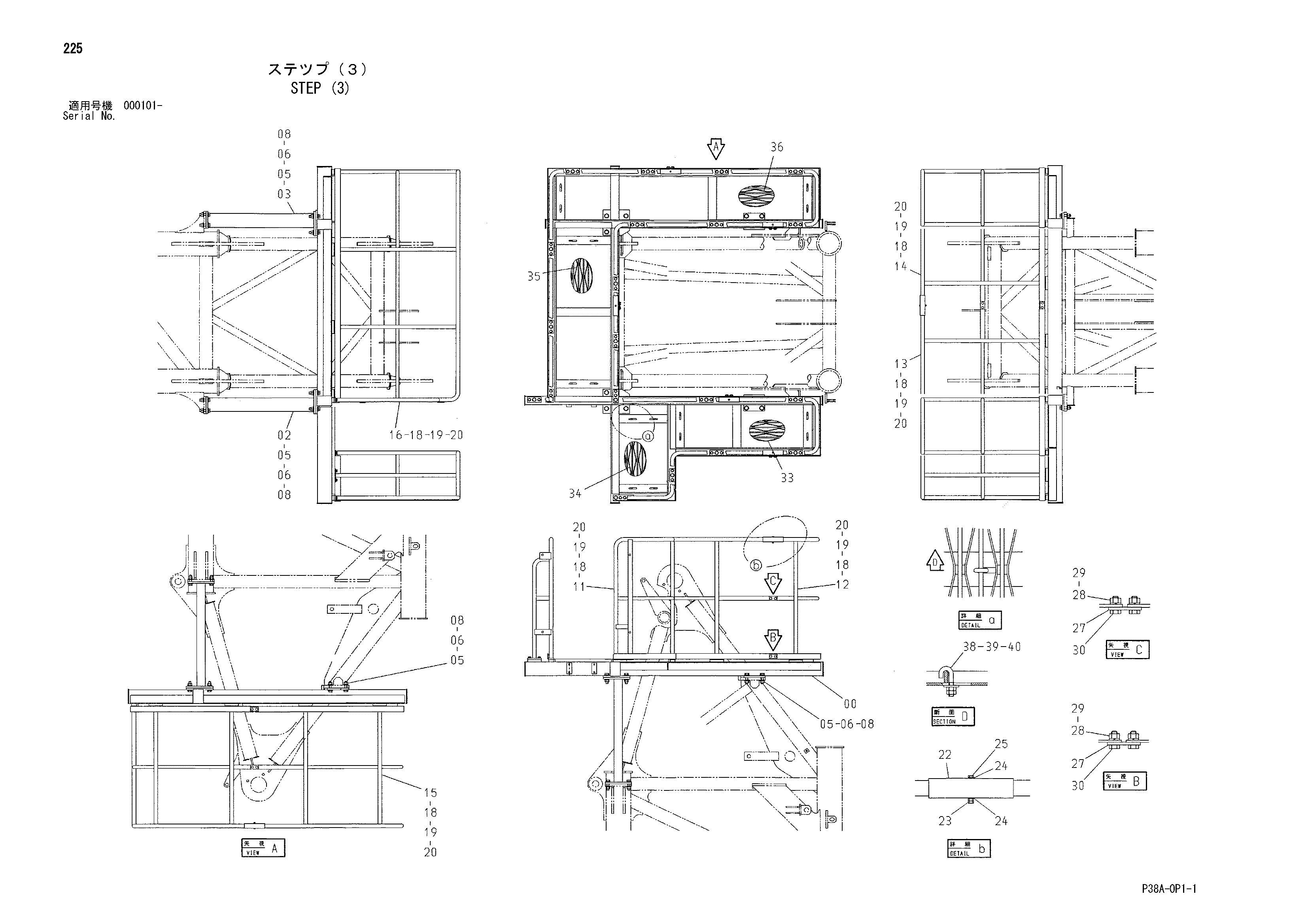

Заводская схема «Ступень (3)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019649 | Ступень | 1 |
| 02 | 8082228 | Стойка | 1 |
| 03 | 8082229 | Стойка | 1 |
| 05 | J922080 | Болт | 18 |
| 06 | J222020 | Шайба | 36 |
| 08 | M660020 | U-образная гайка | 18 |
| 11 | 7038738 | Поручень | 1 |
| 12 | 7038739 | Поручень | 1 |
| 13 | 7039398 | Поручень | 1 |
| 14 | 7039409 | Поручень | 1 |
| 15 | 7039411 | Поручень | 1 |
| 16 | 6019196 | Поручень | 1 |
| 18 | J901235 | Болт | 40 |
| 19 | A590912 | Пружинная шайба | 40 |
| 20 | 4086891 | Шайба | 40 |
| 22 | 4141515 | Трубка | 5 |
| 23 | M500605 | Гайка | 10 |
| 24 | A590106 | Плоская шайба | 10 |
| 25 | J900655 | Болт | 5 |
| 27 | 4141516 | Пластина | 10 |
| 28 | J950012 | Гайка | 20 |
| 29 | A590912 | Пружинная шайба | 20 |
| 30 | J901230 | Болт | 20 |
| 33 | 4446044 | Катвалк | 1 |
| 34 | 4446047 | Катвалк | 1 |
| 35 | 4446046 | Катвалк | 1 |
| 36 | 4446043 | Катвалк | 1 |
| 38 | 4346517 | Крюк | 16 |
| 39 | J217083 | Шайба | 16 |
| 40 | J950010 | Гайка | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
