Компрессор блок детали — HITACHI CX1200W

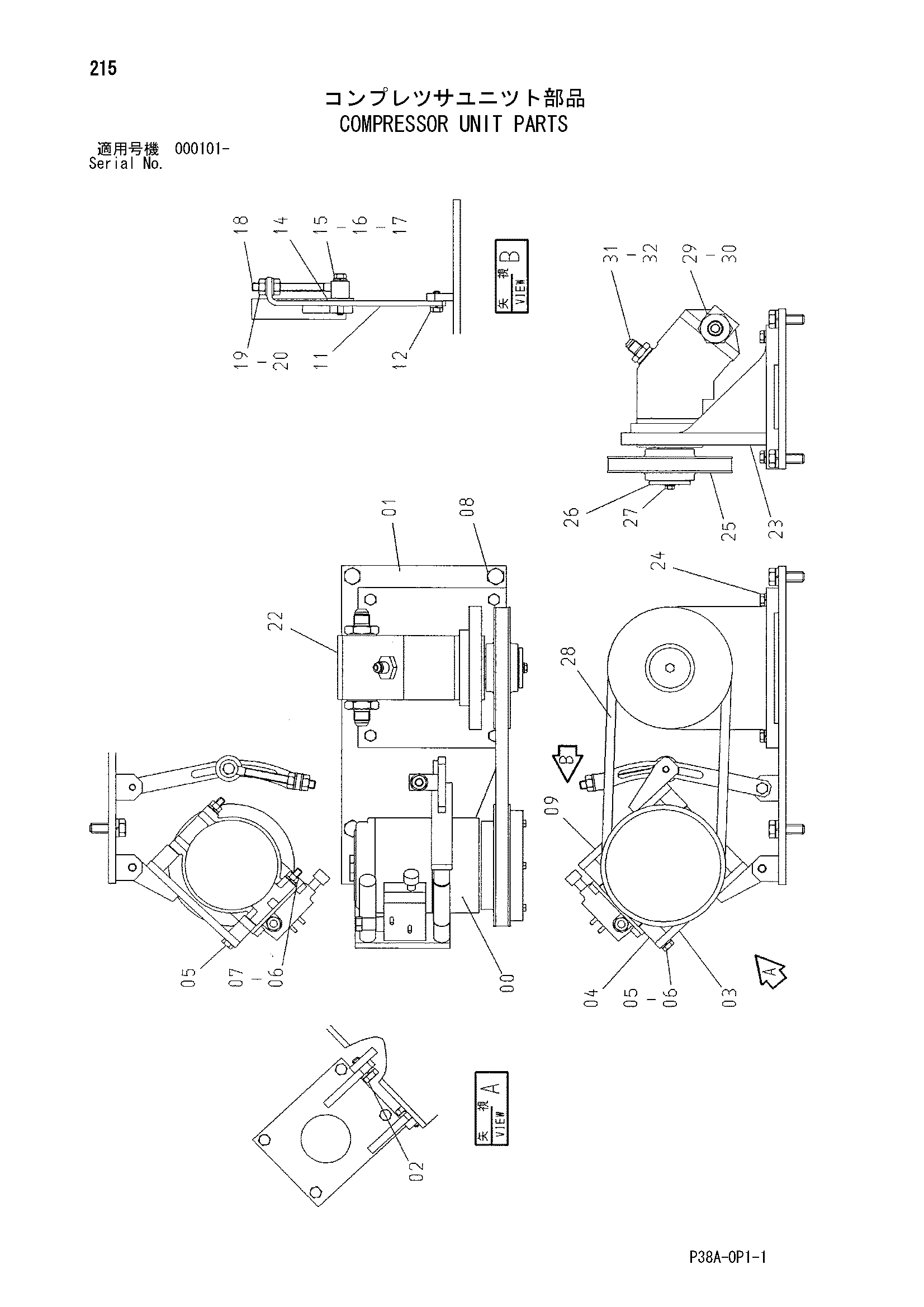

Заводская схема «Компрессор блок детали» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333459 | Компрессор | 1 |
| 01 | 8074426 | Кронштейн | 1 |
| 02 | J011025 | Болт с шайбой | 2 |
| 03 | 8074424 | Кронштейн | 1 |
| 04 | 4411031 | Проставка | 4 |
| 05 | J900805 | Болт | 4 |
| 06 | A590908 | Пружинная шайба | 4 |
| 07 | J950008 | Гайка | 2 |
| 08 | J011235 | Болт с шайбой | 4 |
| 09 | 9751591 | Кронштейн | 1 |
| 11 | 4087256 | Стойка | 1 |
| 12 | J010820 | Болт с шайбой | 1 |
| 14 | J217083 | Шайба | 1 |
| 15 | J900845 | Болт | 1 |
| 16 | A590908 | Пружинная шайба | 1 |
| 17 | A590108 | Плоская шайба | 1 |
| 18 | 9702881 | Болт регулировочный | 1 |
| 19 | J950010 | Гайка | 2 |
| 20 | A590110 | Плоская шайба | 2 |
| 22 | 4361141 | Гидромотор | 1 |
| 23 | 4411291 | Стойка | 1 |
| 24 | J010830 | Болт с шайбой | 4 |
| 25 | 4411121 | Шкив V | 1 |
| 26 | 4411289 | Пластина | 1 |
| 27 | J010620 | Болт с шайбой | 1 |
| 28 | 4411288 | Ремень V | 1 |
| 29 | 4362118 | Адаптер | 2 |
| 30 | 4509182 | Уплотнительное кольцо | 2 |
| 31 | 4362140 | Адаптер | 1 |
| 32 | 4506416 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
