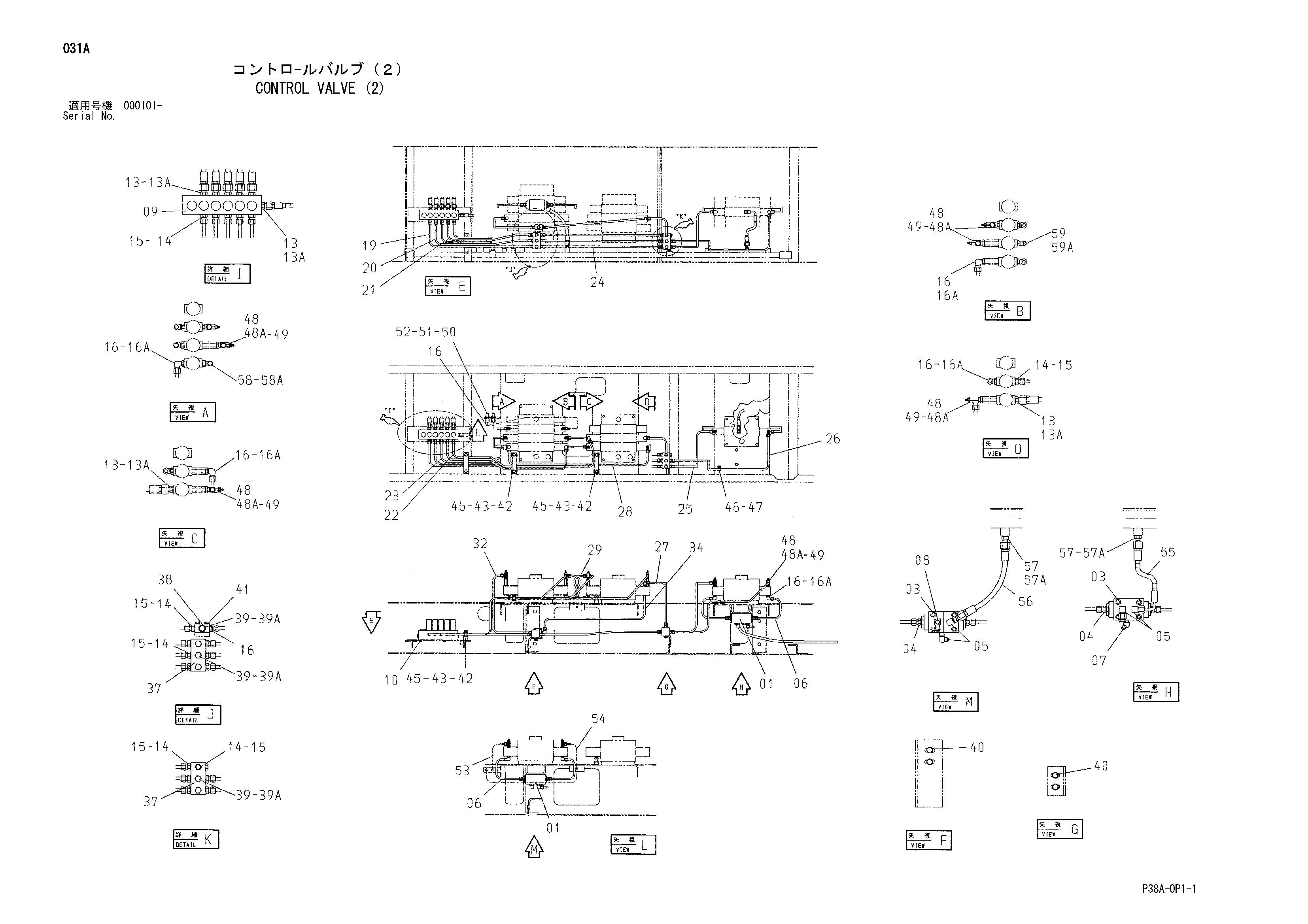

Гидрораспределитель (2) — HITACHI CX1200W

Заводская схема «Гидрораспределитель (2)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4055358	Челночный клапан	2
03	M340865	Болт с внутренним шестигранником	8
04	4130170	Штуцер трубки	4
05	4154657	Угловой штуцер	4
06	4343256	Трубка10	4
07	4157919	Угловой штуцер	1
08	4235233	Тройник	1
09	4384478	Электромагнитный клапан	1
10	J010816	Болт с шайбой	2
13	4200467	Адаптер	8
13A	957366	Уплотнительное кольцо	1
14	4317623	Штуцер трубки	20
15	964255	Уплотнительное кольцо	20
16	4317622	Штуцер трубки	12
16A	957366	Уплотнительное кольцо	1
19	4439314	Трубка	1
20	4439313	Трубка	1
21	4439312	Трубка	1
22	4439315	Трубка	1
23	4439316	Трубка	1
24	3079404	Трубка9	3
25	3079405	Трубка1-2	1
26	3079406	Трубка2-2	1
27	4439309	Трубка	1
28	4439317	Трубка	1
29	4439311	Трубка	2
32	4440138	Трубка	1
34	4388943	Трубка	1
37	3064716	Коллектор	2
38	3077199	Коллектор	1
39	4093624	Пробка	7
39A	957366	Уплотнительное кольцо	1
40	J021020	Болт с шайбой	4
41	J010840	Болт с шайбой	2
42	9740681	Хомут	3
43	9741175	Хомут	3
45	J011045	Болт с шайбой	6
46	4000855	Зажим трубка	1
47	M430610	Винт	1
48	4350029	Штуцер трубки	8
48A	957366	Уплотнительное кольцо	1
49	4346128	Штуцер	8
50	4402492	Переходник	2
51	A590916	Пружинная шайба	2
52	4202531	Гайка	2
53	4440137	Трубка	1
54	4440136	Трубка	1
55	4313338	Шланг	1
56	4266473	Шланг	1
57	4200469	Адаптер	2
57A	4506418	Уплотнительное кольцо	1
58	4156434	Угловой штуцер	2
58A	957366	Уплотнительное кольцо	1
59	4200472	Угловой штуцер	1
59A	957366	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
