Стрела подъёмный механизм трубопроводы — HITACHI CX1200W

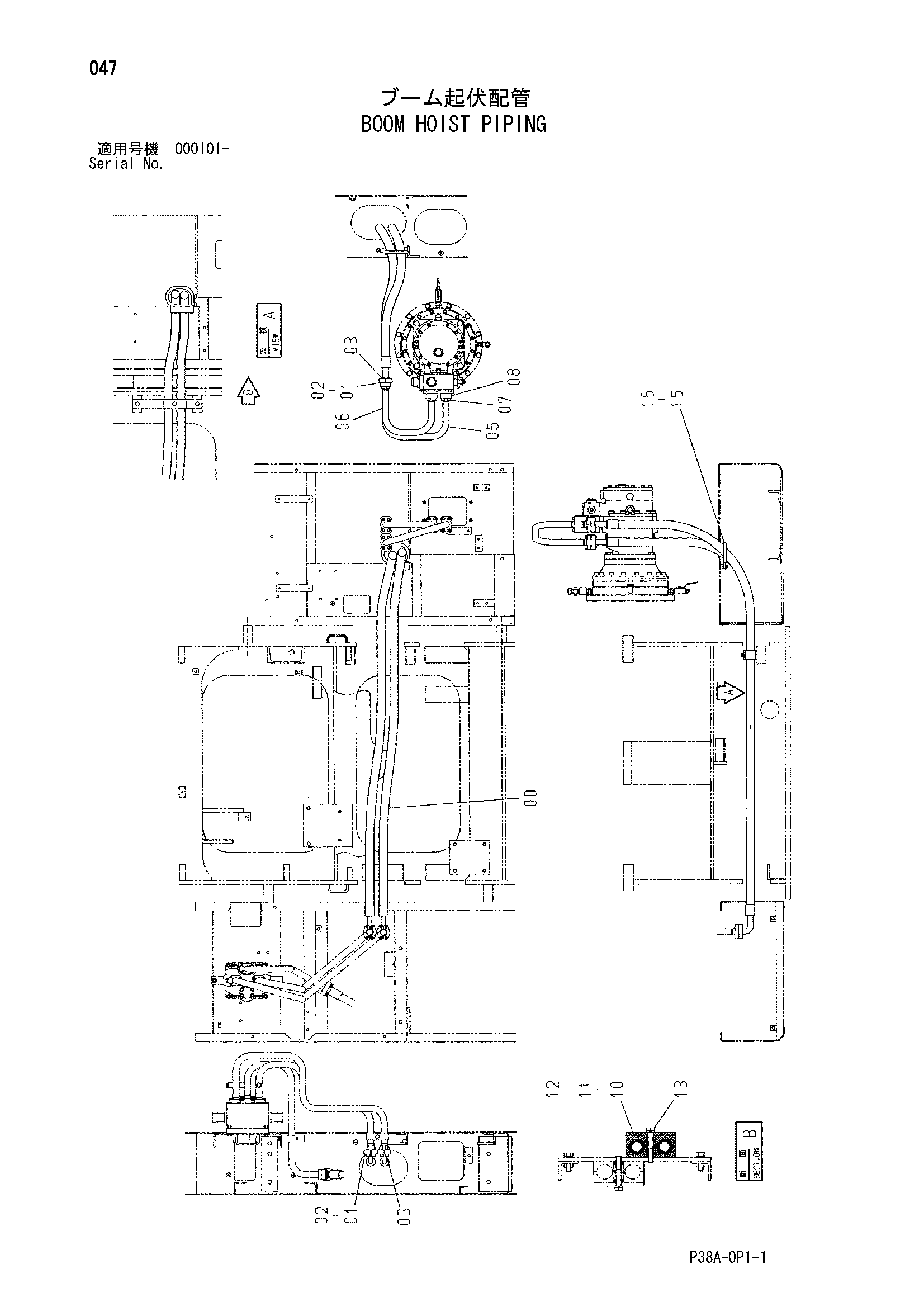

Заводская схема «Стрела подъёмный механизм трубопроводы» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4439382 | Шланг | 2 |
| 01 | 4085560 | Разъёмный фланец | 8 |
| 02 | 966993 | Уплотнительное кольцо | 4 |
| 03 | M341250 | Болт с внутренним шестигранником | 16 |
| 05 | 8072607 | Трубка | 1 |
| 06 | 8072608 | Трубка | 1 |
| 07 | M341240 | Болт с внутренним шестигранником | 8 |
| 08 | 4508805 | Уплотнительное кольцо | 2 |
| 10 | 4205615 | Хомут шланга | 2 |
| 11 | 4205614 | Проставка | 1 |
| 12 | 4224002 | Пластина | 1 |
| 13 | J011280 | Болт с шайбой | 1 |
| 15 | 8072606 | Опора | 1 |
| 16 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
