Масляный радиатор — HITACHI CX1200W

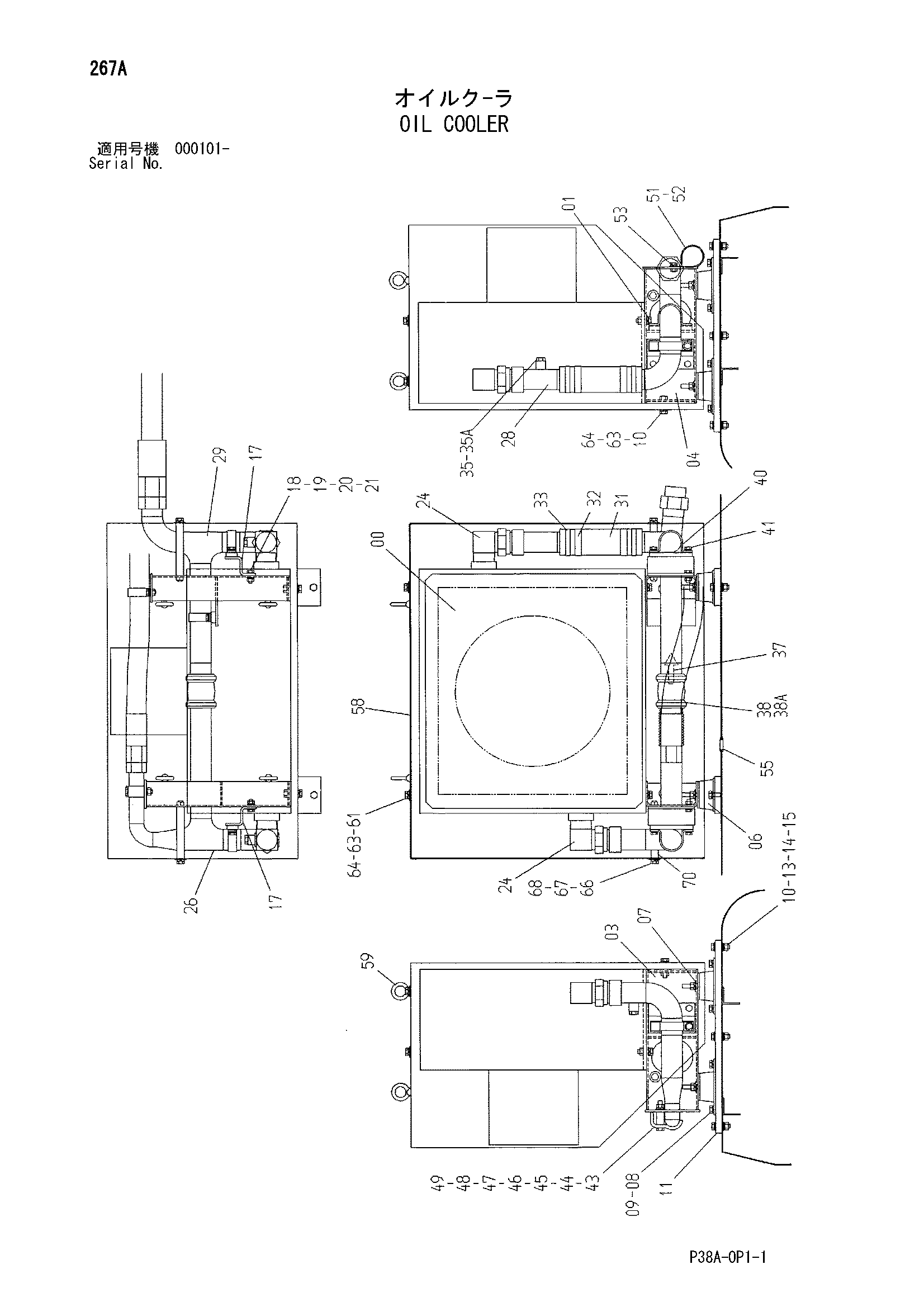

Заводская схема «Масляный радиатор» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4452368	Масляный радиатор	1
01	J021235	Болт с шайбой	4
03	7040782	Кронштейн	1
04	7040831	Кронштейн	1
06	4458944	Резиновая подушка	4
07	4443496	Шайба	4
08	4350631	Болт	8
09	4298759	Пружинная шайба	8
10	4383725	Болт	8
11	4458730	Пластина	2
13	4291332	Плоская шайба	12
14	4298759	Пружинная шайба	6
15	J950012	Гайка	6
17	9757116	Кронштейн	2
18	J901030	Болт	4
19	A590110	Плоская шайба	8
20	A590910	Пружинная шайба	4
21	J950010	Гайка	4
24	94-1408	Угловой штуцер	2
26	8085051	Трубка	1
28	9756227	Трубка	1
29	8085052	Трубка	1
31	4058467	Шланг	1
32	4263764	Хомут шланга	2
33	4504491	Хомут шланга	2
35	4092534	Пробка	2
35A	4509180	Уплотнительное кольцо	1
37	4108923	Клапан	1
38	4067833	Муфта	1
38A	4196261	Уплотнение	2
40	4053865	Хомут трубки	3
41	J011016	Болт с шайбой	6
43	4053698	Хомут трубки	1
44	4318648	Проставка	1
45	J901280	Болт	1
46	A590112	Плоская шайба	1
47	A590912	Пружинная шайба	1
48	J950012	Гайка	1
49	4458943	Регулировочная шайба 1.0mm	5
51	4190265	Зажим	1
52	4193816	Зажим	1
53	J011020	Болт с шайбой	1
55	4177587	Резиновая прокладка	1
58	7040778	Крышка	1
59	4065498	Болт проушина	4
61	4383727	Болт	4
63	4443496	Шайба	6
64	4298759	Пружинная шайба	6
66	J901213	Болт	2
67	4298759	Пружинная шайба	2
68	4443496	Шайба	2
70	4451577	Проставка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
