Стаирс (1) — HITACHI CX1200W

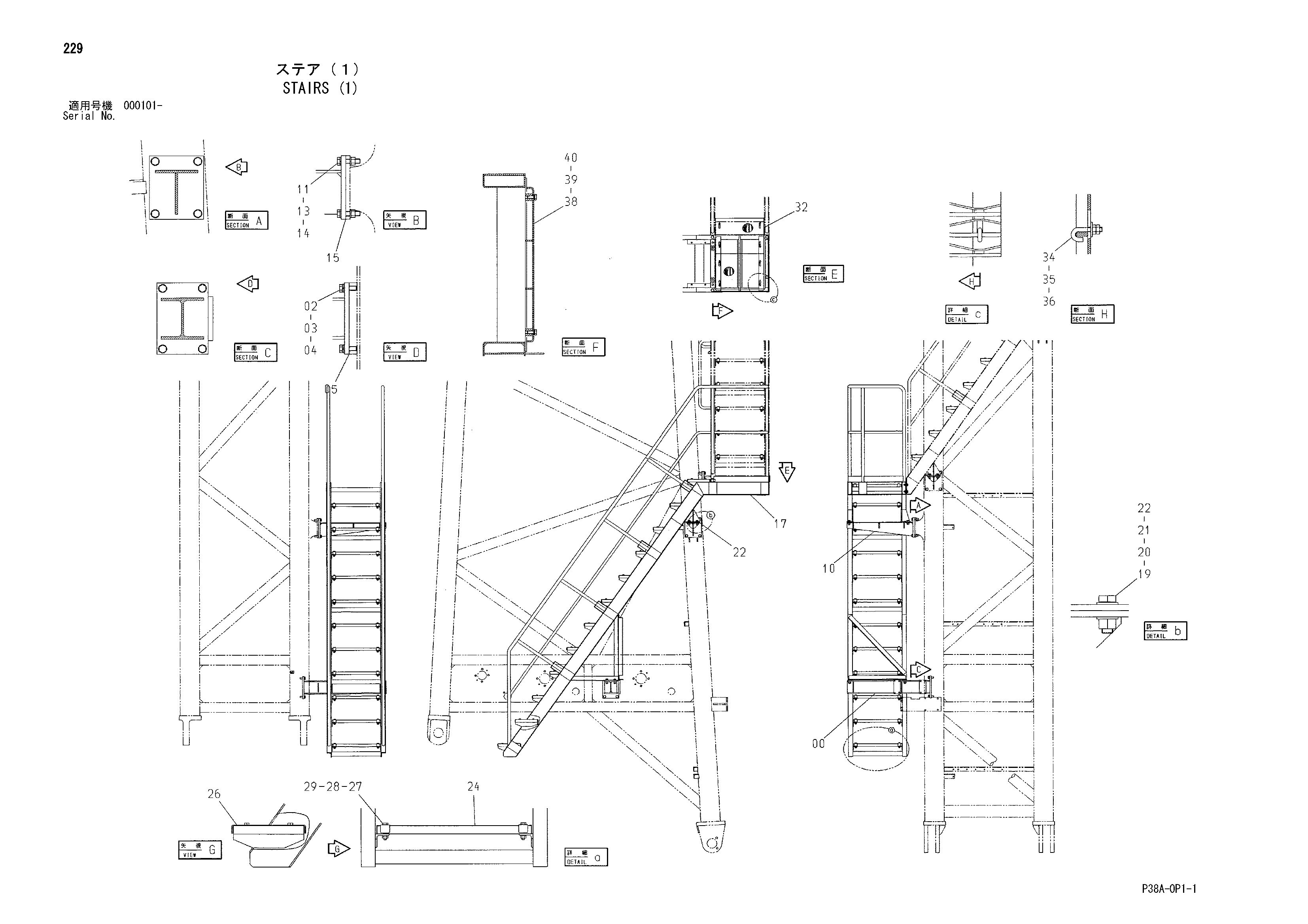

Заводская схема «Стаирс (1)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081588 | Кронштейн | 1 |
| 02 | J921650 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | A590116 | Плоская шайба | 4 |
| 05 | 4442526 | Регулировочная шайба 2.3mm | 3 |
| 10 | 8081197 | Кронштейн | 1 |
| 11 | J921670 | Болт | 4 |
| 13 | A590116 | Плоская шайба | 8 |
| 14 | M660016 | U-образная гайка | 4 |
| 15 | 4443854 | Регулировочная шайба 2.3mm | 2 |
| 17 | 5007303 | Стаирс | 1 |
| 19 | J921645 | Болт | 8 |
| 20 | A590116 | Плоская шайба | 16 |
| 21 | M660016 | U-образная гайка | 8 |
| 22 | 4442525 | Регулировочная шайба 2.3mm | 12 |
| 24 | 4443646 | Ступень | 12 |
| 26 | 4444307 | Кронштейн | 24 |
| 27 | J901055 | Болт | 48 |
| 28 | A590110 | Плоская шайба | 48 |
| 29 | M660010 | U-образная гайка | 48 |
| 32 | 4443647 | Катвалк | 2 |
| 34 | 4346517 | Крюк | 8 |
| 35 | J217083 | Шайба | 8 |
| 36 | J950010 | Гайка | 16 |
| 38 | 9755494 | Кронштейн | 1 |
| 39 | J901025 | Болт | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
