Стрела ограничитель подъёма предотвращение устройство — HITACHI CX1200W

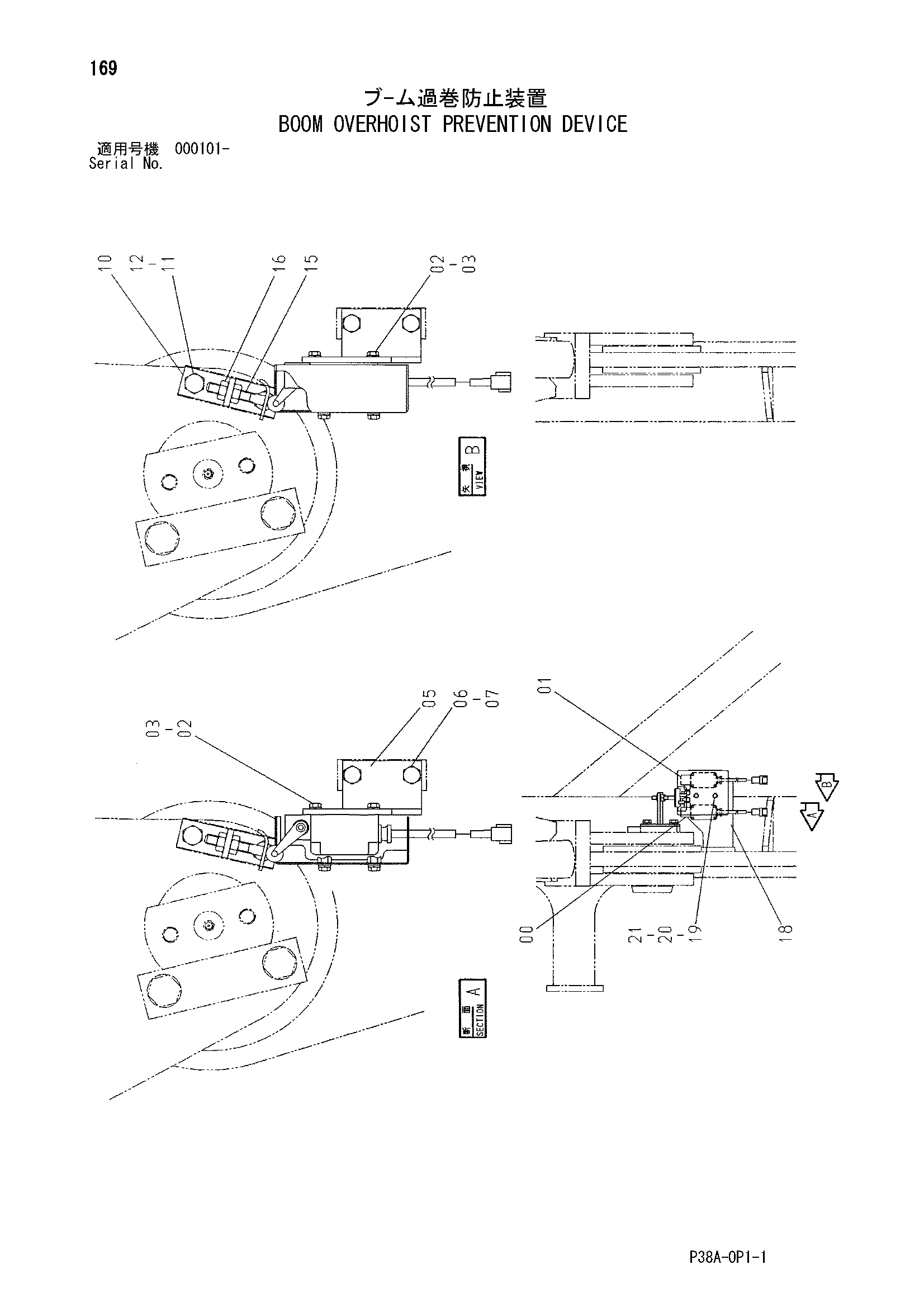

Заводская схема «Стрела ограничитель подъёма предотвращение устройство» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445319 | Выключатель концевой | 1 |
| 01 | 4445320 | Выключатель концевой | 1 |
| 02 | J900620 | Болт | 8 |
| 03 | A590906 | Пружинная шайба | 8 |
| 05 | 4421143 | Кронштейн | 1 |
| 06 | J901020 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 10 | 9748360 | Кронштейн | 1 |
| 11 | J901220 | Болт | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 15 | 9743299 | Ответная планка | 1 |
| 16 | J950010 | Гайка | 2 |
| 18 | 8076589 | Крышка | 1 |
| 19 | J900665 | Болт | 2 |
| 20 | A590906 | Пружинная шайба | 2 |
| 21 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
