Аккел ератор педаль (верхний кабина) — HITACHI CX1200W

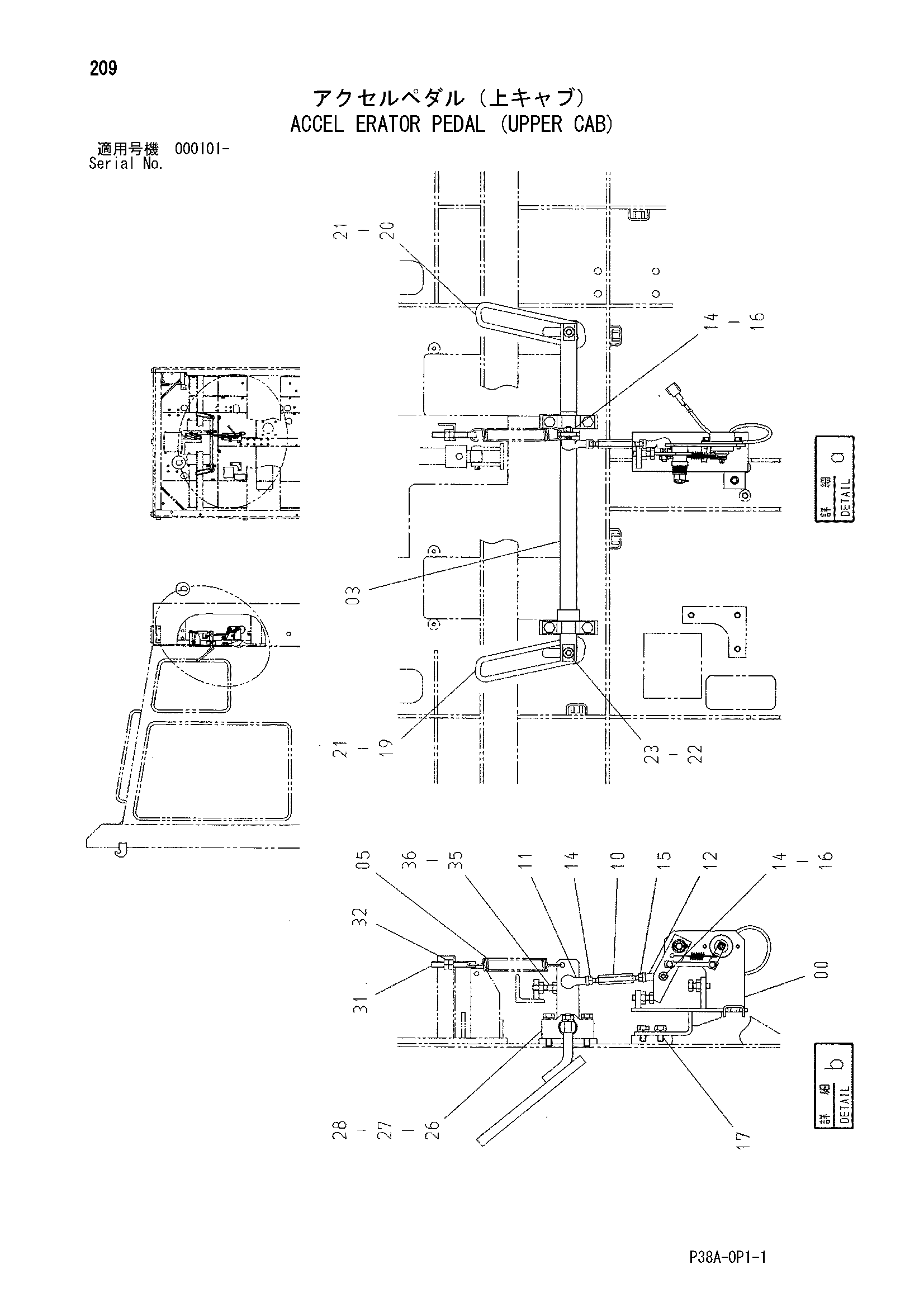

Заводская схема «Аккел ератор педаль (верхний кабина)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9200865 | Педаль аккел. | 1 |
| 03 | 8083960 | Мост | 1 |
| 05 | 4453558 | Пружина растяжения | 1 |
| 10 | 4320281 | Шток | 1 |
| 11 | 4056018 | Шарнир | 1 |
| 12 | 4140064 | Шарнир | 1 |
| 14 | M500807 | Гайка | 3 |
| 15 | M580008 | Гайка | 1 |
| 16 | A590908 | Пружинная шайба | 2 |
| 17 | J011020 | Болт с шайбой | 2 |
| 19 | 8056197 | Педаль аккел. | 1 |
| 20 | 8056320 | Педаль аккел. | 1 |
| 21 | 4262540 | Крышка | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | J950010 | Гайка | 2 |
| 26 | 4320283 | Педестал | 2 |
| 27 | 4319508 | Втулка | 2 |
| 28 | J011050 | Болт с шайбой | 4 |
| 31 | 4165467 | Шток | 1 |
| 32 | J950010 | Гайка | 2 |
| 35 | J901035 | Болт | 1 |
| 36 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
