Аккелератор рычаг (верхний кабина) — HITACHI CX1200W

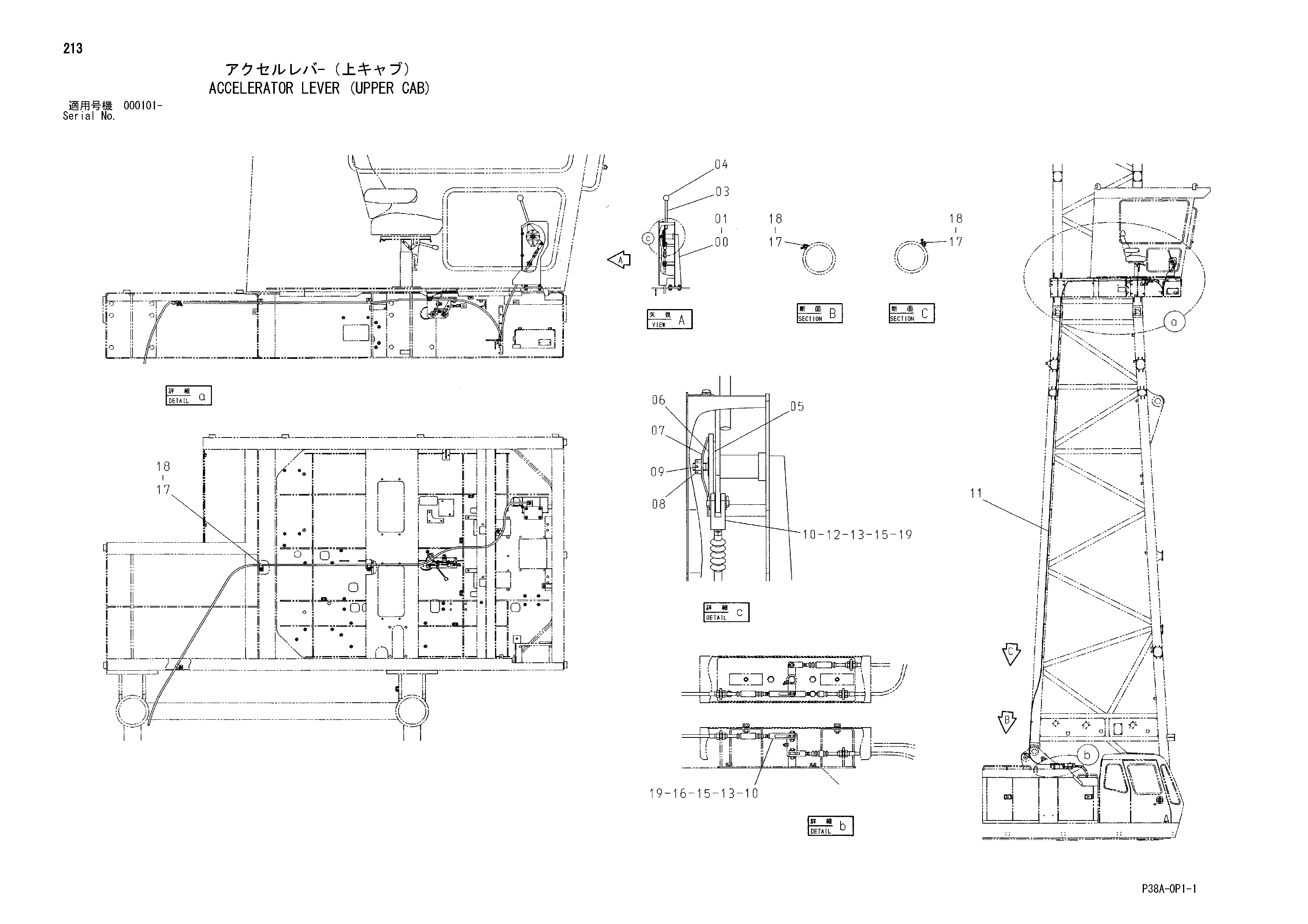

Заводская схема «Аккелератор рычаг (верхний кабина)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083824 | Стойка | 1 |
| 01 | J021030 | Болт с шайбой | 4 |
| 03 | 8083817 | Рычаг | 1 |
| 04 | 4117705 | Рукоятка | 1 |
| 05 | 428770 | Дисковый | 1 |
| 06 | 4053155 | Пластина | 1 |
| 07 | 48569 | Пружина флусх | 1 |
| 08 | M531008 | Корончатая гайка | 1 |
| 09 | A762025 | Шплинт | 1 |
| 10 | 4266645 | Палец | 2 |
| 11 | 4453078 | Трос управления | 1 |
| 12 | 4446372 | Концевой вилка | 1 |
| 13 | M500605 | Гайка | 2 |
| 15 | A763016 | Шплинт | 4 |
| 16 | 4446381 | Концевой вилка | 1 |
| 17 | 4190261 | Зажим | 15 |
| 18 | J011020 | Болт с шайбой | 15 |
| 19 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
