Башенный (нижний) — HITACHI CX1200W

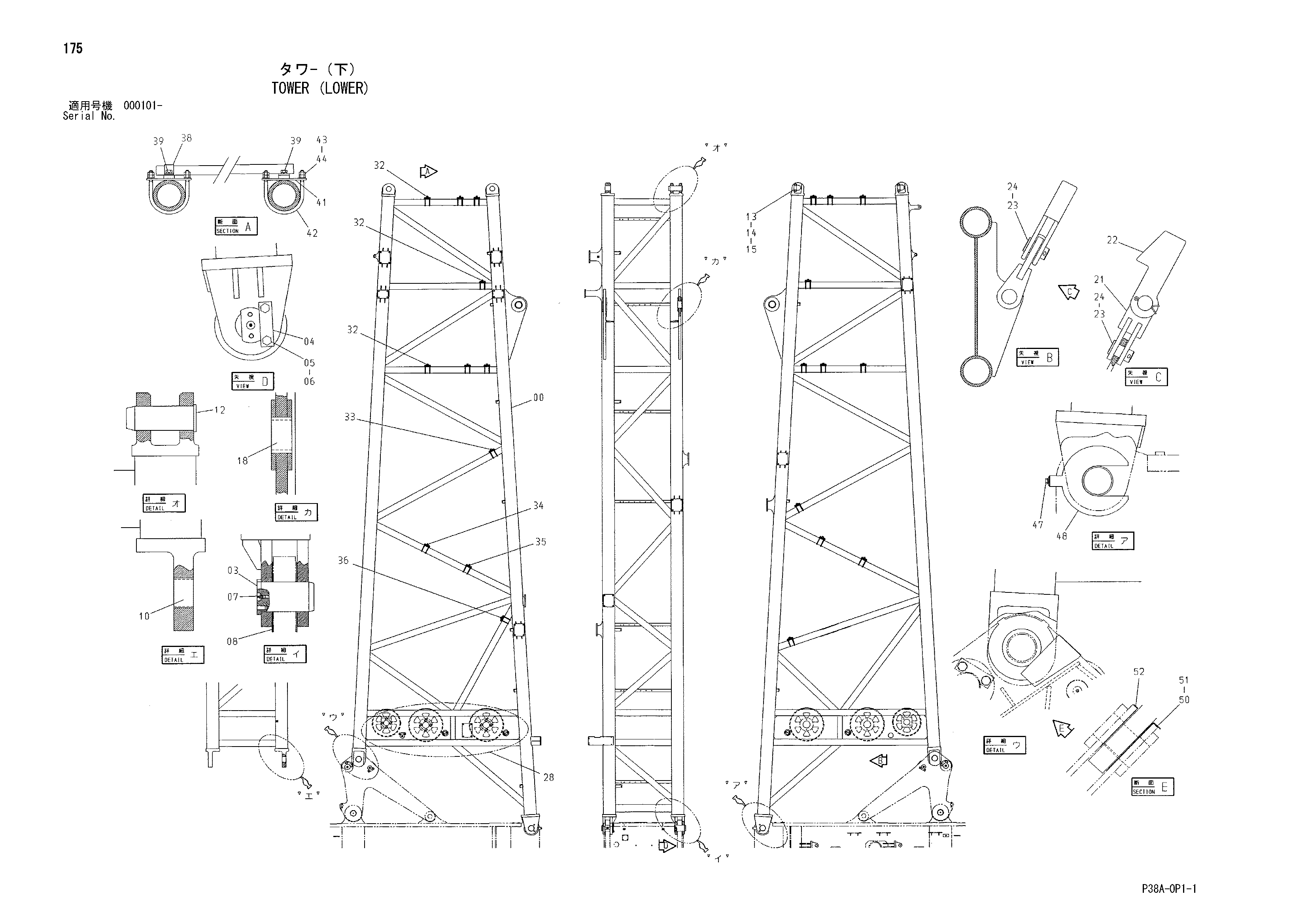

Заводская схема «Башенный (нижний)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007301 | Башенный нижний | 1 |
| 03 | 3089857 | Мост | 2 |
| 04 | X4249 | Стопорная пластина | 2 |
| 05 | J932035 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 08 | 4388088 | Регулировочная шайба 1.6mm | 4 |
| 10 | 4442098 | Втулка | 2 |
| 12 | 4444272 | Палец | 2 |
| 13 | X4248 | Стопорная пластина | 2 |
| 14 | J932035 | Болт | 4 |
| 15 | A590920 | Пружинная шайба | 4 |
| 18 | 4443642 | Втулка | 2 |
| 21 | 9725626 | Концевой вилка | 1 |
| 22 | 34217 | Разъём канат | 1 |
| 23 | 4368906 | Палец | 2 |
| 24 | A768063 | Шплинт | 2 |
| 28 | 9195254 | Скольжение сеаве | 1 |
| 32 | 9755923 | Трубка | 7 |
| 33 | 8082449 | Трубка | 1 |
| 34 | 9755938 | Трубка | 1 |
| 35 | 9755939 | Трубка | 1 |
| 36 | 9755940 | Трубка | 1 |
| 38 | 4446892 | Хомут трубки | 11 |
| 39 | J011225 | Болт с шайбой | 44 |
| 41 | 9756233 | Сиденье | 22 |
| 42 | 4450184 | U-образный болт | 44 |
| 43 | A590112 | Плоская шайба | 88 |
| 44 | J950012 | Гайка | 176 |
| 47 | J031025 | Болт с шайбой | 2 |
| 48 | 4449880 | Регулировочная шайба 1.6mm | 6 |
| 50 | 4449888 | Регулировочная шайба 2.3mm | 8 |
| 51 | 4449893 | Регулировочная шайба 1.6mm | 6 |
| 52 | 4449900 | Регулировочная шайба 1.6mm | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
