Стаирс (2) — HITACHI CX1200W

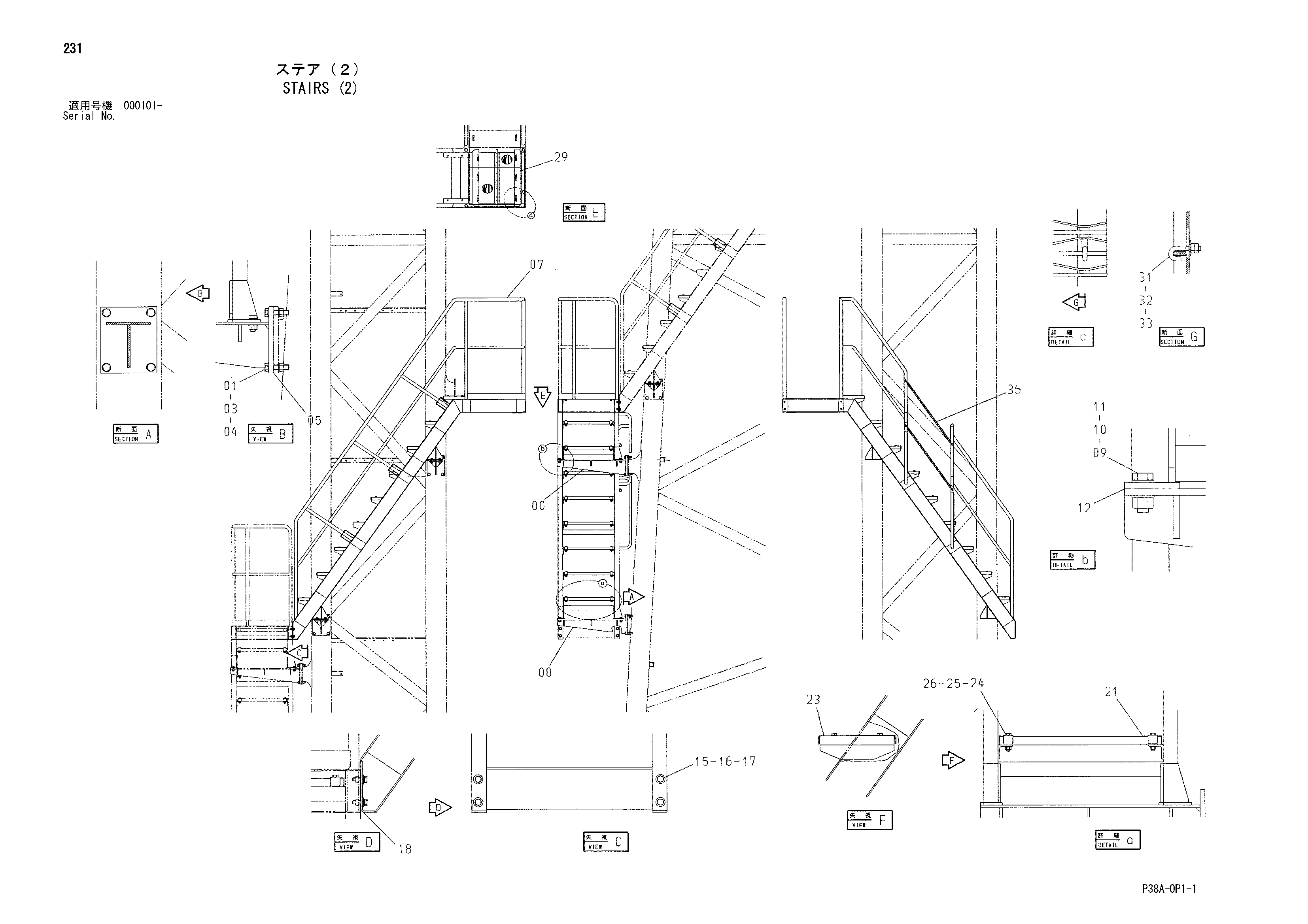

Заводская схема «Стаирс (2)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081197 | Кронштейн | 2 |
| 01 | J921670 | Болт | 8 |
| 03 | A590116 | Плоская шайба | 16 |
| 04 | M660016 | U-образная гайка | 8 |
| 05 | 4443854 | Регулировочная шайба 2.3mm | 4 |
| 07 | 5007304 | Стаирс | 1 |
| 09 | J921645 | Болт | 8 |
| 10 | A590116 | Плоская шайба | 16 |
| 11 | M660016 | U-образная гайка | 8 |
| 12 | 4442525 | Регулировочная шайба 2.3mm | 12 |
| 15 | J901240 | Болт | 4 |
| 16 | 449490 | Шайба | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | 4443853 | Регулировочная шайба 2.3mm | 6 |
| 21 | 4443646 | Ступень | 9 |
| 23 | 4444307 | Кронштейн | 18 |
| 24 | J901055 | Болт | 36 |
| 25 | A590110 | Плоская шайба | 36 |
| 26 | M660010 | U-образная гайка | 36 |
| 29 | 4443647 | Катвалк | 2 |
| 31 | 4346517 | Крюк | 8 |
| 32 | J217083 | Шайба | 8 |
| 33 | J950010 | Гайка | 16 |
| 35 | 4446817 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
