Барабан радиатор — HITACHI CX1200W

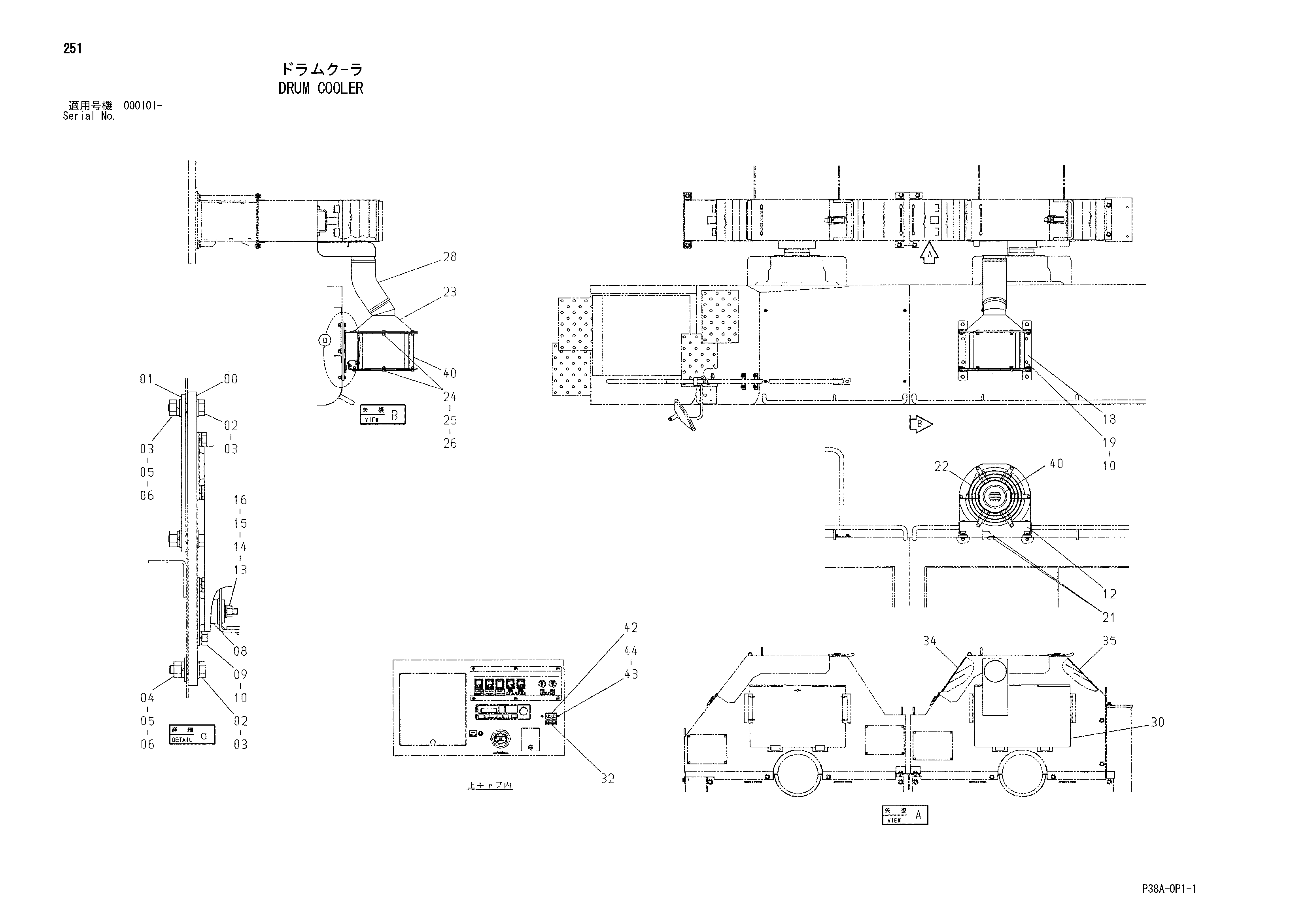

Заводская схема «Барабан радиатор» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4449987 | Пластина | 2 |
| 01 | 4449997 | Пластина | 2 |
| 02 | 4320852 | Болт | 6 |
| 03 | 4291332 | Плоская шайба | 10 |
| 04 | 4443496 | Шайба | 2 |
| 05 | 4298759 | Пружинная шайба | 6 |
| 06 | J950012 | Гайка | 6 |
| 08 | 4343992 | Резиновая подушка | 4 |
| 09 | 4383721 | Болт | 8 |
| 10 | 4225468 | Пружинная шайба | 12 |
| 12 | 8061791 | Кронштейн | 1 |
| 13 | J217083 | Шайба | 4 |
| 14 | A590108 | Плоская шайба | 4 |
| 15 | A590908 | Пружинная шайба | 4 |
| 16 | M500807 | Гайка | 4 |
| 18 | 4345626 | Крышка | 2 |
| 19 | J901020 | Болт | 4 |
| 21 | 4177587 | Резиновая прокладка | 2 |
| 22 | 8072689 | Защита вентилятор | 1 |
| 23 | 8072306 | Воздуховод | 1 |
| 24 | J901025 | Болт | 12 |
| 25 | J950010 | Гайка | 12 |
| 26 | A590910 | Пружинная шайба | 12 |
| 28 | 4449909 | Воздуховод воздушный | 1 |
| 30 | 7039921 | Крышка | 1 |
| 32 | 4345632 | Информационная табличка | 1 |
| 34 | 4402024 | Крышка | 1 |
| 35 | 4402025 | Крышка | 1 |
| 40 | 4343937 | Вентилятор | 1 |
| 42 | 4044949 | Защитный кожух | 1 |
| 43 | J850308 | Винт | 2 |
| 44 | J251003 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
