Пилотные гидролинии (7) — HITACHI CX1200W

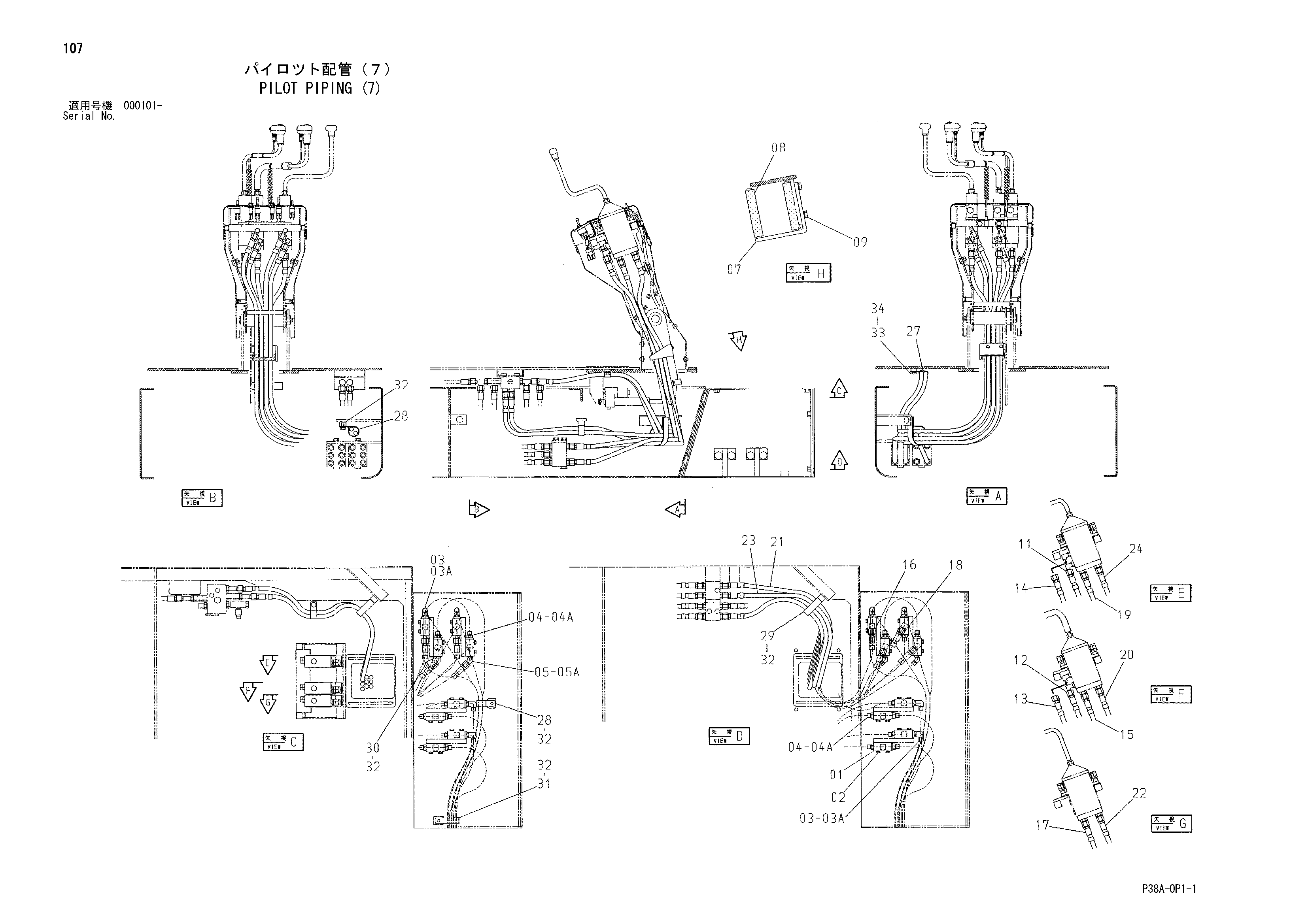

Заводская схема «Пилотные гидролинии (7)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4203447 | Челночный клапан | 8 |
| 02 | J010845 | Болт с шайбой | 16 |
| 03 | 4156434 | Угловой штуцер | 12 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200467 | Адаптер | 10 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200472 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9742971 | Опора | 1 |
| 08 | 4317431 | Трубка | 2 |
| 09 | J010614 | Болт с шайбой | 2 |
| 11 | 4319152 | Шланг | 1 |
| 12 | 4319153 | Шланг | 1 |
| 13 | 4319154 | Шланг | 1 |
| 14 | 4319154 | Шланг | 1 |
| 15 | 4441873 | Шланг | 1 |
| 16 | 4441874 | Шланг | 1 |
| 17 | 4375298 | Шланг | 1 |
| 18 | 4399612 | Шланг | 1 |
| 19 | 4319150 | Шланг | 1 |
| 20 | 4409082 | Шланг | 1 |
| 21 | 4409082 | Шланг | 1 |
| 22 | 4357985 | Шланг | 1 |
| 23 | 4399612 | Шланг | 1 |
| 24 | 4319151 | Шланг | 1 |
| 27 | 4190292 | Зажим | 1 |
| 28 | 4190264 | Зажим | 2 |
| 29 | 4204136 | Зажим | 1 |
| 30 | 4190275 | Зажим | 1 |
| 31 | 4190265 | Зажим | 1 |
| 32 | J011020 | Болт с шайбой | 5 |
| 33 | J901020 | Болт | 1 |
| 34 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
