Лестница портал — HITACHI CX1200W

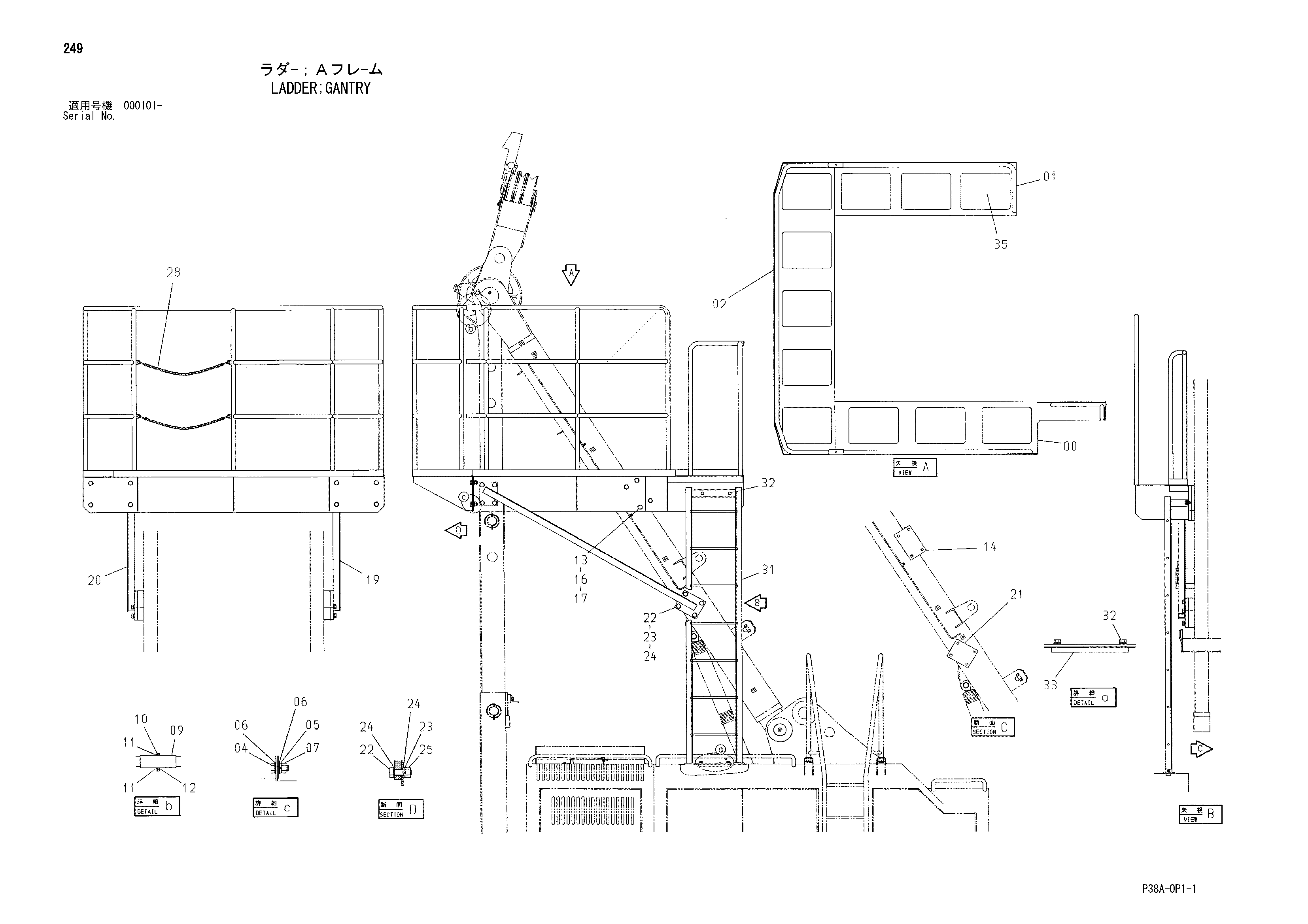

Заводская схема «Лестница портал» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019465 | Ступень | 1 |
| 01 | 7039105 | Ступень | 1 |
| 02 | 7039786 | Ступень | 1 |
| 04 | J922045 | Болт | 8 |
| 05 | A590920 | Пружинная шайба | 8 |
| 06 | A590120 | Плоская шайба | 16 |
| 07 | J951020 | Гайка | 8 |
| 09 | 4382154 | Трубка | 2 |
| 10 | J900655 | Болт | 2 |
| 11 | A590106 | Плоская шайба | 4 |
| 12 | M500605 | Гайка | 4 |
| 13 | J922055 | Болт | 8 |
| 14 | 4396985 | Седло винта | 2 |
| 16 | A590920 | Пружинная шайба | 8 |
| 17 | A590120 | Плоская шайба | 8 |
| 19 | 8082856 | Стойка | 1 |
| 20 | 8082855 | Стойка | 1 |
| 21 | 4442553 | Седло винта | 2 |
| 22 | J922060 | Болт | 16 |
| 23 | A590920 | Пружинная шайба | 16 |
| 24 | A590120 | Плоская шайба | 24 |
| 25 | J951020 | Гайка | 8 |
| 28 | 4448958 | Цепь | 2 |
| 31 | 7039794 | Лестница | 1 |
| 32 | J021230 | Болт с шайбой | 4 |
| 33 | 4448950 | Седло винта | 1 |
| 35 | 4333178 | Лента | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
