Ступень (кабина) — HITACHI CX1200W

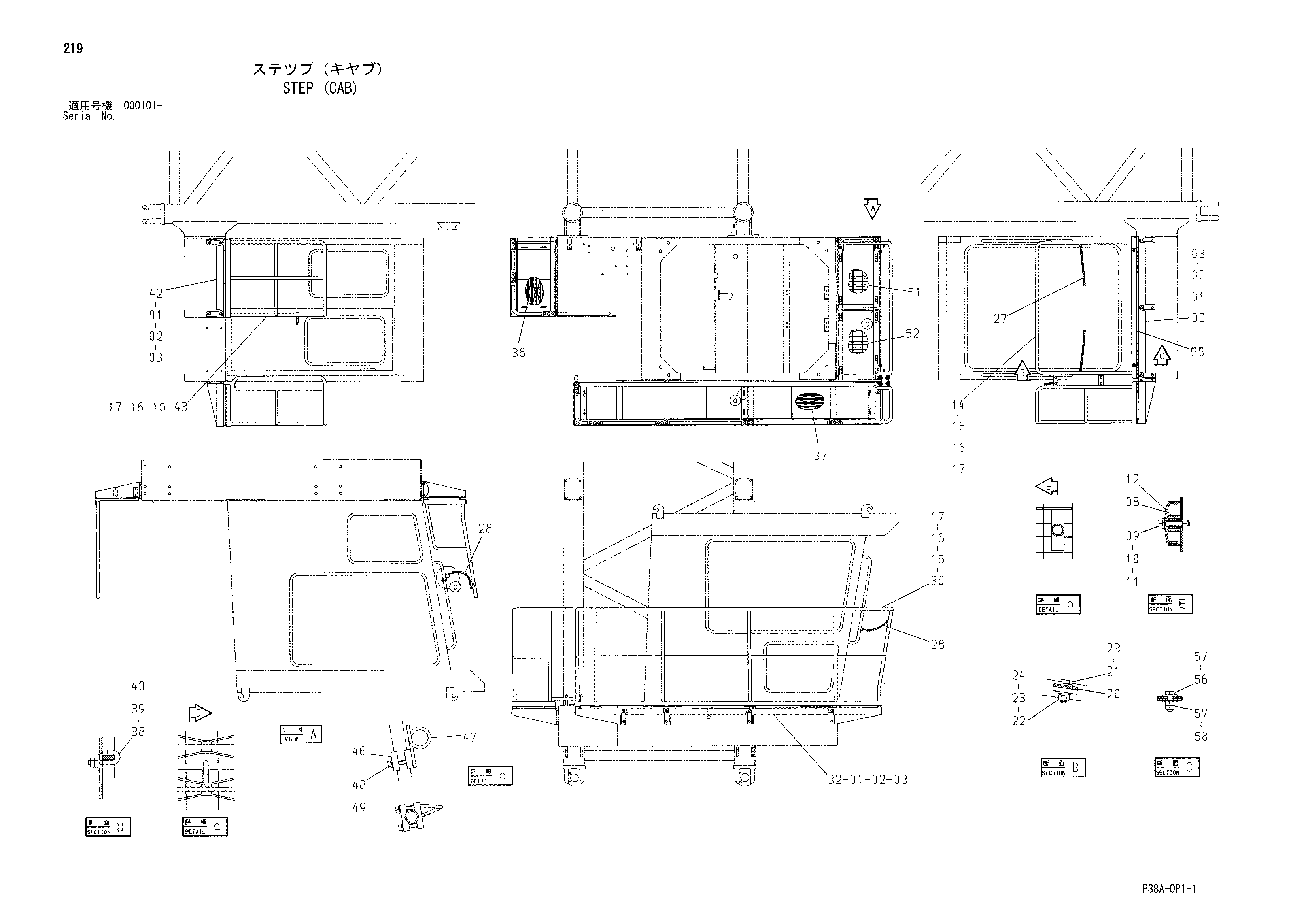

Заводская схема «Ступень (кабина)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039041 | Ступень | 1 |
| 01 | J901230 | Болт | 18 |
| 02 | A590912 | Пружинная шайба | 18 |
| 03 | 4086891 | Шайба | 18 |
| 08 | 4386204 | Хомут | 8 |
| 09 | J901255 | Болт | 8 |
| 10 | A590912 | Пружинная шайба | 8 |
| 11 | 4086891 | Шайба | 8 |
| 12 | 4386200 | Проставка | 8 |
| 14 | 7039037 | Поручень | 1 |
| 15 | J901235 | Болт | 24 |
| 16 | A590912 | Пружинная шайба | 24 |
| 17 | 4086891 | Шайба | 24 |
| 20 | 4377072 | Пластина | 2 |
| 21 | J901240 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | 4086891 | Шайба | 8 |
| 24 | J950012 | Гайка | 4 |
| 27 | 4369412 | Цепь | 1 |
| 28 | 4372161 | Цепь | 2 |
| 30 | 7039036 | Поручень | 1 |
| 32 | 7039040 | Ступень | 1 |
| 36 | 4442519 | Катвалк | 1 |
| 37 | 4442522 | Катвалк | 1 |
| 38 | 4346517 | Крюк | 10 |
| 39 | J217083 | Шайба | 10 |
| 40 | J950010 | Гайка | 20 |
| 42 | 7039039 | Ступень | 1 |
| 43 | 7039038 | Поручень | 1 |
| 46 | 4201441 | Хомут | 1 |
| 47 | 9745213 | Крюк | 1 |
| 48 | J900845 | Болт | 2 |
| 49 | A590908 | Пружинная шайба | 2 |
| 51 | 4447995 | Пол | 1 |
| 52 | 4389243 | Пол | 1 |
| 55 | 4464096 | Пластина | 1 |
| 56 | 4402074 | Болт | 2 |
| 57 | 4337269 | Шайба | 4 |
| 58 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
