Правый стойка — HITACHI CX1200W

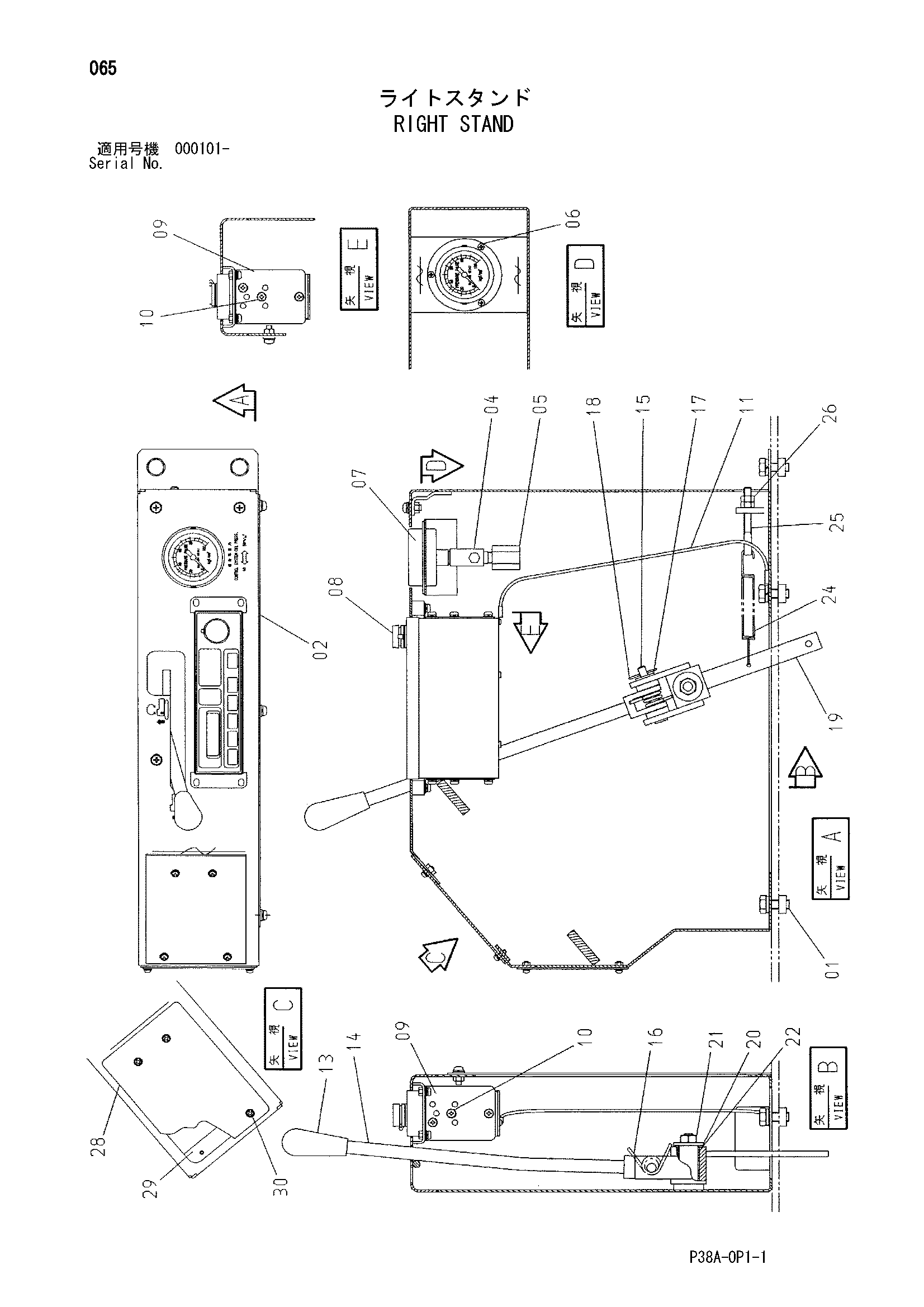

Заводская схема «Правый стойка» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011025 | Болт с шайбой | 5 |
| 02 | 7039285 | Стойка R | 1 |
| 04 | 4151610 | Думпер | 1 |
| 05 | 94-0685 | Переходник S | 1 |
| 06 | J450412 | Винт с шайбой | 3 |
| 07 | 4444855 | Указатель оил-прес. | 1 |
| 08 | 4333195 | Радио | 1 |
| 09 | 4341706 | Кронштейн | 2 |
| 10 | J460510 | Винт с шайбой | 10 |
| 11 | 4347415 | Жгут проводов | 1 |
| 13 | 4316879 | Рукоятка | 1 |
| 14 | 9740919 | Рычаг | 1 |
| 15 | 4317048 | Палец | 1 |
| 16 | 4339057 | Пружина | 1 |
| 17 | A590110 | Плоская шайба | 1 |
| 18 | 4022698 | Стопорный палец | 1 |
| 19 | 8056822 | Рычаг | 1 |
| 20 | J217083 | Шайба | 1 |
| 21 | M660010 | U-образная гайка | 1 |
| 22 | 4075781 | Втулка | 2 |
| 24 | 443067 | Пружина растяжения | 1 |
| 25 | 4317068 | Шток | 1 |
| 26 | M500807 | Гайка | 2 |
| 28 | 4422491 | Крышка | 1 |
| 29 | 4422492 | Седло винта | 1 |
| 30 | J680412 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
