Дренажные трубопроводы — HITACHI CX1200W

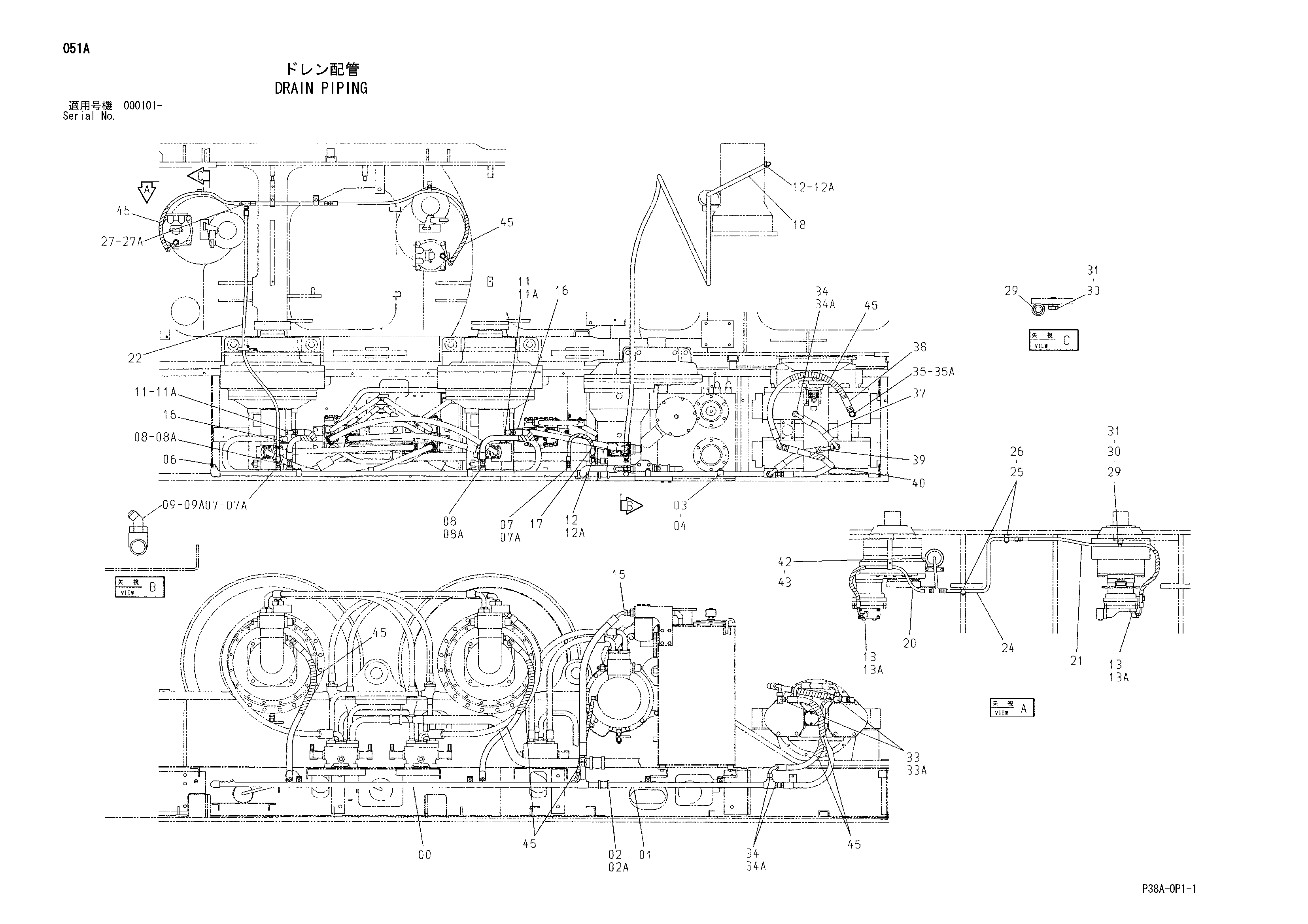

Заводская схема «Дренажные трубопроводы» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8065940	Трубка	1
01	9746511	Трубка	1
02	4071213	Муфта	1
02A	4196258	Уплотнение кольцо	2
03	4190127	Хомут трубки	4
04	J011265	Болт с шайбой	4
06	94-2026	Пробка	1
07	4210361	Адаптер	2
07A	4506418	Уплотнительное кольцо	1
08	4102237	Угловой штуцер	2
08A	4506424	Уплотнительное кольцо	1
09	4279061	Угловой штуцер	1
09A	4506424	Уплотнительное кольцо	1
11	4102237	Угловой штуцер	2
11A	4506424	Уплотнительное кольцо	1
12	4353073	Угловой штуцер	2
12A	4506424	Уплотнительное кольцо	1
13	4154672	Угловой штуцер	2
13A	4506418	Уплотнительное кольцо	1
15	4368697	Шланг	1
16	4157682	Шланг	2
17	4368695	Шланг	1
18	4402965	Шланг	1
20	4381198	Шланг	1
21	4368688	Шланг	1
22	4368689	Шланг	1
24	8065920	Трубка	1
25	4190125	Хомут трубки	2
26	J021045	Болт с шайбой	2
27	4217343	Тройник	1
27A	4506418	Уплотнительное кольцо	1
29	4190274	Зажим	2
30	J901020	Болт	2
31	A590910	Пружинная шайба	2
33	4286917	Тройник	2
33A	4506424	Уплотнительное кольцо	1
34	4042033	Адаптер	3
34A	4506424	Уплотнительное кольцо	1
35	4065118	Угловой штуцер	1
35A	4506424	Уплотнительное кольцо	1
37	4368690	Шланг	1
38	4368691	Шланг	1
39	4368692	Шланг	1
40	4368693	Шланг	1
42	8073853	Опора	1
43	J011016	Болт с шайбой	2
45	4327294	Защитный кожух	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
