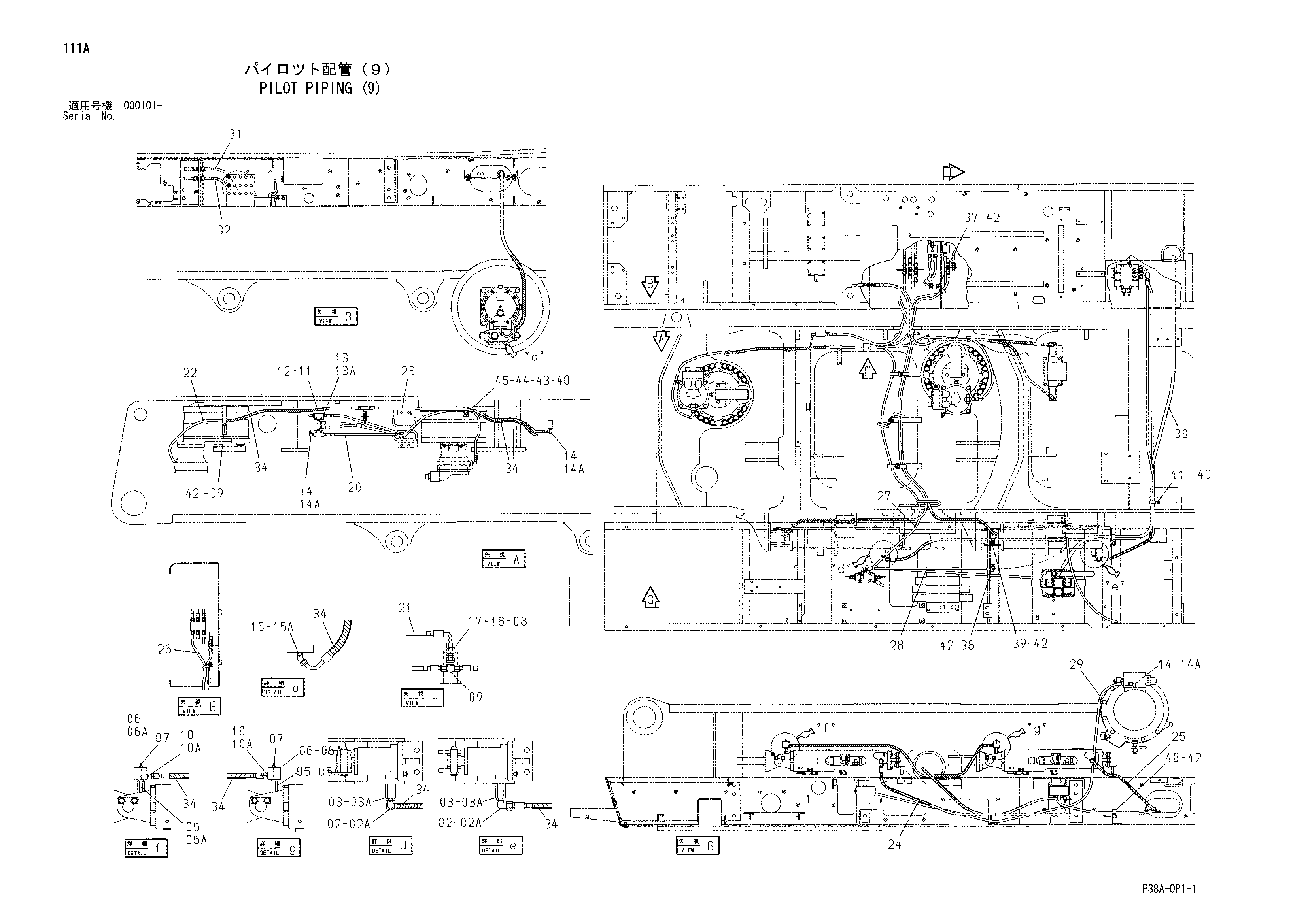

Пилотные гидролинии (9) — HITACHI CX1200W

Заводская схема «Пилотные гидролинии (9)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4200471	Угловой штуцер	2
02A	4506418	Уплотнительное кольцо	1
03	4336625	Переходник	2
03A	4506418	Уплотнительное кольцо	1
05	4406267	Переходник	2
05A	4506418	Уплотнительное кольцо	1
06	4416642	Переходник S	2
06A	4506418	Уплотнительное кольцо	1
07	4346128	Штуцер	2
08	4317426	Адаптер	1
09	4226236	Соединительный штуцер	1
10	4210361	Адаптер	2
10A	4506418	Уплотнительное кольцо	1
11	4203447	Челночный клапан	2
12	J010845	Болт с шайбой	4
13	4200467	Адаптер	2
13A	957366	Уплотнительное кольцо	1
14	4156434	Угловой штуцер	7
14A	957366	Уплотнительное кольцо	1
15	4200472	Угловой штуцер	1
15A	957366	Уплотнительное кольцо	1
17	A590916	Пружинная шайба	1
18	4202531	Гайка	1
20	4365594	Шланг	1
21	4441884	Шланг	1
22	4375302	Шланг	1
23	4441885	Шланг	1
24	4383983	Шланг	1
25	4369442	Шланг	1
26	4441887	Шланг	1
27	4441888	Шланг	1
28	4354365	Шланг	1
29	4375305	Шланг	1
30	4390216	Шланг	1
31	4406249	Шланг	1
32	4375301	Шланг	1
34	4327294	Защитный кожух	11
37	4193848	Зажим	1
38	4190291	Зажим	1
39	4190253	Зажим	2
40	4190264	Зажим	3
41	J011025	Болт с шайбой	1
42	J011020	Болт с шайбой	5
43	J901025	Болт	1
44	J950010	Гайка	1
45	A590910	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
