Портал (нижний) — HITACHI CX1200W

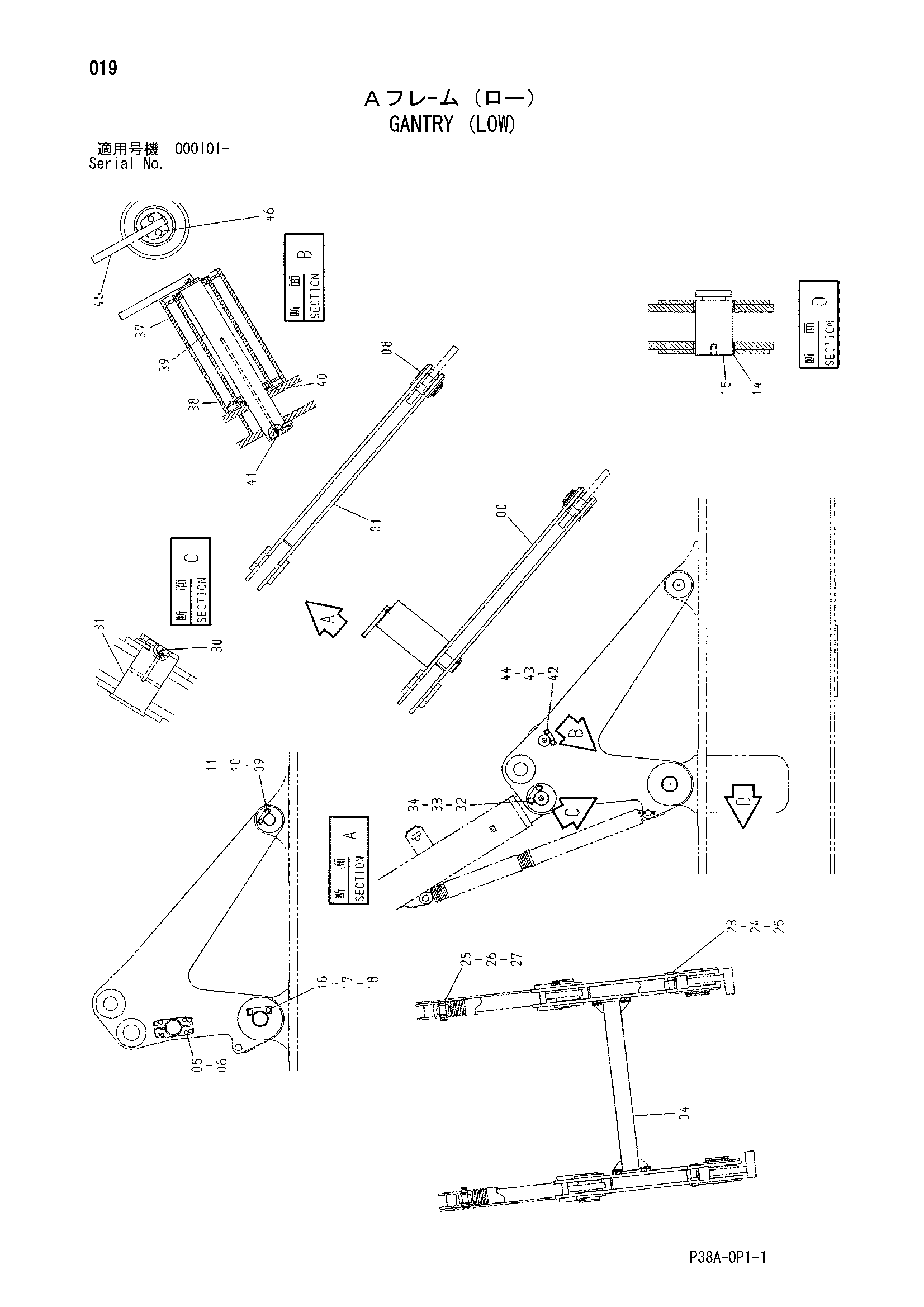

Заводская схема «Портал (нижний)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019361 | Стойка R | 1 |
| 01 | 6019362 | Стойка L | 1 |
| 04 | 8081355 | Штанга | 1 |
| 05 | J901640 | Болт | 16 |
| 06 | A590916 | Пружинная шайба | 16 |
| 08 | 4415366 | Палец | 2 |
| 09 | X4247 | Стопорная пластина | 2 |
| 10 | J901635 | Болт | 4 |
| 11 | A590916 | Пружинная шайба | 4 |
| 14 | 4440573 | Втулка | 4 |
| 15 | 4442097 | Палец | 2 |
| 16 | X4249 | Стопорная пластина | 2 |
| 17 | J932045 | Болт | 4 |
| 18 | A590920 | Пружинная шайба | 4 |
| 23 | 4368940 | Палец | 2 |
| 24 | 4227786 | Проставка | 2 |
| 25 | A768063 | Шплинт | 4 |
| 26 | 4368941 | Палец | 2 |
| 27 | 4368938 | Проставка | 4 |
| 30 | J75481 | Пресс-маслёнка | 2 |
| 31 | 4440568 | Палец | 2 |
| 32 | X4248 | Стопорная пластина | 2 |
| 33 | J932035 | Болт | 4 |
| 34 | A590920 | Пружинная шайба | 4 |
| 37 | 8081345 | Ролик | 1 |
| 38 | 995521 | Шариковый подшипник | 2 |
| 39 | 4442354 | Палец | 1 |
| 40 | 4442400 | Проставка | 1 |
| 41 | J75481 | Пресс-маслёнка | 1 |
| 42 | X4247 | Стопорная пластина | 1 |
| 43 | J901630 | Болт | 2 |
| 44 | A590916 | Пружинная шайба | 2 |
| 45 | 9756461 | Штанга | 1 |
| 46 | J011225 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
