Масляный радиатор трубопроводы — HITACHI CX1200W

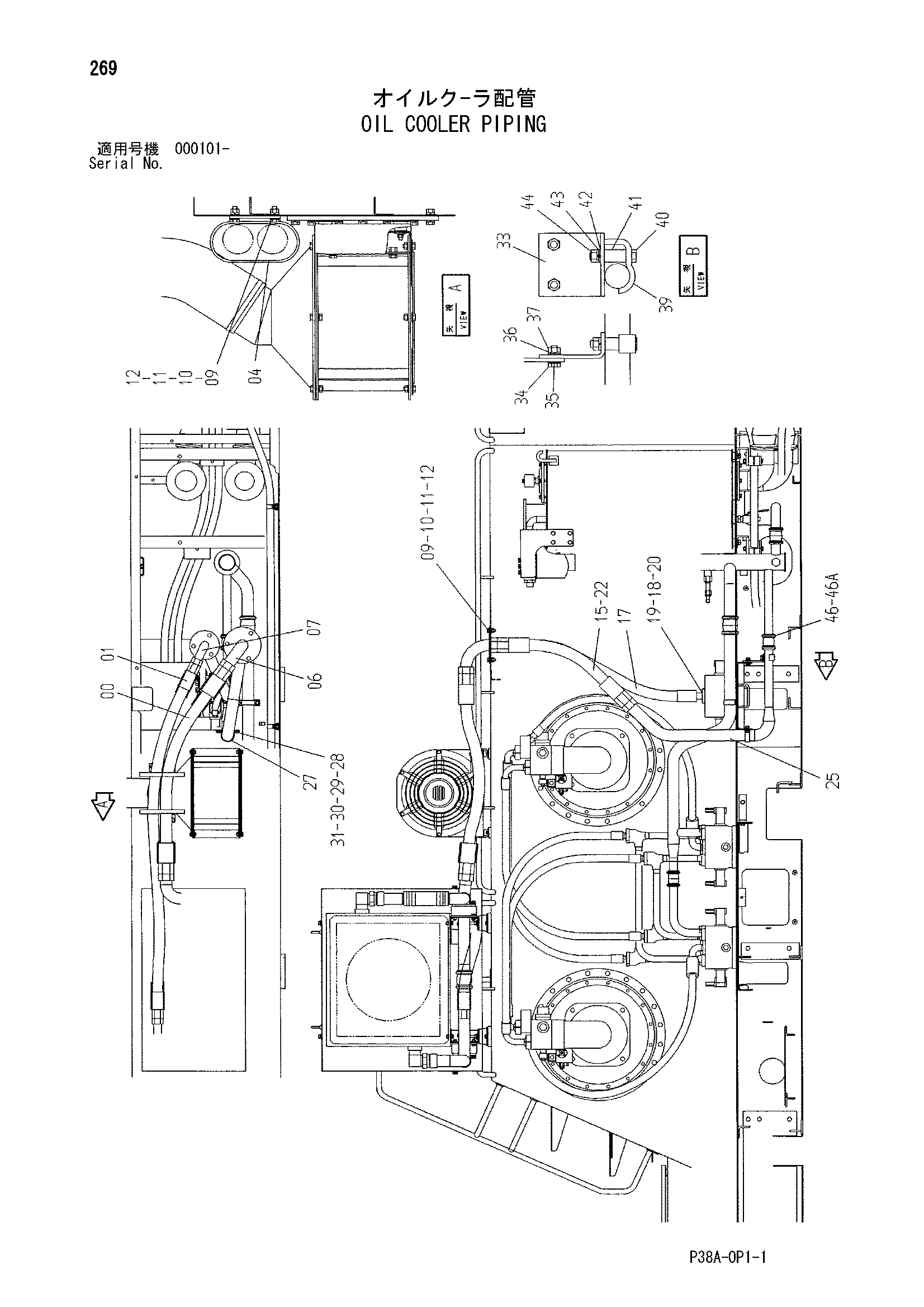

Заводская схема «Масляный радиатор трубопроводы» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4458667 | Шланг | 1 |
| 01 | 4458671 | Шланг | 1 |
| 04 | 8085055 | Опора | 2 |
| 06 | 8085053 | Трубка | 1 |
| 07 | 8085054 | Трубка | 1 |
| 09 | 4357359 | Болт | 10 |
| 10 | 4291332 | Плоская шайба | 20 |
| 11 | 4298759 | Пружинная шайба | 10 |
| 12 | J950012 | Гайка | 10 |
| 15 | 4458666 | Шланг | 1 |
| 17 | 4458670 | Шланг | 1 |
| 18 | 4508805 | Уплотнительное кольцо | 1 |
| 19 | 4154614 | Разъёмный фланец | 2 |
| 20 | M341230 | Болт с внутренним шестигранником | 4 |
| 22 | 4044420 | Защитный кожух | 6 |
| 25 | 8085050 | Трубка | 1 |
| 27 | 4053865 | Хомут трубки | 1 |
| 28 | J901030 | Болт | 2 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | A590910 | Пружинная шайба | 2 |
| 31 | J950010 | Гайка | 2 |
| 33 | 4451043 | Кронштейн | 1 |
| 34 | J901235 | Болт | 2 |
| 35 | A590112 | Плоская шайба | 4 |
| 36 | A590912 | Пружинная шайба | 2 |
| 37 | J950012 | Гайка | 2 |
| 39 | 4053698 | Хомут трубки | 1 |
| 40 | J901270 | Болт | 1 |
| 41 | 4318648 | Проставка | 1 |
| 42 | A590112 | Плоская шайба | 1 |
| 43 | A590912 | Пружинная шайба | 1 |
| 44 | J950012 | Гайка | 1 |
| 46 | 4069801 | Муфта | 1 |
| 46A | 4196259 | Уплотнение кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
