Крышка — HITACHI CX1200W

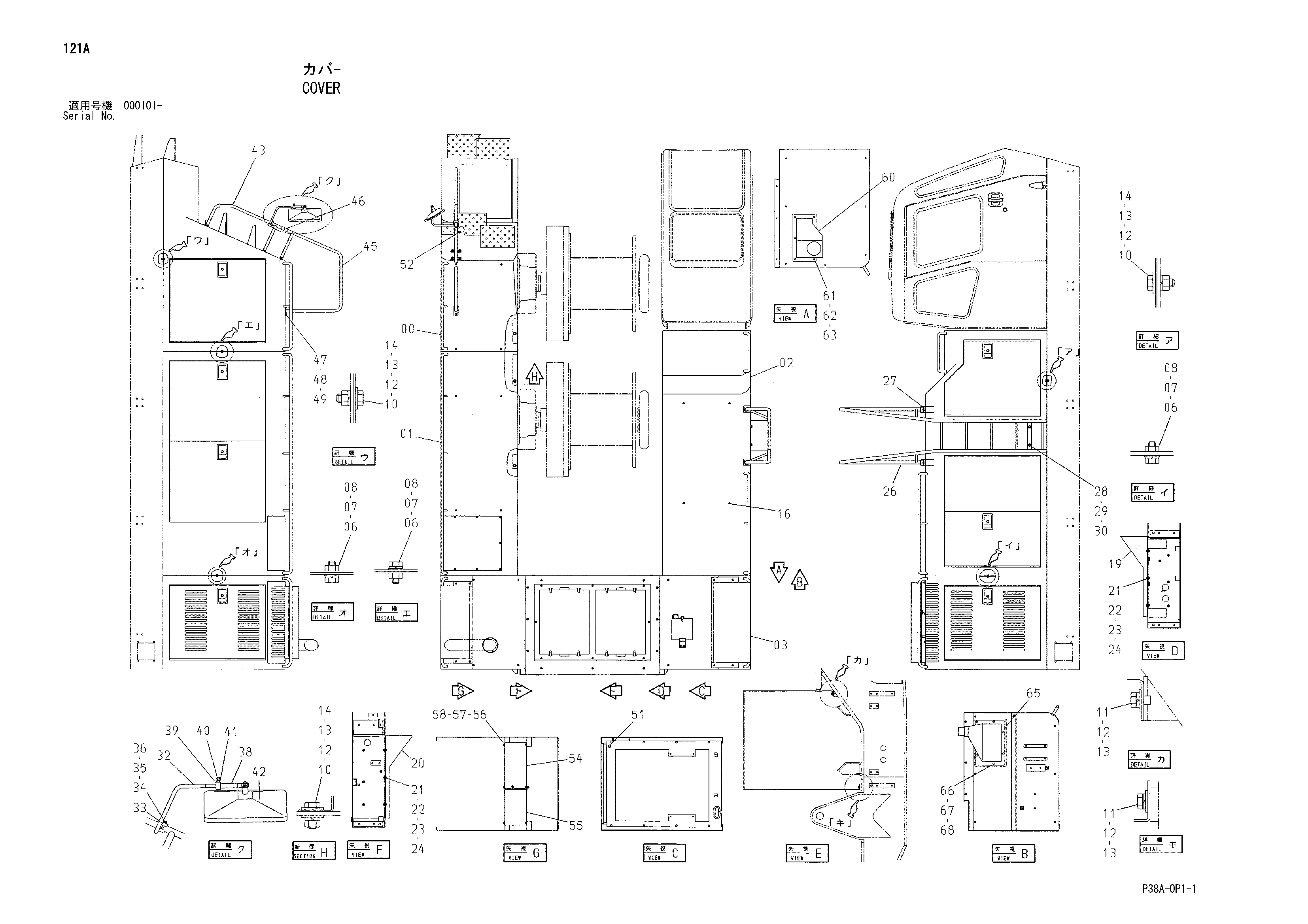

Заводская схема «Крышка» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9176991	Крышка LF	1
01	9193518	Крышка LR	1
02	9193519	Крышка R	1
03	9193927	Крышка E	1
06	4383956	Болт	19
07	4225468	Пружинная шайба	19
08	4294623	Плоская шайба	19
10	4350632	Болт	27
11	4357455	Болт	5
12	4443496	Шайба	35
13	4298759	Пружинная шайба	32
14	J950012	Гайка	27
16	4330985	Болт	16
19	8072553	Крышка 12	1
20	8072552	Крышка 13	1
21	4350628	Болт	6
22	4294623	Плоская шайба	12
23	4225468	Пружинная шайба	6
24	J950010	Гайка	6
26	7033204	Лестница	1
27	4001834	Палец кольцо	2
28	4383956	Болт	2
29	4225468	Пружинная шайба	2
30	4337269	Шайба	2
32	8076807	Стойка	1
33	4201441	Хомут	1
34	4350625	Болт	2
35	4225467	Пружинная шайба	2
36	4241301	Плоская шайба	2
38	4381336	Стойка	1
39	4381903	Соединение	1
40	4351658	Болт	1
41	M500807	Гайка	1
42	4152892	Зеркало	1
43	8080899	Поручень 1	1
45	8068881	Поручень 2	1
46	4094101	Колпачок	3
47	4383956	Болт	8
48	4225468	Пружинная шайба	8
49	4294623	Плоская шайба	8
51	94-2816	Резиновая втулка	1
52	94-2809	Резиновая втулка	1
54	3082654	Крышка	1
55	8072600	Крышка	1
56	4350628	Болт	7
57	4225468	Пружинная шайба	7
58	4337269	Шайба	7
60	7034836	Воздуховод воздушный	1
61	4383956	Болт	6
62	4225468	Пружинная шайба	6
63	4294623	Плоская шайба	6
65	7033819	Воздуховод воздушный	1
66	4350626	Болт	6
67	4225468	Пружинная шайба	6
68	4294623	Плоская шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
