Платформа (клапан) — HITACHI CX1200W

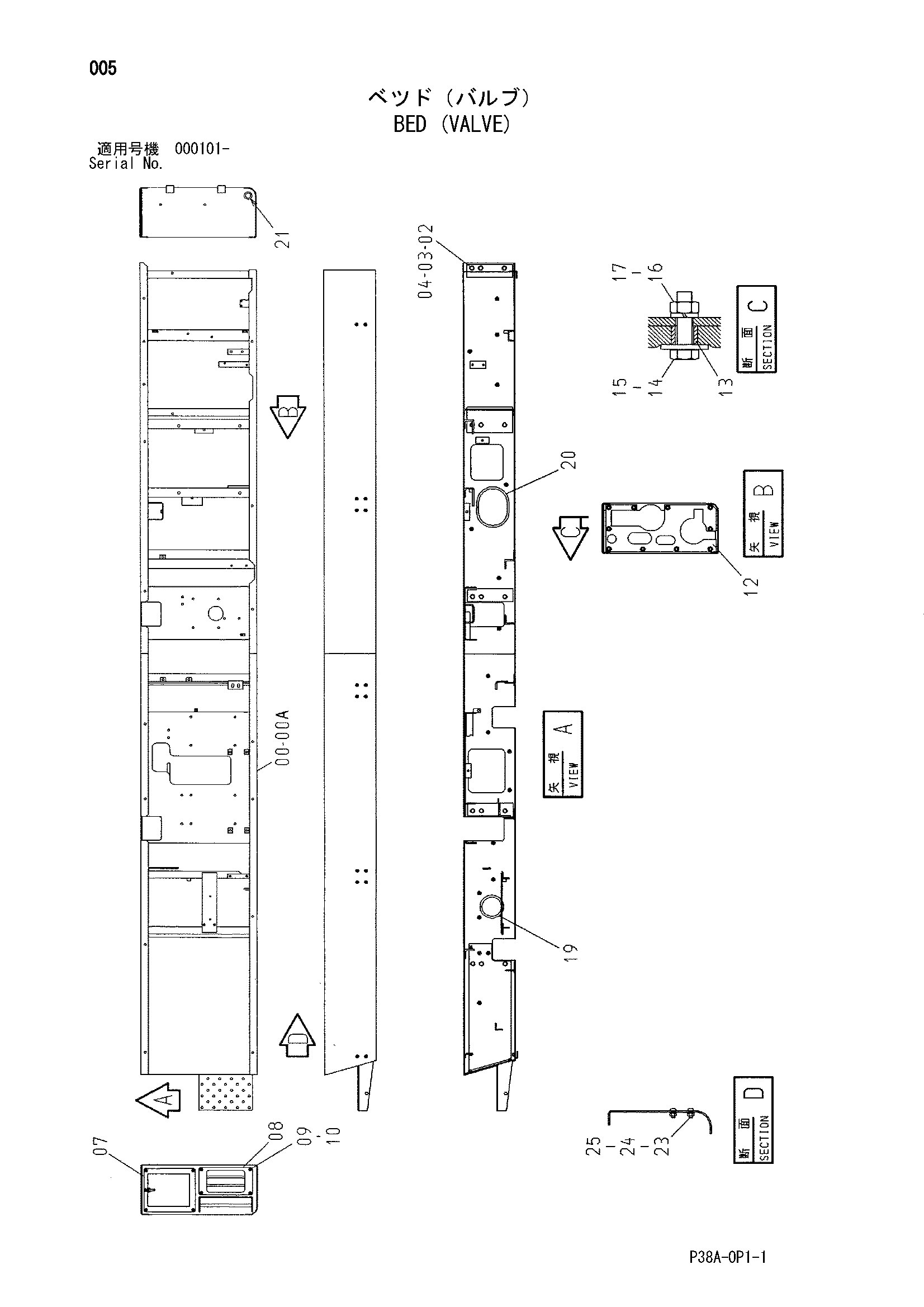

Заводская схема «Платформа (клапан)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 7038975 | Платформа клапан | 1 |
| 02 | J901645 | Болт | 15 |
| 03 | A590116 | Плоская шайба | 15 |
| 04 | A590916 | Пружинная шайба | 15 |
| 07 | 7035404 | Крышка | 1 |
| 08 | 8073816 | Крышка | 1 |
| 09 | 4330985 | Болт | 8 |
| 10 | A590910 | Пружинная шайба | 8 |
| 12 | 4402390 | Крышка | 1 |
| 13 | 4157127 | Проставка | 10 |
| 14 | J901040 | Болт | 10 |
| 15 | J217083 | Шайба | 10 |
| 16 | A590910 | Пружинная шайба | 10 |
| 17 | J950010 | Гайка | 10 |
| 19 | 4372143 | Резиновая прокладка | 1 |
| 20 | 4386462 | Резиновая прокладка | 1 |
| 21 | 4184582 | Резиновая втулка | 1 |
| 23 | 4389283 | Болт | 16 |
| 24 | A590912 | Пружинная шайба | 16 |
| 25 | J950012 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
