Пилотные гидролинии (нижний) — HITACHI CX1200W

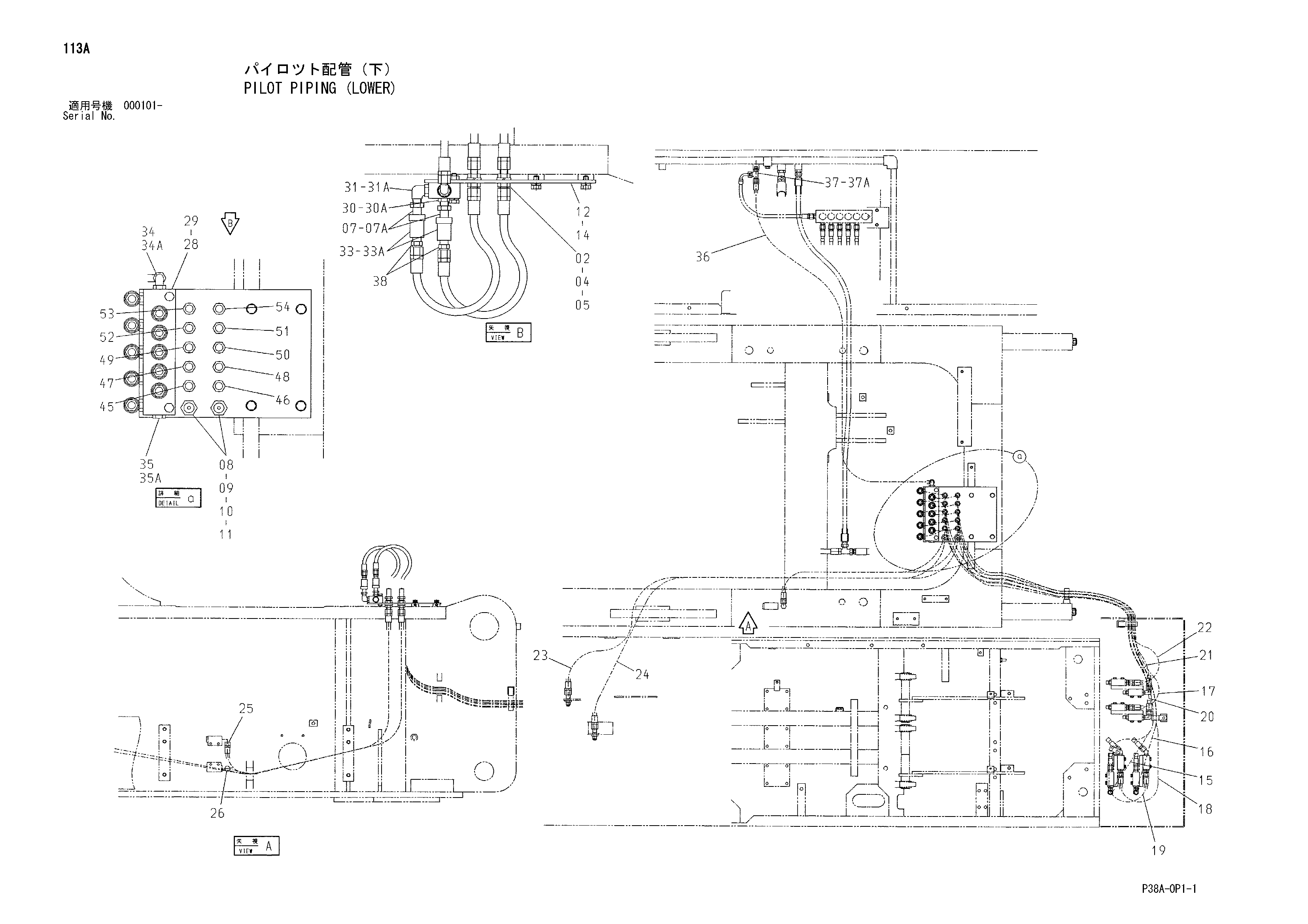

Заводская схема «Пилотные гидролинии (нижний)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4317426 | Адаптер | 10 |
| 04 | A590916 | Пружинная шайба | 10 |
| 05 | 4202531 | Гайка | 10 |
| 07 | 4022908 | Самоуплотняющееся соединение | 10 |
| 07A | 4072596 | Колпачок | 1 |
| 08 | 4361210 | Адаптер | 2 |
| 09 | A590920 | Пружинная шайба | 2 |
| 10 | 4316589 | Гайка | 2 |
| 11 | 4033129 | Самоуплотняющееся соединение | 2 |
| 12 | 8083267 | Пластина | 1 |
| 14 | J021020 | Болт с шайбой | 4 |
| 15 | 4441899 | Шланг | 1 |
| 16 | 4375303 | Шланг | 1 |
| 17 | 4441900 | Шланг | 1 |
| 18 | 4375304 | Шланг | 1 |
| 19 | 4375305 | Шланг | 1 |
| 20 | 4441901 | Шланг | 1 |
| 21 | 4441902 | Шланг | 1 |
| 22 | 4441901 | Шланг | 1 |
| 23 | 4252861 | Шланг | 1 |
| 24 | 4441903 | Шланг | 1 |
| 25 | 4441904 | Шланг | 1 |
| 26 | 4441905 | Шланг | 1 |
| 28 | 3091447 | Коллектор | 1 |
| 29 | J011055 | Болт с шайбой | 2 |
| 30 | 4229648 | Адаптер | 5 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4174586 | Угловой штуцер | 5 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4022907 | Самоуплотняющееся соединение | 10 |
| 33A | 4072595 | Колпачок | 1 |
| 34 | 4154671 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4092534 | Пробка | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4425493 | Шланг | 1 |
| 37 | 4205363 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4215650 | Адаптер | 10 |
| 45 | 4445769 | Шланг | 1 |
| 46 | 4445767 | Шланг | 1 |
| 47 | 4385504 | Шланг | 1 |
| 48 | 4445768 | Шланг | 1 |
| 49 | 4445771 | Шланг | 1 |
| 50 | 4445770 | Шланг | 1 |
| 51 | 4445773 | Шланг | 1 |
| 52 | 4445774 | Шланг | 1 |
| 53 | 4445775 | Шланг | 1 |
| 54 | 4445775 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
