Боковой защита — HITACHI CX1200W

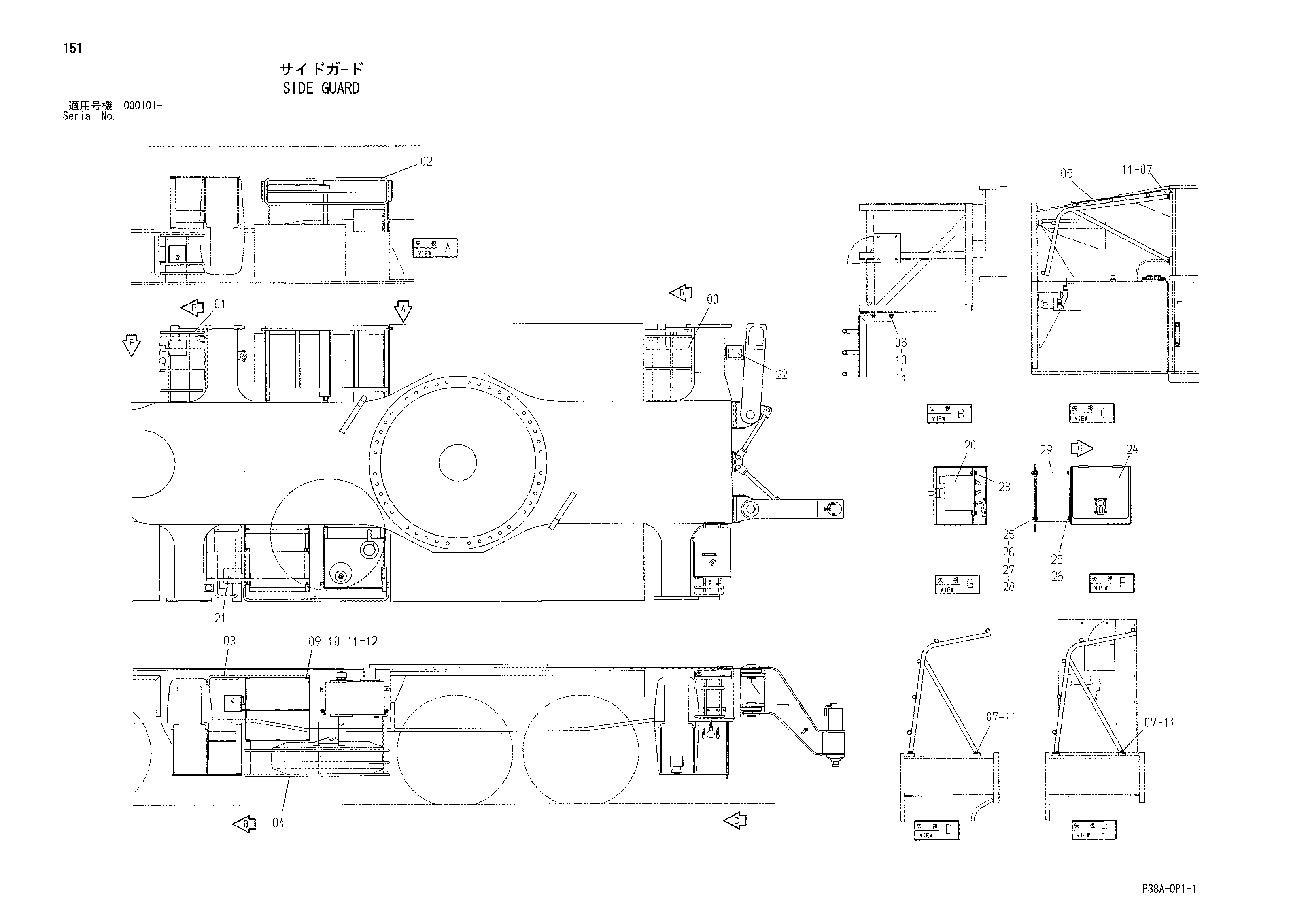

Заводская схема «Боковой защита» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081633 | Защита FR | 1 |
| 01 | 8081634 | Защита RR | 1 |
| 02 | 9755530 | Защита R | 1 |
| 03 | 8081635 | Защита L | 1 |
| 04 | 8081636 | Защита FL | 1 |
| 05 | 8083272 | Защита RL | 1 |
| 07 | J011225 | Болт с шайбой | 21 |
| 08 | J901225 | Болт | 4 |
| 09 | J901235 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 8 |
| 11 | A590112 | Плоская шайба | 33 |
| 12 | J950012 | Гайка | 4 |
| 20 | 4445088 | Короб выключатель | 1 |
| 21 | 4445089 | Короб выключатель | 1 |
| 22 | 4445090 | Короб выключатель | 1 |
| 23 | J460616 | Винт с шайбой | 12 |
| 24 | 7038716 | Короб | 3 |
| 25 | J900616 | Болт | 16 |
| 26 | A590906 | Пружинная шайба | 16 |
| 27 | A590106 | Плоская шайба | 4 |
| 28 | M500605 | Гайка | 4 |
| 29 | 9755754 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
