Основной рама — HITACHI CX1200W

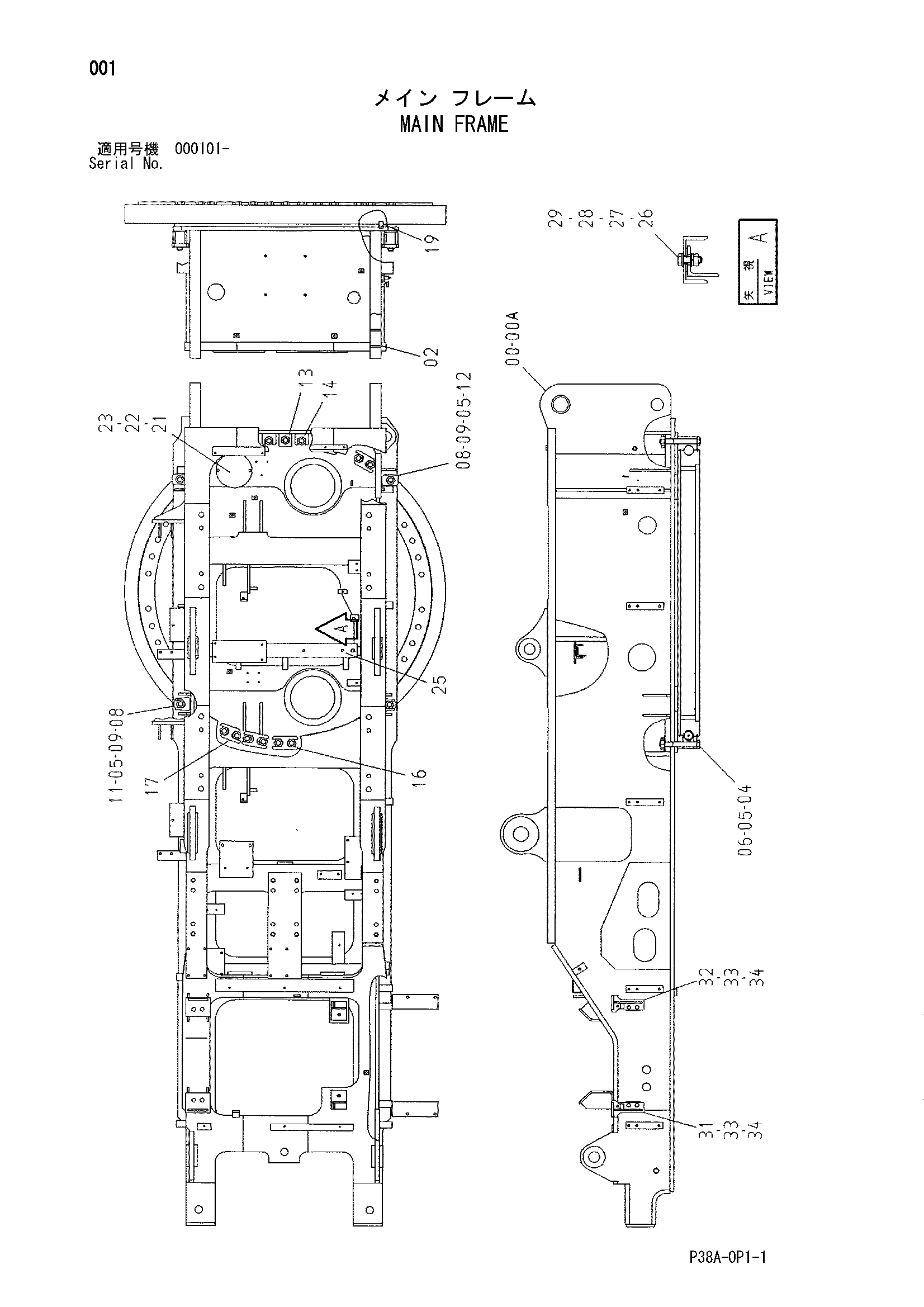

Заводская схема «Основной рама» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5007238 | Рама основной | 1 |
| 02 | 4439845 | Втулка | 2 |
| 04 | 4284383 | Болт | 25 |
| 05 | J953036 | Гайка | 29 |
| 06 | 4054003 | Шайба | 25 |
| 08 | 4108181 | Болт | 4 |
| 09 | 4285474 | Проставка | 4 |
| 11 | 4248089 | Ограничитель | 2 |
| 12 | 4373346 | Ограничитель | 2 |
| 13 | 4339537 | Ограничитель | 1 |
| 14 | 4408464 | Ограничитель | 2 |
| 16 | 4231511 | Ограничитель | 5 |
| 17 | 4231512 | Ограничитель | 6 |
| 19 | 4097431 | Палец | 2 |
| 21 | 4231515 | Крышка | 1 |
| 22 | J901225 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
| 25 | 8069650 | Кронштейн | 1 |
| 26 | J901440 | Болт | 2 |
| 27 | A590114 | Плоская шайба | 4 |
| 28 | A590914 | Пружинная шайба | 2 |
| 29 | J950014 | Гайка | 2 |
| 31 | 8070391 | Кронштейн | 1 |
| 32 | 8070398 | Кронштейн | 1 |
| 33 | J901640 | Болт | 4 |
| 34 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
