Основной стойка (верхний кабина) — HITACHI CX1200W

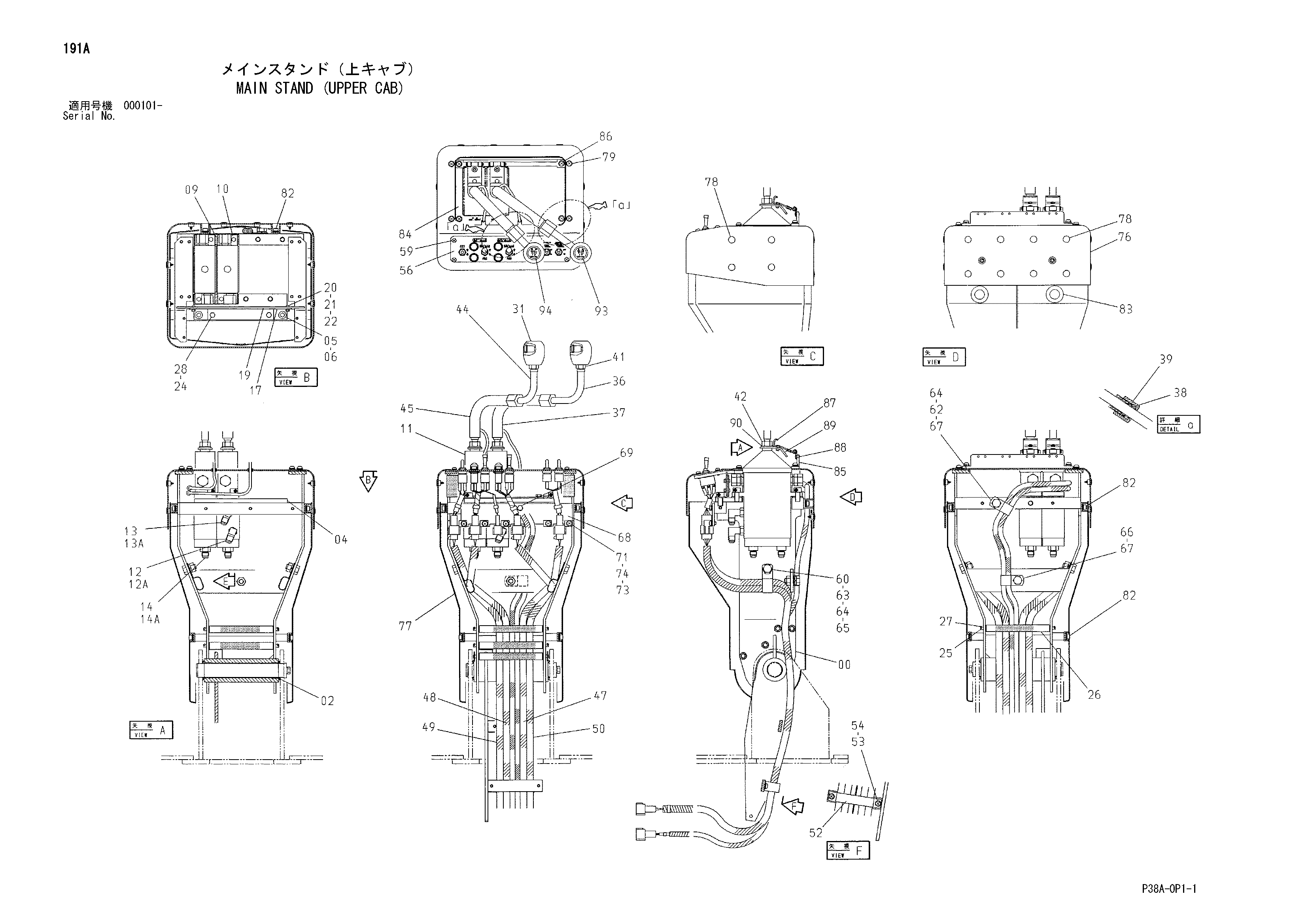

Заводская схема «Основной стойка (верхний кабина)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014065 | Стойка | 1 |
| 02 | 4310199 | Втулка | 2 |
| 04 | 4339550 | Седло винта | 1 |
| 05 | M341020 | Болт с внутренним шестигранником | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 09 | 4310205 | Манжета | 2 |
| 10 | M341020 | Болт с внутренним шестигранником | 4 |
| 11 | 4419318 | Пилотный клапан | 1 |
| 12 | 4322805 | Фильтр | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4339575 | Кронштейн | 1 |
| 19 | 4339551 | Манжета | 1 |
| 20 | M430410 | Винт | 6 |
| 21 | M500403 | Гайка | 6 |
| 22 | A590904 | Пружинная шайба | 6 |
| 24 | A590906 | Пружинная шайба | 2 |
| 25 | 4310208 | Палец | 4 |
| 26 | 4310209 | Трубка | 4 |
| 27 | 4022696 | Стопорный палец | 8 |
| 28 | J900612 | Болт | 2 |
| 31 | 4148069 | Рукоятка | 2 |
| 36 | 8083136 | Рычаг | 1 |
| 37 | 8083138 | Рычаг M | 1 |
| 38 | 4341550 | Ограничитель | 2 |
| 39 | 4335359 | Замок | 2 |
| 41 | J950010 | Гайка | 2 |
| 42 | J231212 | Гайка | 2 |
| 44 | 8083137 | Рычаг S | 1 |
| 45 | 8083169 | Рычаг S | 1 |
| 47 | 8060957 | Жгут проводов | 1 |
| 48 | 8060958 | Жгут проводов | 1 |
| 49 | 8060959 | Жгут проводов | 1 |
| 50 | 8066119 | Жгут проводов | 1 |
| 52 | 4339552 | Хомут | 1 |
| 53 | M430610 | Винт | 2 |
| 54 | A590906 | Пружинная шайба | 2 |
| 56 | 7031600 | Панель управление | 1 |
| 59 | J680512 | Винт с шайбой | 4 |
| 60 | 4190292 | Зажим | 2 |
| 62 | J901016 | Болт | 1 |
| 63 | J901020 | Болт | 2 |
| 64 | A590910 | Пружинная шайба | 3 |
| 65 | J950010 | Гайка | 2 |
| 66 | J021025 | Болт с шайбой | 1 |
| 67 | 4190261 | Зажим | 2 |
| 68 | 4341081 | Пластина | 1 |
| 69 | J010614 | Болт с шайбой | 3 |
| 71 | 4252767 | Кронштейн | 5 |
| 73 | A590906 | Пружинная шайба | 5 |
| 74 | M430610 | Винт | 5 |
| 76 | 6014362 | Крышка | 1 |
| 77 | 7029294 | Крышка | 1 |
| 78 | 4341555 | Зажим | 16 |
| 79 | J680616 | Винт с шайбой | 6 |
| 82 | 4384218 | Винт с шайбой | 10 |
| 83 | 4260175 | Резиновая втулка | 2 |
| 84 | 2045732 | Информационная табличка | 1 |
| 85 | 3084261 | Кронштейн | 1 |
| 86 | J680620 | Винт с шайбой | 2 |
| 87 | 8078006 | Замок | 2 |
| 88 | J660408 | Винт | 4 |
| 89 | 4411096 | Кронштейн | 2 |
| 90 | J250012 | Плоская шайба | 2 |
| 93 | 4450691 | Информационная табличка | 1 |
| 94 | 4450694 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
