Пилотные гидролинии (6-1) — HITACHI CX1200W

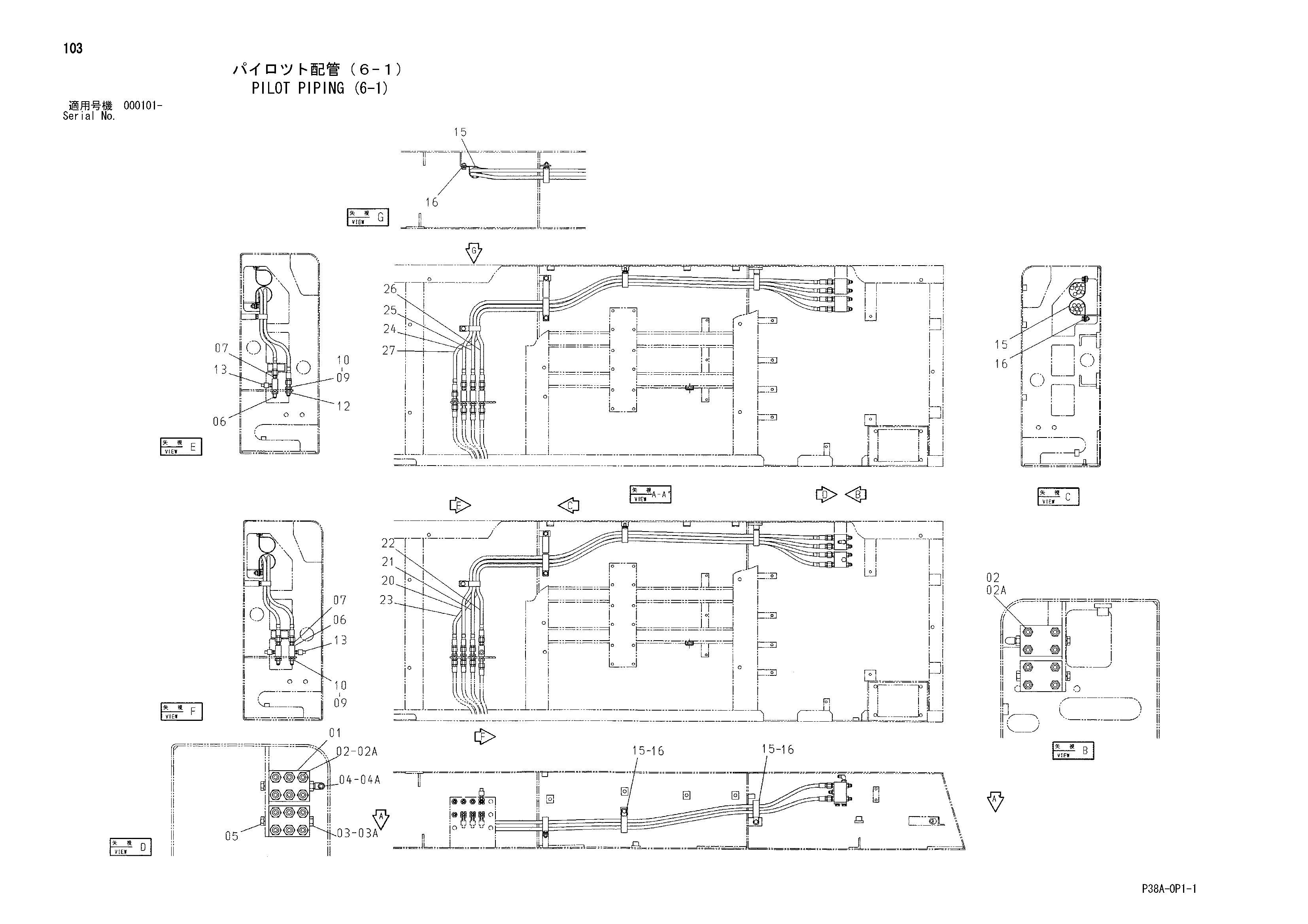

Заводская схема «Пилотные гидролинии (6-1)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314477 | Челночный клапан | 2 |
| 02 | 4200467 | Адаптер | 20 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4093624 | Пробка | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4156434 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | J011025 | Болт с шайбой | 4 |
| 06 | 4338545 | Переходник | 4 |
| 07 | 4215648 | Адаптер | 4 |
| 09 | A590916 | Пружинная шайба | 8 |
| 10 | 4202531 | Гайка | 8 |
| 12 | 4317426 | Адаптер | 4 |
| 13 | 4286171 | Датчик давления | 4 |
| 15 | 4204136 | Зажим | 5 |
| 16 | J011022 | Болт с шайбой | 5 |
| 20 | 4357987 | Шланг | 1 |
| 21 | 4357987 | Шланг | 1 |
| 22 | 4357987 | Шланг | 1 |
| 23 | 4357987 | Шланг | 1 |
| 24 | 4357987 | Шланг | 1 |
| 25 | 4357987 | Шланг | 1 |
| 26 | 4357987 | Шланг | 1 |
| 27 | 4357987 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
