Башенный (верхний) — HITACHI CX1200W

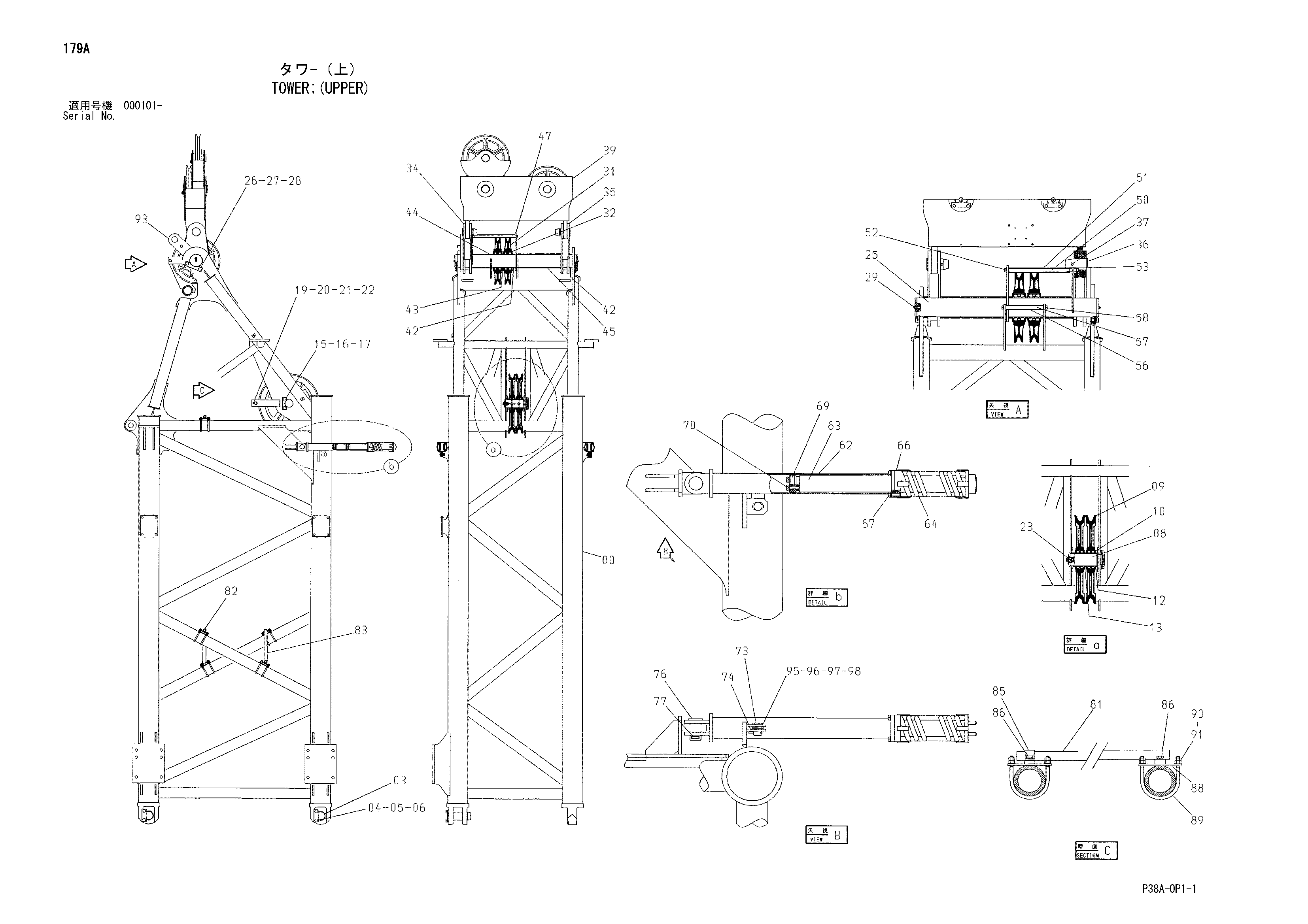

Заводская схема «Башенный (верхний)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007302 | Башенный верхний | 1 |
| 03 | 4444272 | Палец | 2 |
| 04 | X4248 | Стопорная пластина | 2 |
| 05 | J932035 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 08 | 4442413 | Мост | 1 |
| 09 | 3080919 | Канатный блок | 2 |
| 10 | 4117993 | Роликовый подшипник | 2 |
| 12 | 4124160 | Проставка | 2 |
| 13 | 4139008 | Проставка | 1 |
| 15 | X4248 | Стопорная пластина | 1 |
| 16 | J932035 | Болт | 2 |
| 17 | A590920 | Пружинная шайба | 2 |
| 19 | 4139004 | Палец | 1 |
| 20 | 4139007 | Ролик | 2 |
| 21 | A590130 | Плоская шайба | 2 |
| 22 | A768045 | Шплинт | 2 |
| 23 | J75482 | Пресс-маслёнка | 1 |
| 25 | 3090664 | Мост | 1 |
| 26 | X4250 | Стопорная пластина | 2 |
| 27 | J932040 | Болт | 4 |
| 28 | A590920 | Пружинная шайба | 4 |
| 29 | J75482 | Пресс-маслёнка | 2 |
| 31 | 3080911 | Канатный блок | 2 |
| 32 | 4226360 | Роликовый подшипник | 2 |
| 34 | 8082078 | Тяга | 1 |
| 35 | 8042799 | Тяга | 1 |
| 36 | 4373699 | Палец | 2 |
| 37 | A761001 | Шплинт | 2 |
| 39 | 9195185 | Подвес | 1 |
| 42 | 4445534 | Проставка | 2 |
| 43 | 4445535 | Проставка | 1 |
| 44 | 4445537 | Проставка | 1 |
| 45 | 4445538 | Проставка | 1 |
| 47 | 4369537 | Тяга | 1 |
| 50 | 4445548 | Палец | 1 |
| 51 | 4445544 | Проставка | 1 |
| 52 | A765050 | Шплинт | 1 |
| 53 | J951024 | Гайка | 2 |
| 56 | 4278302 | Проставка | 1 |
| 57 | 4445549 | Палец | 1 |
| 58 | A765050 | Шплинт | 2 |
| 62 | 8082137 | Опора наружный | 2 |
| 63 | 8082127 | Опора внутренний | 2 |
| 64 | 4166092 | Пружина | 2 |
| 66 | 9755897 | Пластина | 2 |
| 67 | J011035 | Болт с шайбой | 8 |
| 69 | 4437613 | Пластина скольжение | 2 |
| 70 | J011040 | Болт с шайбой | 4 |
| 73 | 4446734 | Палец | 2 |
| 74 | A768045 | Шплинт | 2 |
| 76 | 4446780 | Палец | 2 |
| 77 | A768063 | Шплинт | 2 |
| 81 | 9755923 | Трубка | 1 |
| 82 | 9755924 | Трубка | 1 |
| 83 | 9755936 | Трубка | 1 |
| 85 | 4446892 | Хомут трубки | 3 |
| 86 | J011225 | Болт с шайбой | 12 |
| 88 | 9756233 | Сиденье | 6 |
| 89 | 4450184 | U-образный болт | 12 |
| 90 | A590112 | Плоская шайба | 24 |
| 91 | J950012 | Гайка | 48 |
| 93 | 9757650 | Тяга | 1 |
| 95 | 4449904 | Регулировочная шайба 1.6mm | 4 |
| 96 | 4449905 | Регулировочная шайба 2.3mm | 4 |
| 97 | 4449907 | Регулировочная шайба 1.6mm | 4 |
| 98 | 4449908 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
