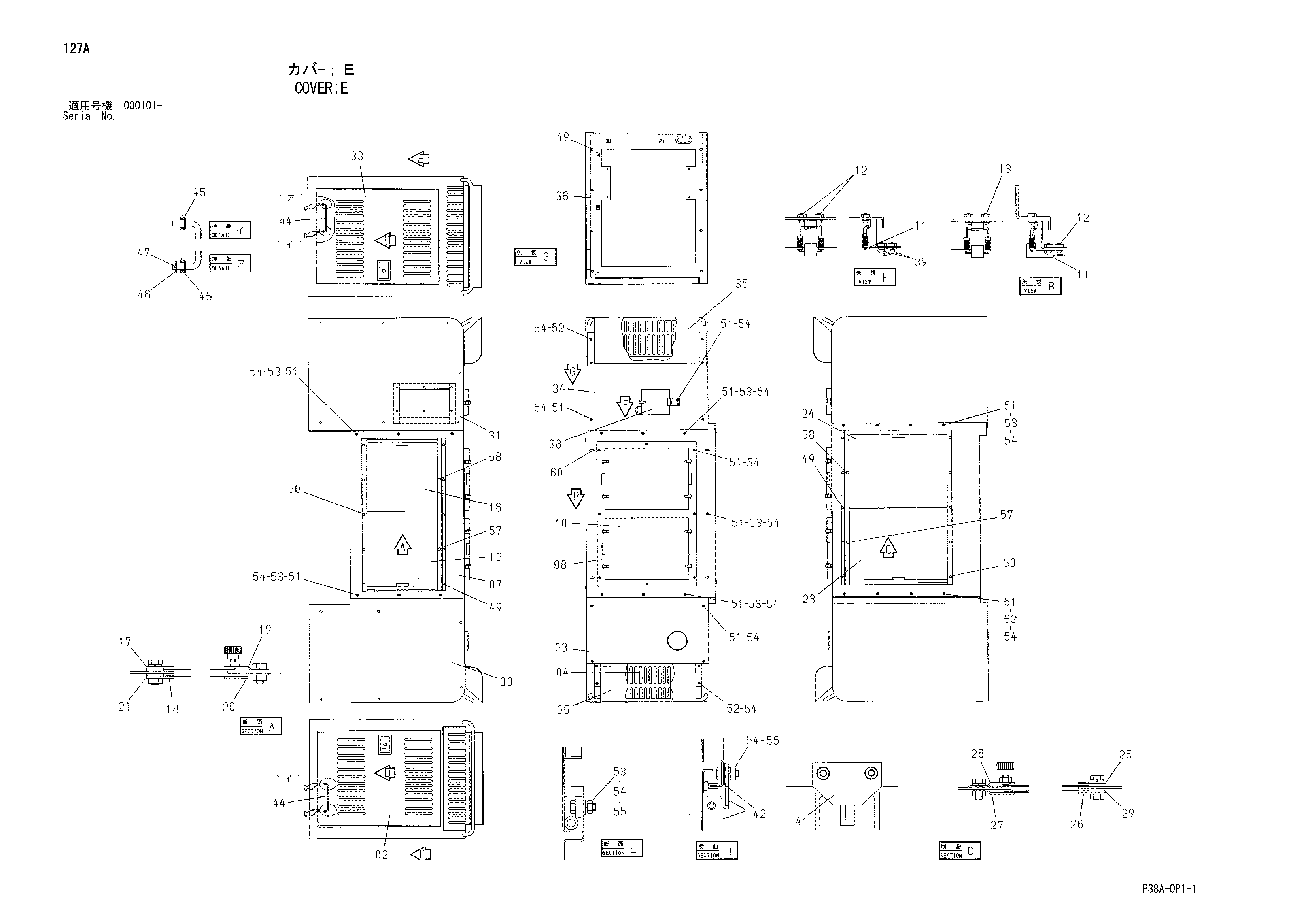

Крышка E — HITACHI CX1200W

Заводская схема «Крышка E» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-60	9193927	Крышка E	1
00	5005992	Крышка EL	1
02	6019511	Дверь 4	1
03	7039118	Крышка	1
04	7034811	Крышка	1
05	7039116	Крышка	1
07	5007287	Крышка EC	1
08	7039080	Крышка	1
10	7039073	Крышка	2
11	4389861	Защёлка	9
12	J450412	Винт с шайбой	18
13	J450414	Винт с шайбой	16
15	9750409	Дверь скольжение1	1
16	9750410	Дверь скольжение2	1
17	4402891	Направляющая 1	1
18	9750412	Направляющая 2	1
19	9750413	Направляющая 3	1
20	9750414	Направляющая 4	1
21	4403182	Направляющая раиле1	2
23	9750411	Дверь скольжение3	1
24	8072554	Дверь скольжение4	1
25	4402892	Направляющая 5	1
26	9750415	Направляющая 6	1
27	9750417	Направляющая 8	1
28	9750416	Направляющая 7	1
29	4402893	Направляющая раиле2	2
31	5007295	Крышка ER	1
33	6019512	Дверь 8	1
34	7039120	Крышка	1
35	7039119	Крышка	1
36	7034785	Крышка 5	1
38	8066110	Крышка 7	1
39	J450410	Винт с шайбой	2
41	4330980	Блокировка 2	2
42	4330984	Регулировочная шайба 1.0mm	12
44	9742293	Стойка L	2
45	4330808	Резиновая втулка	4
46	A590108	Плоская шайба	2
47	A762013	Шплинт	2
49	J011020	Болт с шайбой	18
50	J011030	Болт с шайбой	10
51	4330985	Болт	37
52	4345743	Болт	8
53	A590110	Плоская шайба	29
54	A590910	Пружинная шайба	57
55	J950010	Гайка	12
57	4389897	Ручка	2
58	4389898	Ручка	2
60	4091248	Болт проушина	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
