Аутригер беам — HITACHI CX1200W

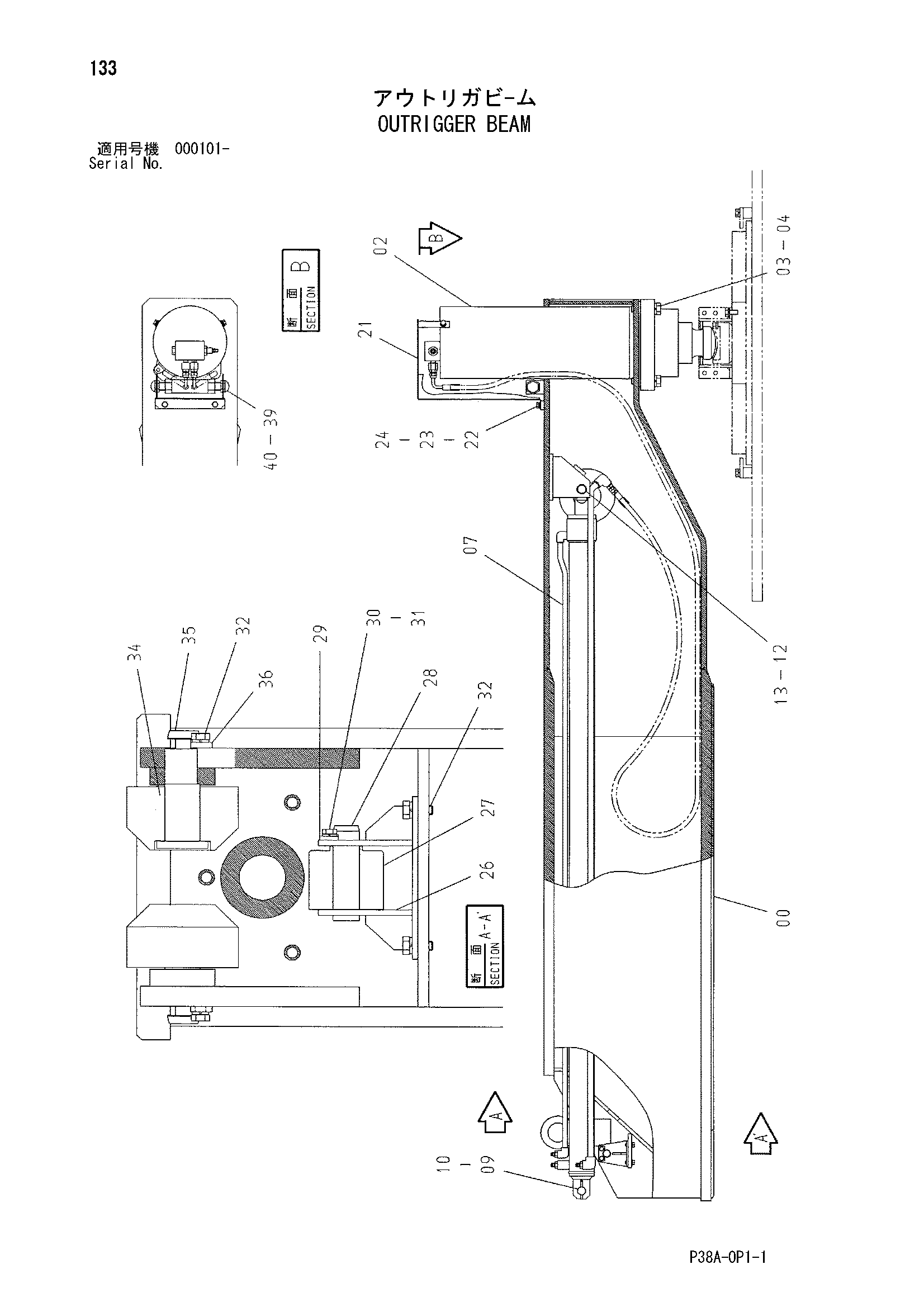

Заводская схема «Аутригер беам» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6006358 | Беам оут-риггер | 1 |
| 02 | 4153661 | Гидроцилиндр. джакк | 1 |
| 03 | J932490 | Болт | 4 |
| 04 | A590924 | Пружинная шайба | 4 |
| 07 | 4153660 | Гидроцилиндр. експанд | 1 |
| 09 | 4052965 | Палец | 1 |
| 10 | A768050 | Шплинт | 2 |
| 12 | 4053147 | Палец | 1 |
| 13 | 927488 | Стопорное кольцо | 2 |
| 21 | 8029619 | Крышка | 1 |
| 22 | J901018 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 26 | 9720252 | Кронштейн | 1 |
| 27 | 4158860 | Ролик | 1 |
| 28 | 4158861 | Мост | 1 |
| 29 | X280071 | Стопорная пластина | 1 |
| 30 | J900812 | Болт | 2 |
| 31 | A590908 | Пружинная шайба | 2 |
| 32 | J011025 | Болт с шайбой | 8 |
| 34 | 4158862 | Ролик | 2 |
| 35 | 4158863 | Мост | 2 |
| 36 | X4245 | Стопорная пластина | 2 |
| 39 | 4162894 | Болт | 2 |
| 40 | J951030 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
