Водило детали — HITACHI CX1200W

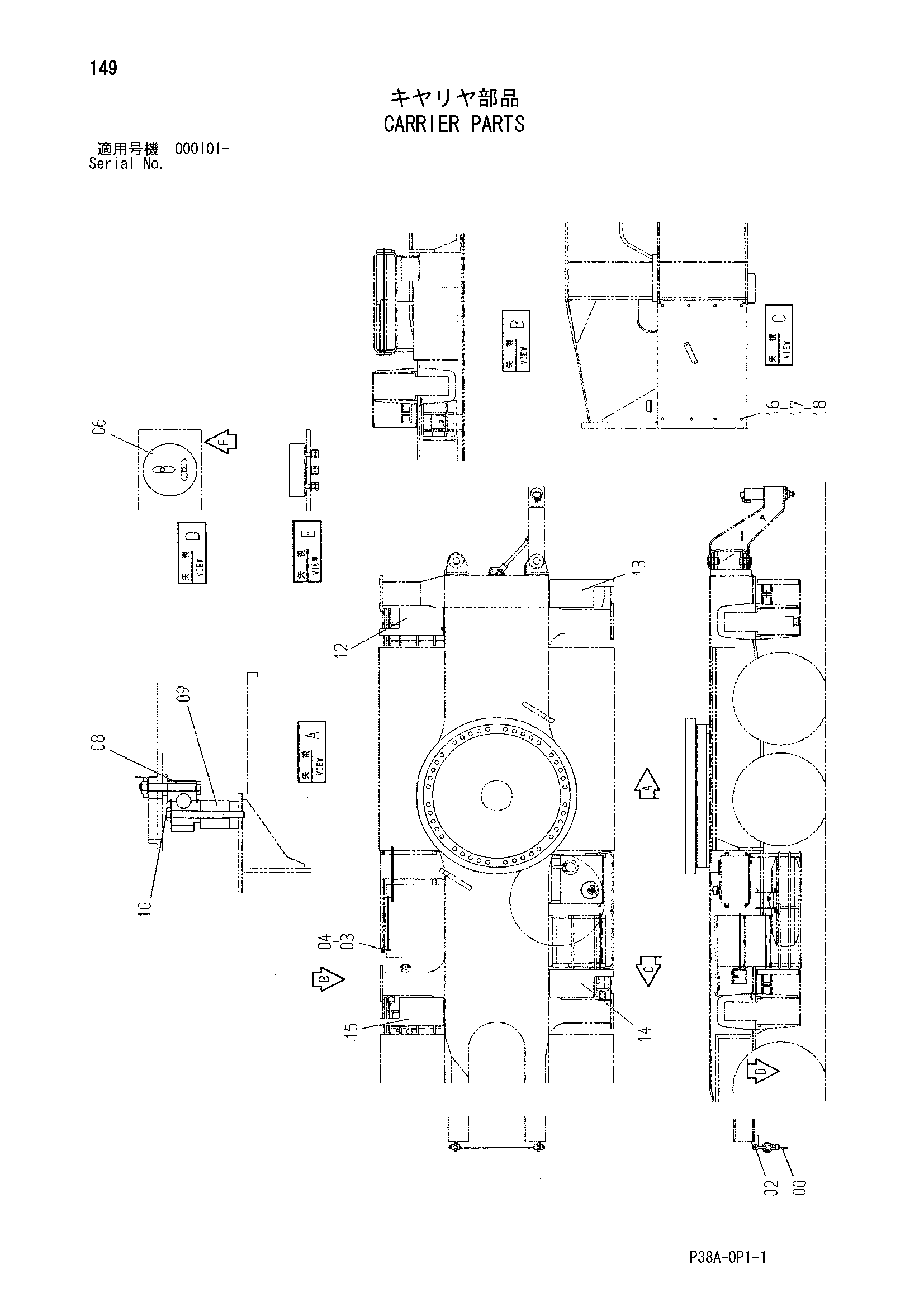

Заводская схема «Водило детали» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8000267 | Канат подвесной | 1 |
| 02 | 4048489 | Серьга | 2 |
| 03 | 4439866 | Палец | 4 |
| 04 | 947404 | Палец кольцо | 8 |
| 06 | 4061431 | Уровень | 2 |
| 08 | 6016786 | Подшипник. свингкиркл | 1 |
| 09 | 3089768 | Кольцо | 1 |
| 10 | 4363416 | Болт | 40 |
| 12 | 8081567 | Крышка RR | 1 |
| 13 | 8081568 | Крышка RL | 1 |
| 14 | 8081569 | Крышка FL | 1 |
| 15 | 8081570 | Крышка FR | 1 |
| 16 | J901020 | Болт | 32 |
| 17 | A590910 | Пружинная шайба | 32 |
| 18 | A590110 | Плоская шайба | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
