Кабина группа (верхний кабина) — HITACHI CX1200W

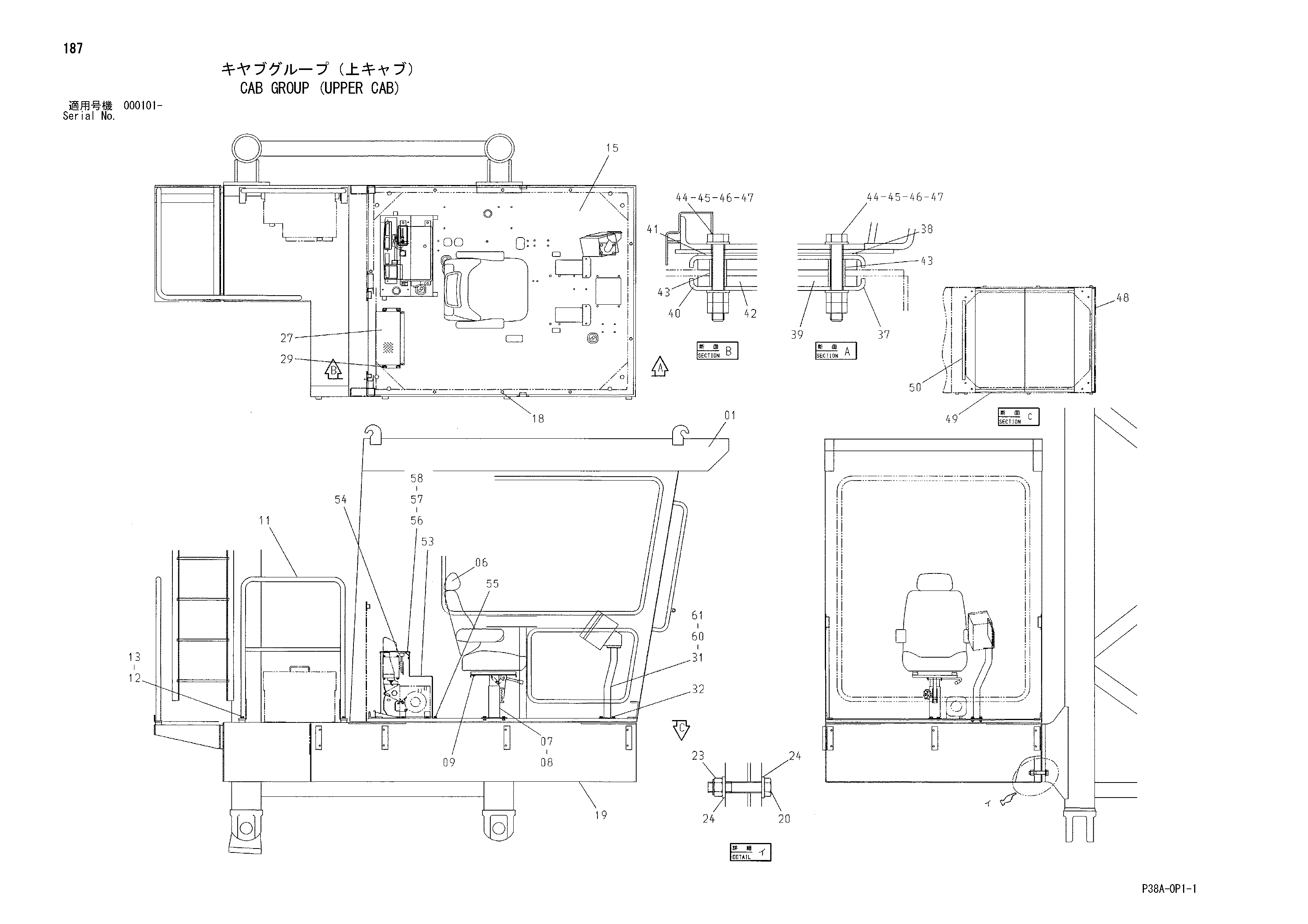

Заводская схема «Кабина группа (верхний кабина)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4443267 | Кабина | 1 |
| 06 | 4333683 | Сиденье | 1 |
| 07 | 4335495 | Стойка | 1 |
| 08 | J011030 | Болт с шайбой | 4 |
| 09 | M669008 | Гайка к-св | 4 |
| 11 | 8081032 | Поручень | 1 |
| 12 | J011235 | Болт с шайбой | 4 |
| 13 | 4086891 | Шайба | 4 |
| 15 | 9195666 | Панель пола | 1 |
| 18 | J021230 | Болт с шайбой | 9 |
| 19 | 5007393 | Платформа кабина | 1 |
| 20 | J932405 | Болт | 12 |
| 23 | M660024 | U-образная гайка | 12 |
| 24 | J222024 | Шайба | 24 |
| 27 | 3077610 | Ступень | 1 |
| 29 | J010820 | Болт с шайбой | 4 |
| 31 | 8082357 | Стойка | 1 |
| 32 | J021030 | Болт с шайбой | 4 |
| 37 | 4371540 | Ограничитель | 4 |
| 38 | 4371541 | Пластина | 2 |
| 39 | 4371542 | Резиновая подушка | 4 |
| 40 | 4371543 | Ограничитель | 4 |
| 41 | 4371544 | Пластина | 2 |
| 42 | 4371545 | Резиновая подушка | 4 |
| 43 | 4371646 | Проставка | 8 |
| 44 | J931804 | Болт | 8 |
| 45 | A590118 | Плоская шайба | 16 |
| 46 | M660018 | U-образная гайка | 8 |
| 47 | J951018 | Гайка | 8 |
| 48 | 4385429 | Резиновая прокладка | 2 |
| 49 | 4385431 | Резиновая прокладка | 4 |
| 50 | 4385432 | Резиновая прокладка | 2 |
| 53 | 7039353 | Стойка | 1 |
| 54 | 2045736 | Крышка | 1 |
| 55 | J021025 | Болт с шайбой | 4 |
| 56 | J650820 | Винт | 4 |
| 57 | J251008 | Пружинная шайба | 4 |
| 58 | J250008 | Плоская шайба | 4 |
| 60 | 4190292 | Зажим | 2 |
| 61 | J021020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
