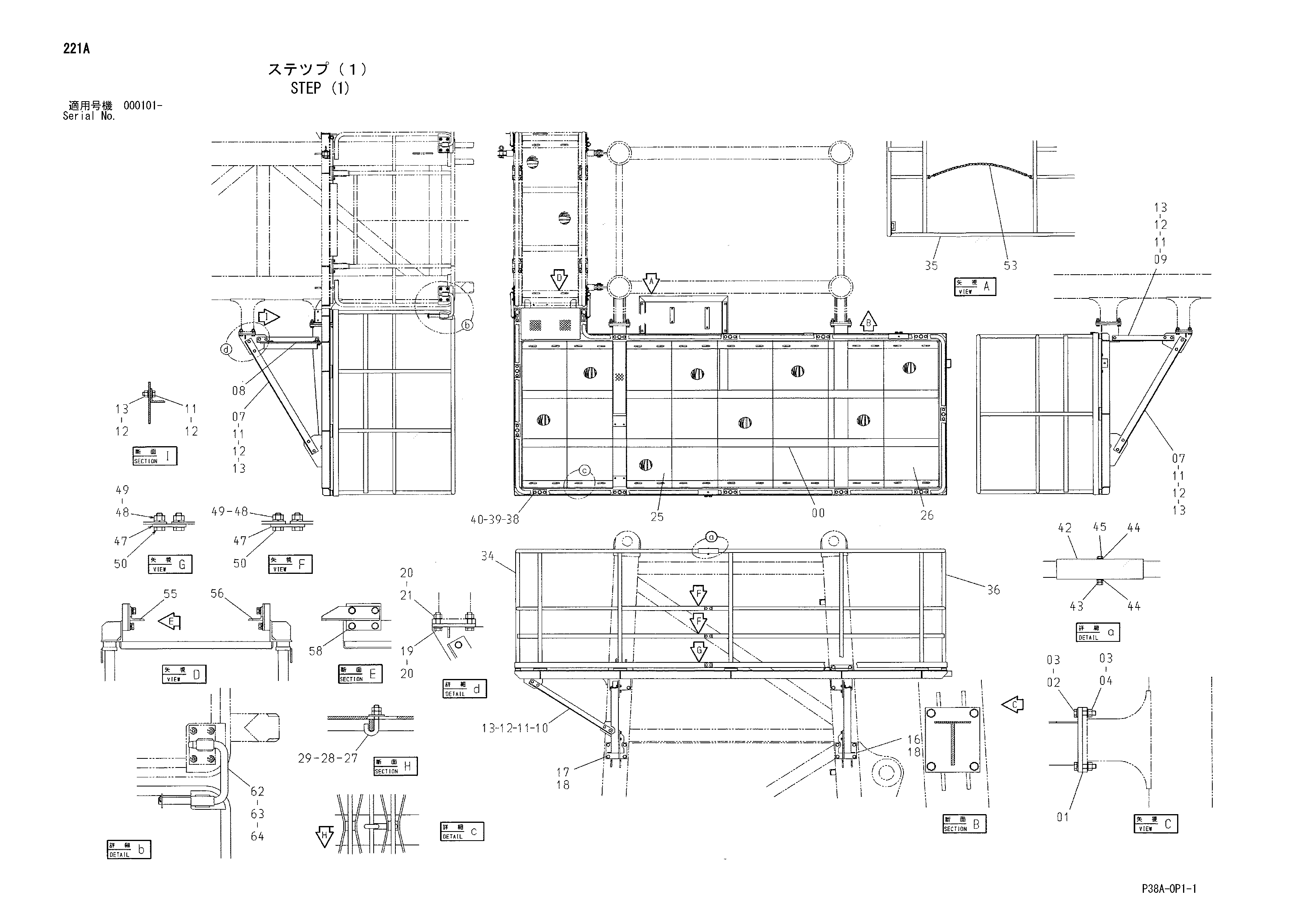

Ступень (1) — HITACHI CX1200W

Заводская схема «Ступень (1)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6019514	Ступень	1
01	4443854	Регулировочная шайба 2.3mm	6
02	J921665	Болт	8
03	A590116	Плоская шайба	16
04	M660016	U-образная гайка	8
07	4443517	Стойка	2
08	9755590	Стойка	1
09	4443516	Стойка	1
10	4442524	Стойка	1
11	J901235	Болт	18
12	A590112	Плоская шайба	36
13	M660012	U-образная гайка	18
16	8081559	Кронштейн	1
17	8081560	Кронштейн	1
18	4443515	Регулировочная шайба 2.3mm	6
19	J921655	Болт	8
20	A590116	Плоская шайба	16
21	M660016	U-образная гайка	8
25	4443514	Катвалк	4
26	4443513	Пол	4
27	4346517	Крюк	32
28	J217083	Шайба	32
29	J950010	Гайка	64
34	7039135	Поручень	1
35	7039134	Поручень	1
36	7039132	Поручень	1
38	J901235	Болт	28
39	A590912	Пружинная шайба	28
40	4086891	Шайба	28
42	4141515	Трубка	2
43	M500605	Гайка	4
44	A590106	Плоская шайба	4
45	J900655	Болт	2
47	4141516	Пластина	6
48	J950012	Гайка	12
49	A590912	Пружинная шайба	12
50	J901230	Болт	12
53	4443518	Цепь	1
55	9755634	Кронштейн	1
56	9755534	Кронштейн	1
58	J021230	Болт с шайбой	8
62	4444696	Замок	2
63	A590127	Плоская шайба	2
64	A766040	Шплинт	2

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
