Боковой валк — HITACHI CX1200W

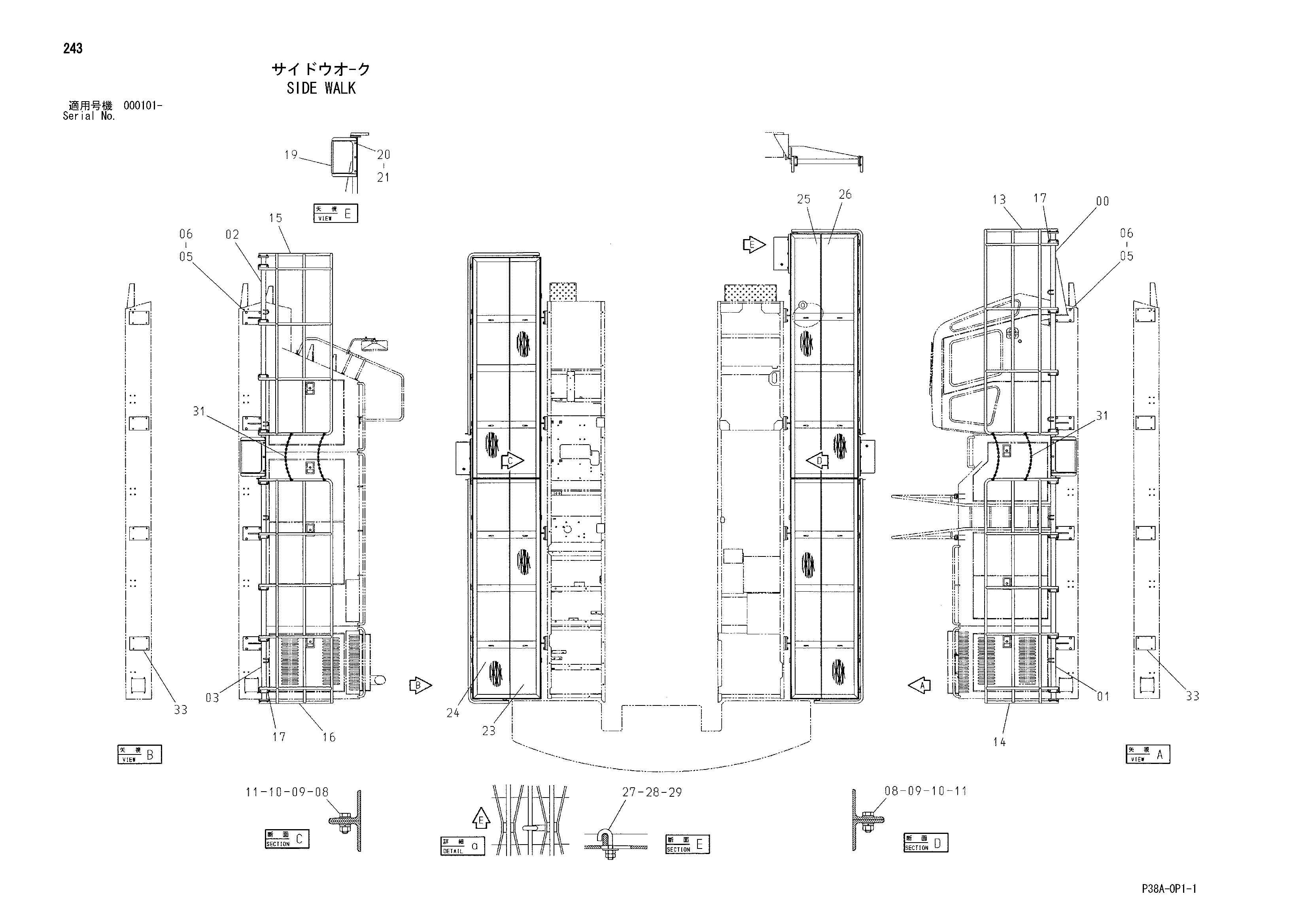

Заводская схема «Боковой валк» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039240 | Ступень | 1 |
| 01 | 7039239 | Ступень | 1 |
| 02 | 7039242 | Ступень | 1 |
| 03 | 7039241 | Ступень | 1 |
| 05 | J901640 | Болт | 32 |
| 06 | A590916 | Пружинная шайба | 32 |
| 08 | J901235 | Болт | 8 |
| 09 | 449490 | Шайба | 16 |
| 10 | A590912 | Пружинная шайба | 8 |
| 11 | J950012 | Гайка | 8 |
| 13 | 7039244 | Поручень | 1 |
| 14 | 7039243 | Поручень | 1 |
| 15 | 7039246 | Поручень | 1 |
| 16 | 7039245 | Поручень | 1 |
| 17 | J031230 | Болт с шайбой | 44 |
| 19 | 8081808 | Ступень | 3 |
| 20 | J901225 | Болт | 9 |
| 21 | A590912 | Пружинная шайба | 9 |
| 23 | 4433089 | Катвалк | 3 |
| 24 | 4433090 | Катвалк | 3 |
| 25 | 4444545 | Катвалк | 1 |
| 26 | 4444546 | Катвалк | 1 |
| 27 | 4346517 | Крюк | 16 |
| 28 | J217083 | Шайба | 16 |
| 29 | J950010 | Гайка | 32 |
| 31 | 4443886 | Цепь | 4 |
| 33 | 4433096 | Седло винта | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
