Лубрикат трубопроводы (нижний стрела) — HITACHI CX1200W

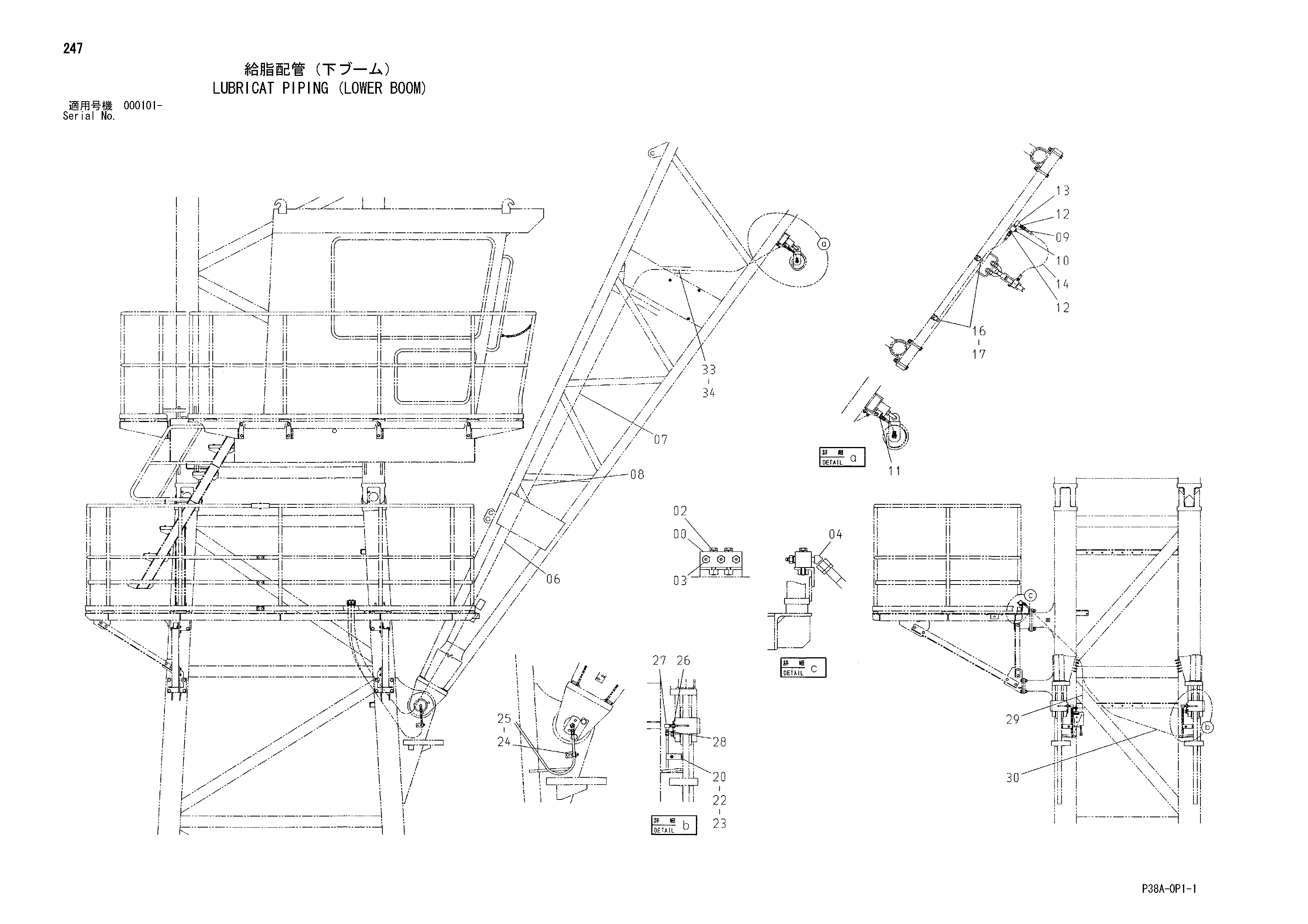

Заводская схема «Лубрикат трубопроводы (нижний стрела)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4015433 | Разъём | 1 |
| 02 | J010850 | Болт с шайбой | 2 |
| 03 | J75482 | Пресс-маслёнка | 3 |
| 04 | 4154655 | Угловой штуцер | 3 |
| 06 | 4285316 | Шланг | 1 |
| 07 | 4218425 | Шланг | 1 |
| 08 | 4354586 | Адаптер | 1 |
| 09 | 4020840 | Угловой штуцер | 1 |
| 10 | J010845 | Болт с шайбой | 1 |
| 11 | 94-2022 | Пробка | 1 |
| 12 | 4154651 | Адаптер | 2 |
| 13 | 4370091 | Соединение свивел | 1 |
| 14 | 4448524 | Шланг | 1 |
| 16 | 4190275 | Зажим | 2 |
| 17 | J021020 | Болт с шайбой | 2 |
| 20 | 9756093 | Кронштейн | 2 |
| 22 | J901018 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | 4190275 | Зажим | 2 |
| 25 | J021025 | Болт с шайбой | 2 |
| 26 | 4031492 | Адаптер | 2 |
| 27 | 4370091 | Соединение свивел | 2 |
| 28 | 4154651 | Адаптер | 2 |
| 29 | 4257238 | Шланг | 1 |
| 30 | 4269825 | Шланг | 1 |
| 33 | 4055312 | Ленточный зажим | 10 |
| 34 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
