Крюк 35T — HITACHI CX1200W

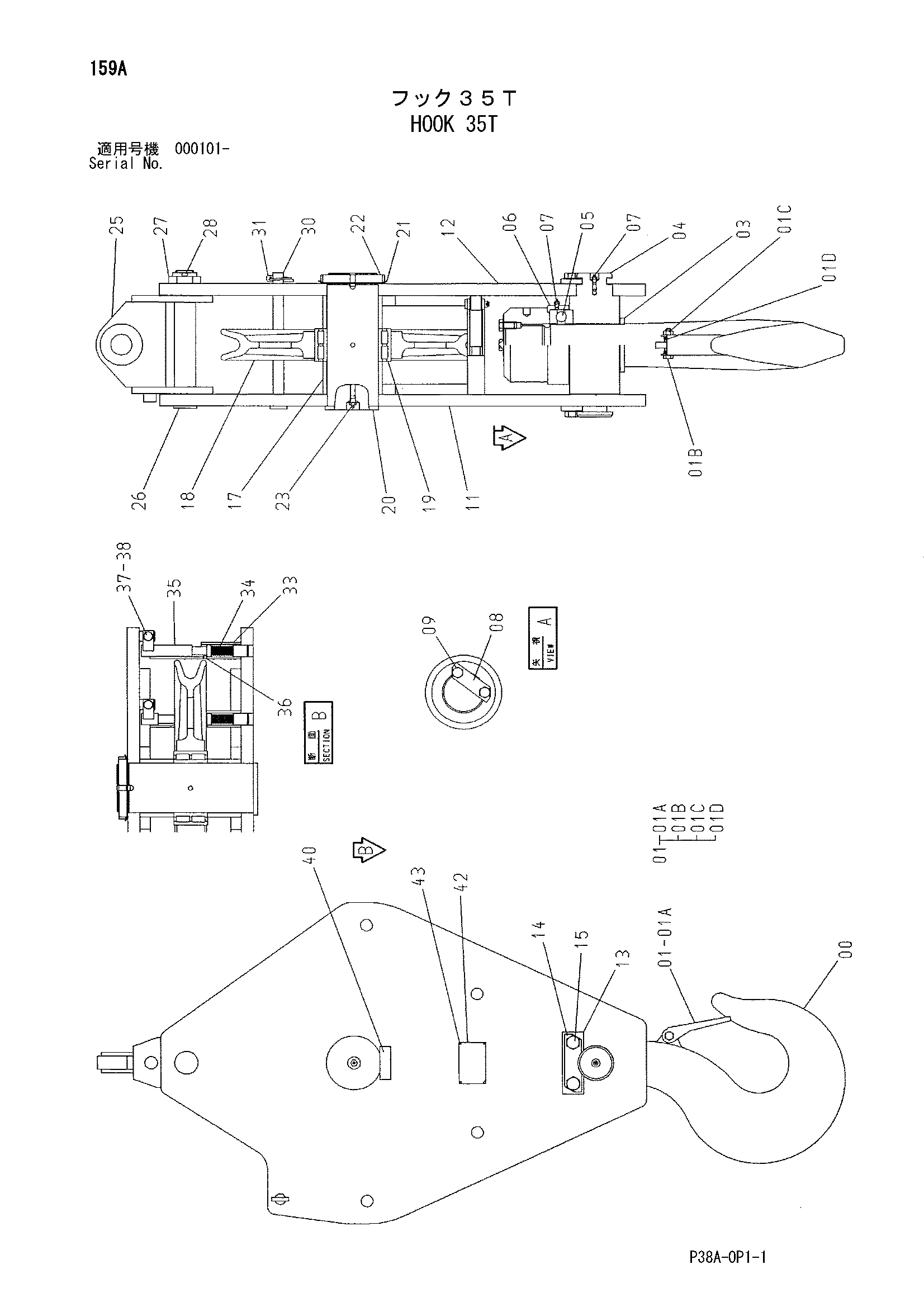

Заводская схема «Крюк 35T» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9194855 | Крюк 35T | 1 | |
| 00 | 9147322 | Крюк 35T | 1 |
| 01 | 9147344 | Кронштейн в сборе | 1 |
| 01A | 4157804 | Кронштейн | 1 |
| 01B | J901265 | Болт | 1 |
| 01C | M660012 | U-образная гайка | 1 |
| 01D | 4170278 | Пружина торсион | 1 |
| 03 | 4145274 | Проставка | 1 |
| 04 | 3029690 | Труннион | 1 |
| 05 | 4145281 | Шариковый подшипник | 1 |
| 06 | 4157806 | Крышка подшипник. | 1 |
| 07 | J75481 | Пресс-маслёнка | 3 |
| 08 | 4105625 | Стопорная шайба | 1 |
| 09 | J901625 | Болт | 2 |
| 11 | 8081865 | Пластина подвес | 1 |
| 12 | 8081866 | Пластина подвес | 1 |
| 13 | 4087892 | Стопорная пластина | 2 |
| 14 | X4873 | Стопорная шайба | 2 |
| 15 | J932035 | Болт | 4 |
| 17 | 4444896 | Проставка | 2 |
| 18 | 3080924 | Канатный блок | 1 |
| 19 | 4361339 | Роликовый подшипник | 1 |
| 20 | 3090576 | Мост | 1 |
| 21 | 4101152 | Шайба подшипник. | 1 |
| 22 | 4101151 | Гайка подшипник. | 1 |
| 23 | J75482 | Пресс-маслёнка | 1 |
| 25 | 8030337 | Тяга | 1 |
| 26 | 4160419 | Палец | 1 |
| 27 | M534225 | Корончатая гайка | 1 |
| 28 | A768080 | Шплинт | 1 |
| 30 | 9720459 | Палец | 1 |
| 31 | 4001834 | Палец кольцо | 1 |
| 33 | 8081867 | Шток | 4 |
| 34 | 452203 | Пружина | 4 |
| 35 | 8081868 | Шток | 4 |
| 36 | M450808 | Установочный винт | 4 |
| 37 | 42021 | Палец | 4 |
| 38 | A763022 | Шплинт | 4 |
| 40 | 4100955 | Пластина | 1 |
| 42 | 495652 | Информационная табличка | 1 |
| 43 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
