Канат направляющая — HITACHI CX1200W

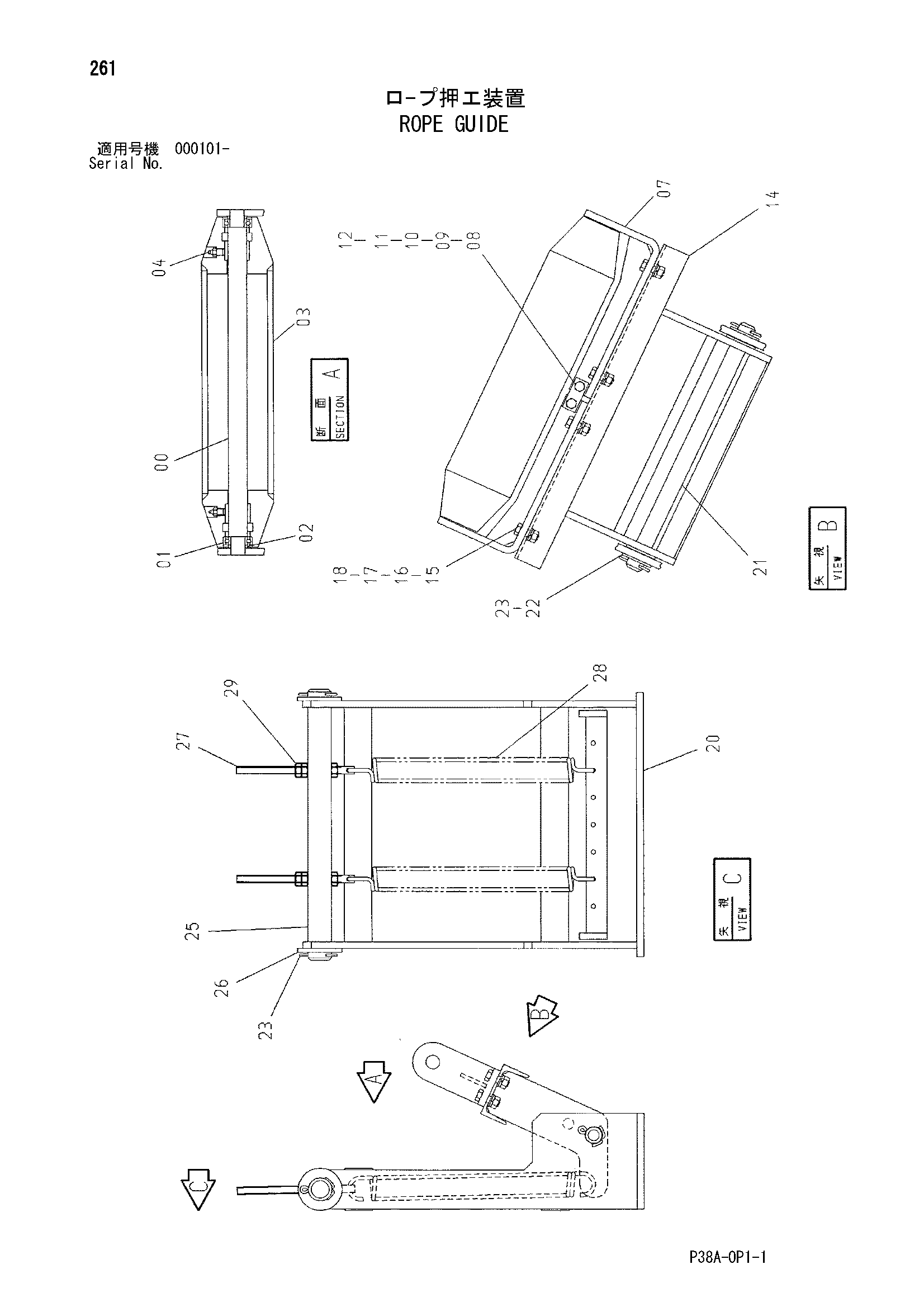

Заводская схема «Канат направляющая» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4423646 | Мост | 1 |
| 01 | D911332 | Шариковый подшипник | 2 |
| 02 | 4335951 | Проставка | 2 |
| 03 | 8077145 | Ролик | 1 |
| 04 | J75482 | Пресс-маслёнка | 2 |
| 07 | 8077141 | Кронштейн | 2 |
| 08 | 4423654 | Пластина | 1 |
| 09 | J901030 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 12 | J950010 | Гайка | 2 |
| 14 | 7036983 | Рычаг | 1 |
| 15 | J901235 | Болт | 8 |
| 16 | A590912 | Пружинная шайба | 8 |
| 17 | A590112 | Плоская шайба | 8 |
| 18 | J950012 | Гайка | 8 |
| 20 | 7036982 | Кронштейн | 1 |
| 21 | 4423647 | Палец | 1 |
| 22 | A590130 | Плоская шайба | 4 |
| 23 | A768063 | Шплинт | 4 |
| 25 | 4423648 | Палец | 1 |
| 26 | A590142 | Плоская шайба | 2 |
| 27 | 4423922 | Шток | 2 |
| 28 | 4423921 | Пружина растяжения | 2 |
| 29 | J950014 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
