Стрела угол индикатор — HITACHI CX1200W

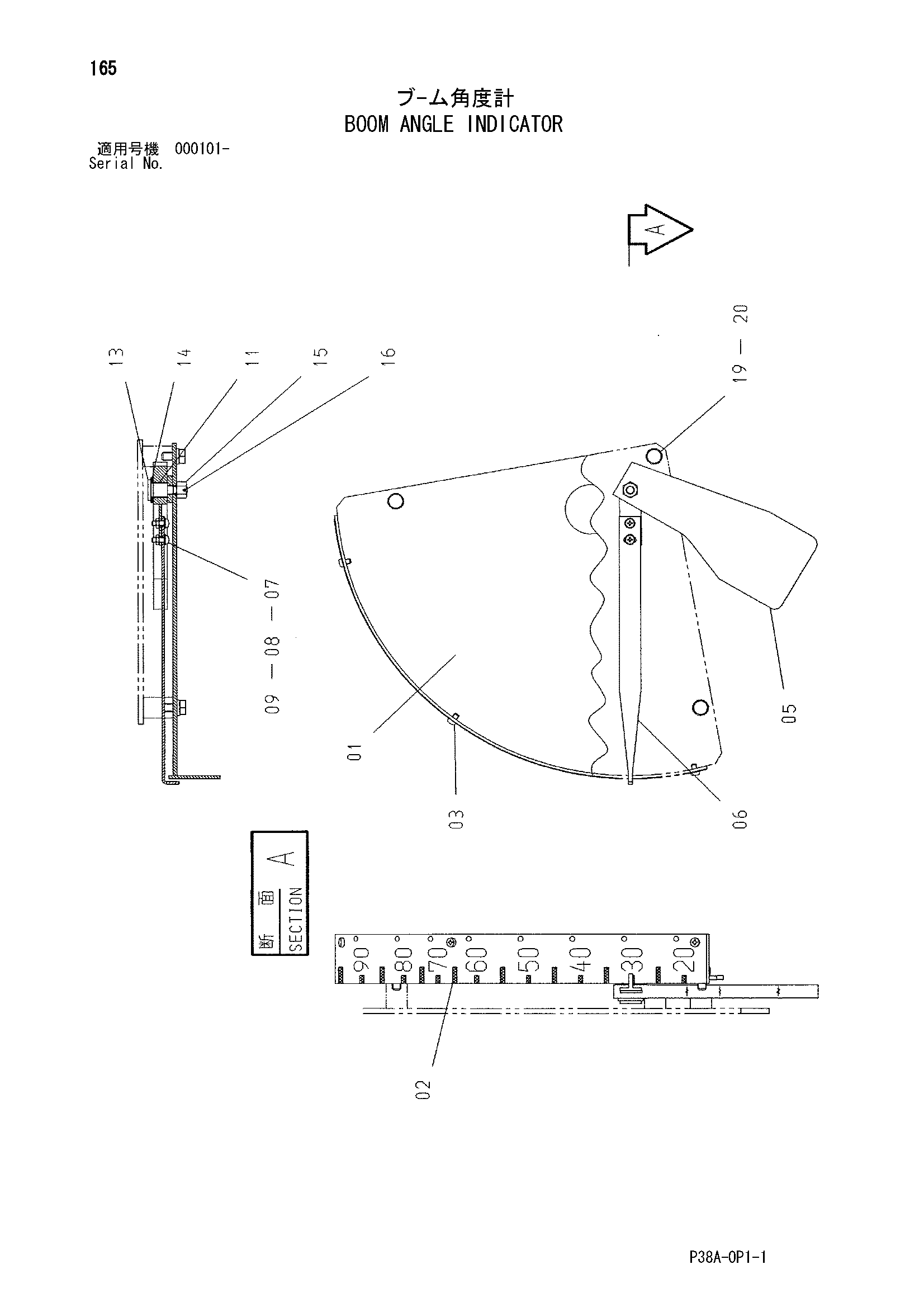

Заводская схема «Стрела угол индикатор» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8083008 | Панель индикатер | 1 |
| 02 | 3091311 | Информационная табличка | 1 |
| 03 | M430610 | Винт | 3 |
| 05 | 9755260 | Груз | 1 |
| 06 | 4441108 | Индикатор угол | 1 |
| 07 | M430616 | Винт | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 09 | M500605 | Гайка | 2 |
| 11 | 4080993 | Втулка | 1 |
| 13 | 4087189 | Палец | 1 |
| 14 | A590116 | Плоская шайба | 1 |
| 15 | M531012 | Корончатая гайка | 1 |
| 16 | A762022 | Шплинт | 1 |
| 19 | J901020 | Болт | 3 |
| 20 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
