Ступень — HITACHI CX1200W

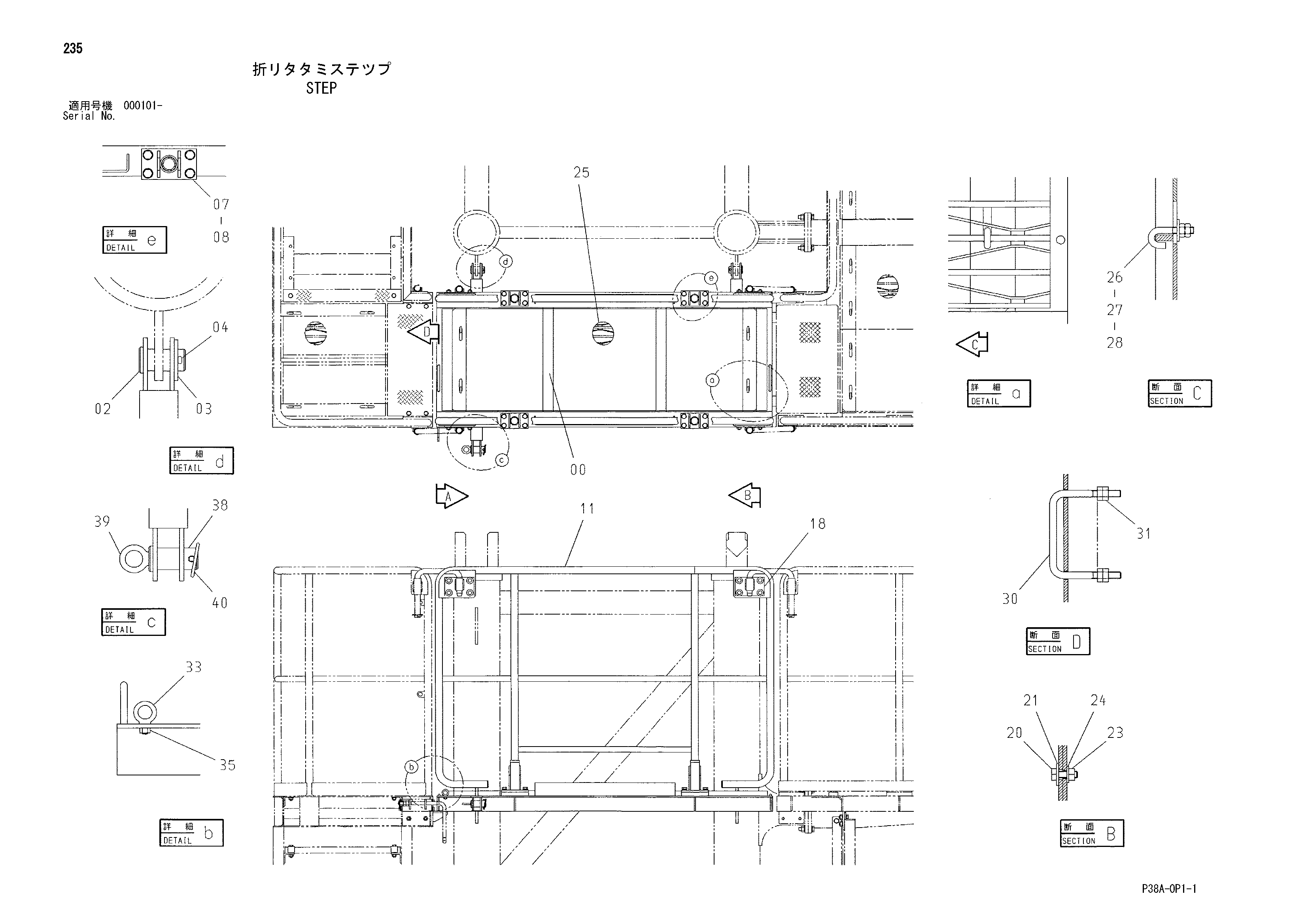

Заводская схема «Ступень» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039131 | Ступень | 1 |
| 02 | 41261 | Палец | 2 |
| 03 | A590133 | Плоская шайба | 2 |
| 04 | A766045 | Шплинт | 2 |
| 07 | 8081823 | Стойка | 4 |
| 08 | J021230 | Болт с шайбой | 16 |
| 11 | 8082101 | Поручень | 2 |
| 18 | 9755761 | Кронштейн | 4 |
| 20 | J901030 | Болт | 16 |
| 21 | J217083 | Шайба | 16 |
| 23 | M660010 | U-образная гайка | 16 |
| 24 | A590110 | Плоская шайба | 16 |
| 25 | 4443519 | Пол | 1 |
| 26 | 4346517 | Крюк | 4 |
| 27 | J217083 | Шайба | 4 |
| 28 | J950010 | Гайка | 8 |
| 30 | 4437168 | Рукоятка | 2 |
| 31 | J951010 | Гайка | 8 |
| 33 | 4163072 | Болт проушина | 1 |
| 35 | 4030364 | U-образная гайка | 1 |
| 38 | 4450271 | Палец | 1 |
| 39 | 4091248 | Болт проушина | 1 |
| 40 | 4001834 | Палец кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
