Пилотные гидролинии (башенный) — HITACHI CX1200W

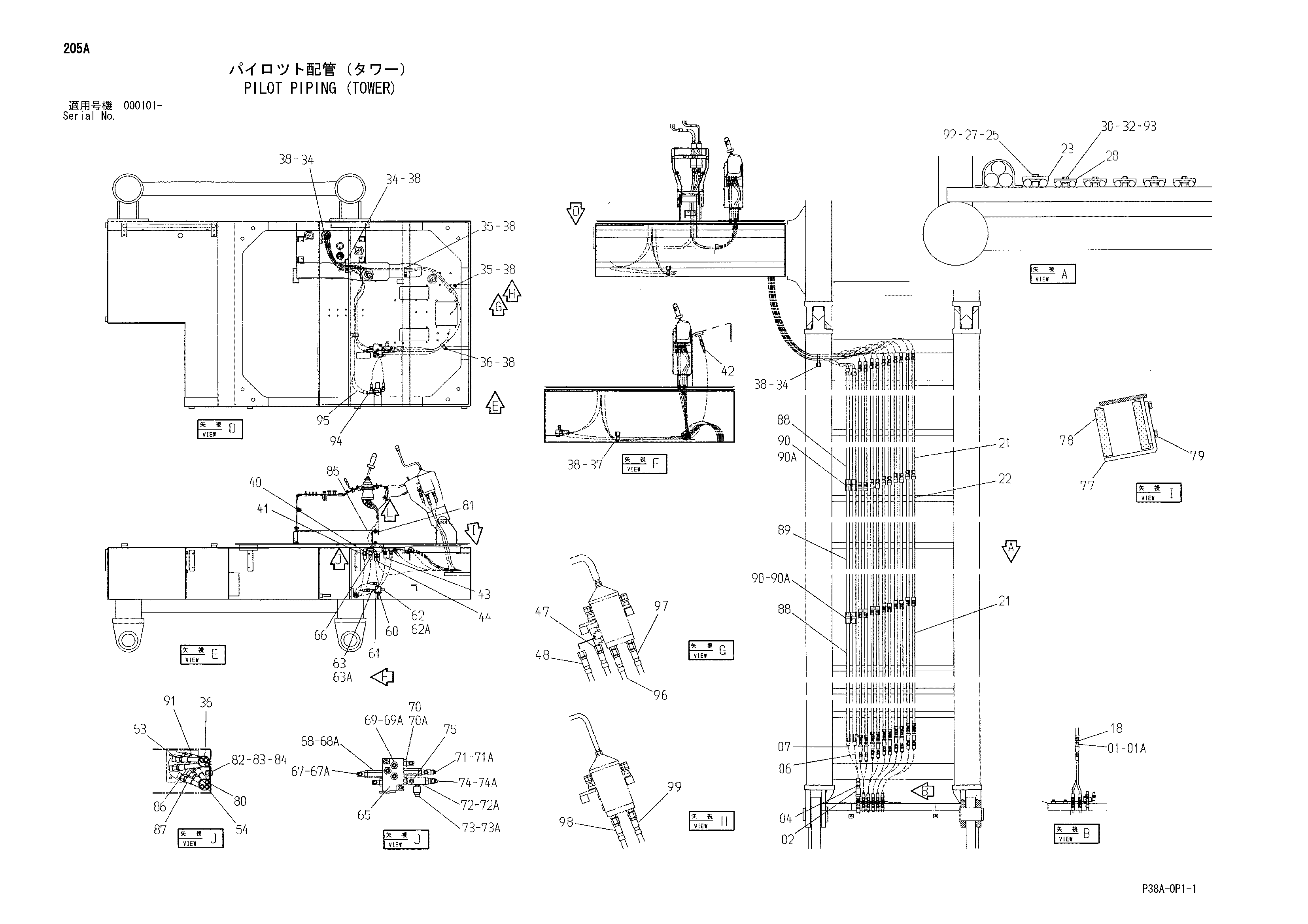

Заводская схема «Пилотные гидролинии (башенный)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4022908 | Самоуплотняющееся соединение | 10 |
| 01A | 4072596 | Колпачок | 1 |
| 02 | 4033130 | Самоуплотняющееся соединение | 2 |
| 04 | 4154653 | Адаптер | 2 |
| 06 | 4445725 | Шланг | 1 |
| 07 | 4445651 | Шланг | 1 |
| 18 | 4215477 | Адаптер | 10 |
| 21 | 9755774 | Трубка | 20 |
| 22 | 9755775 | Трубка | 10 |
| 23 | 4053596 | Хомут трубки | 7 |
| 25 | J901265 | Болт | 7 |
| 27 | M660012 | U-образная гайка | 7 |
| 28 | 4053593 | Хомут трубки | 35 |
| 30 | J901050 | Болт | 35 |
| 32 | M660010 | U-образная гайка | 35 |
| 34 | 4204136 | Зажим | 3 |
| 35 | 4193848 | Зажим | 2 |
| 36 | 4190264 | Зажим | 3 |
| 37 | 4190291 | Зажим | 1 |
| 38 | J011022 | Болт с шайбой | 7 |
| 40 | 4445781 | Шланг | 1 |
| 41 | 4445780 | Шланг | 1 |
| 42 | 4445801 | Шланг | 1 |
| 43 | 4445772 | Шланг | 1 |
| 44 | 4385504 | Шланг | 1 |
| 47 | 4445776 | Шланг | 1 |
| 48 | 4445777 | Шланг | 1 |
| 53 | 4445778 | Шланг | 1 |
| 54 | 4445779 | Шланг | 1 |
| 60 | 4302289 | Электромагнитный клапан | 1 |
| 61 | J010620 | Болт с шайбой | 2 |
| 62 | 4156434 | Угловой штуцер | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4207300 | Тройник | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4254611 | Запорный клапан | 1 |
| 66 | M341045 | Болт с внутренним шестигранником | 2 |
| 67 | 4219345 | Угловой штуцер | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4261357 | Адаптер | 2 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4200466 | Адаптер | 3 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4154671 | Угловой штуцер | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4225403 | Тройник | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4343654 | Переходник S | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4254563 | Выключатель давление | 1 |
| 73A | 4113154 | Уплотнительное кольцо | 1 |
| 74 | 4190244 | Угловой штуцер | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 94-2012 | Пробка | 1 |
| 77 | 9742971 | Опора | 1 |
| 78 | 4317431 | Трубка | 2 |
| 79 | J010614 | Болт с шайбой | 2 |
| 80 | 4382709 | Шланг | 1 |
| 81 | 4327294 | Защитный кожух | 6 |
| 82 | 4330985 | Болт | 1 |
| 83 | A590910 | Пружинная шайба | 1 |
| 84 | J950010 | Гайка | 1 |
| 85 | 4171749 | Защитный кожух | 2 |
| 86 | 4408793 | Шланг | 1 |
| 87 | 4357990 | Шланг | 1 |
| 88 | 9756564 | Трубка | 4 |
| 89 | 9756143 | Трубка | 2 |
| 90 | 4224932 | Адаптер | 4 |
| 90A | 4506424 | Уплотнительное кольцо | 2 |
| 91 | 4375303 | Шланг | 1 |
| 92 | A590112 | Плоская шайба | 7 |
| 93 | A590110 | Плоская шайба | 35 |
| 94 | 4372798 | Шланг | 1 |
| 95 | 4372798 | Шланг | 1 |
| 96 | 4375867 | Шланг | 1 |
| 97 | 4375867 | Шланг | 1 |
| 98 | 4375517 | Шланг | 1 |
| 99 | 4371365 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
