Клапан трубопроводы — HITACHI CX1200W

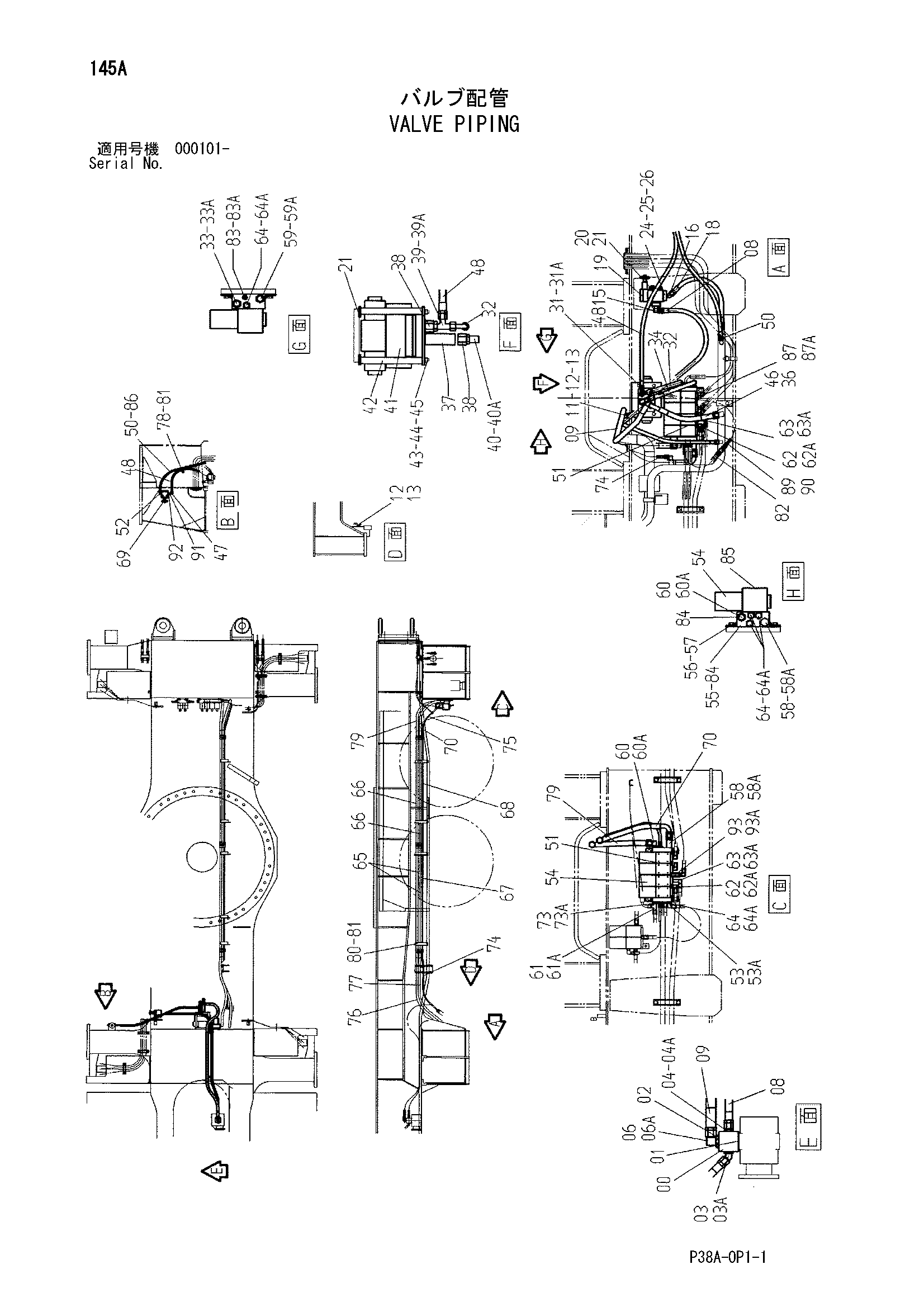

Заводская схема «Клапан трубопроводы» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3090398 | Коллектор | 1 |
| 01 | A811040 | Уплотнительное кольцо | 1 |
| 02 | J011085 | Болт с шайбой | 4 |
| 03 | 4190244 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4221290 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4065118 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4305283 | Шланг | 1 |
| 09 | 4442729 | Шланг | 1 |
| 11 | 4192034 | Зажим | 2 |
| 12 | 4192035 | Зажим | 3 |
| 13 | J021020 | Болт с шайбой | 3 |
| 15 | 4154658 | Угловой штуцер | 1 |
| 16 | 4182658 | Угловой штуцер | 1 |
| 18 | 4305006 | Шланг | 1 |
| 19 | 4153662 | Клапан | 1 |
| 20 | 4157442 | Кронштейн | 1 |
| 21 | J011025 | Болт с шайбой | 8 |
| 24 | 4053965 | Фланец скуаре | 2 |
| 25 | 955655 | Уплотнительное кольцо | 2 |
| 26 | M341032 | Болт с внутренним шестигранником | 8 |
| 31 | 4042033 | Адаптер | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4402709 | Шланг | 1 |
| 33 | 4154672 | Угловой штуцер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4442532 | Шланг | 1 |
| 36 | 94-1304 | Адаптер | 1 |
| 37 | 4156238 | Адаптер | 1 |
| 38 | 4140628 | Адаптер | 3 |
| 39 | 4317617 | Тройник | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4353073 | Угловой штуцер | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4341893 | Электромагнитный клапан | 1 |
| 42 | 8081566 | Кронштейн | 1 |
| 43 | J901050 | Болт | 4 |
| 44 | J950010 | Гайка | 4 |
| 45 | A590910 | Пружинная шайба | 4 |
| 46 | 4445809 | Шланг | 1 |
| 47 | 4215652 | Угловой штуцер | 1 |
| 48 | 4305236 | Шланг | 1 |
| 50 | 4216401 | Шланг | 1 |
| 51 | A811030 | Уплотнительное кольцо | 6 |
| 52 | 4154657 | Угловой штуцер | 1 |
| 53 | 4200471 | Угловой штуцер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 4443012 | Электромагнитный клапан | 8 |
| 55 | 7038735 | Коллектор | 2 |
| 56 | J901030 | Болт | 8 |
| 57 | A590910 | Пружинная шайба | 8 |
| 58 | 4171400 | Адаптер | 2 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4154672 | Угловой штуцер | 1 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4169598 | Угловой штуцер | 2 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4222016 | Тройник | 1 |
| 61A | 4506418 | Уплотнительное кольцо | 1 |
| 62 | 4154671 | Угловой штуцер | 5 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4241385 | Угловой штуцер | 2 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4200466 | Адаптер | 7 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 9755499 | Трубка A | 2 |
| 66 | 9755500 | Трубка B | 2 |
| 67 | 9755497 | Трубка T1 | 1 |
| 68 | 9755498 | Трубка T2 | 1 |
| 69 | 4103824 | Запорный клапан | 1 |
| 70 | 4442730 | Шланг | 1 |
| 73 | 4200468 | Адаптер | 2 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4445587 | Шланг | 1 |
| 75 | 4304960 | Шланг | 1 |
| 76 | 4159544 | Шланг | 1 |
| 77 | 4445590 | Шланг | 1 |
| 78 | 4190266 | Зажим | 1 |
| 79 | 4034721 | Шланг | 1 |
| 80 | 4053998 | Хомут | 5 |
| 81 | J011040 | Болт с шайбой | 10 |
| 82 | 4347545 | Шланг | 1 |
| 83 | 4092534 | Пробка | 1 |
| 83A | 4509180 | Уплотнительное кольцо | 1 |
| 84 | 94-2011 | Пробка | 12 |
| 85 | 4012936 | Разъём | 8 |
| 86 | 4327294 | Защитный кожух | 20 |
| 87 | 4190244 | Угловой штуцер | 3 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
| 89 | 4312911 | Шланг | 1 |
| 90 | 4154651 | Адаптер | 1 |
| 91 | 4031671 | Адаптер | 1 |
| 92 | 94-1601 | Переходник | 1 |
| 93 | 4261357 | Адаптер | 1 |
| 93A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
