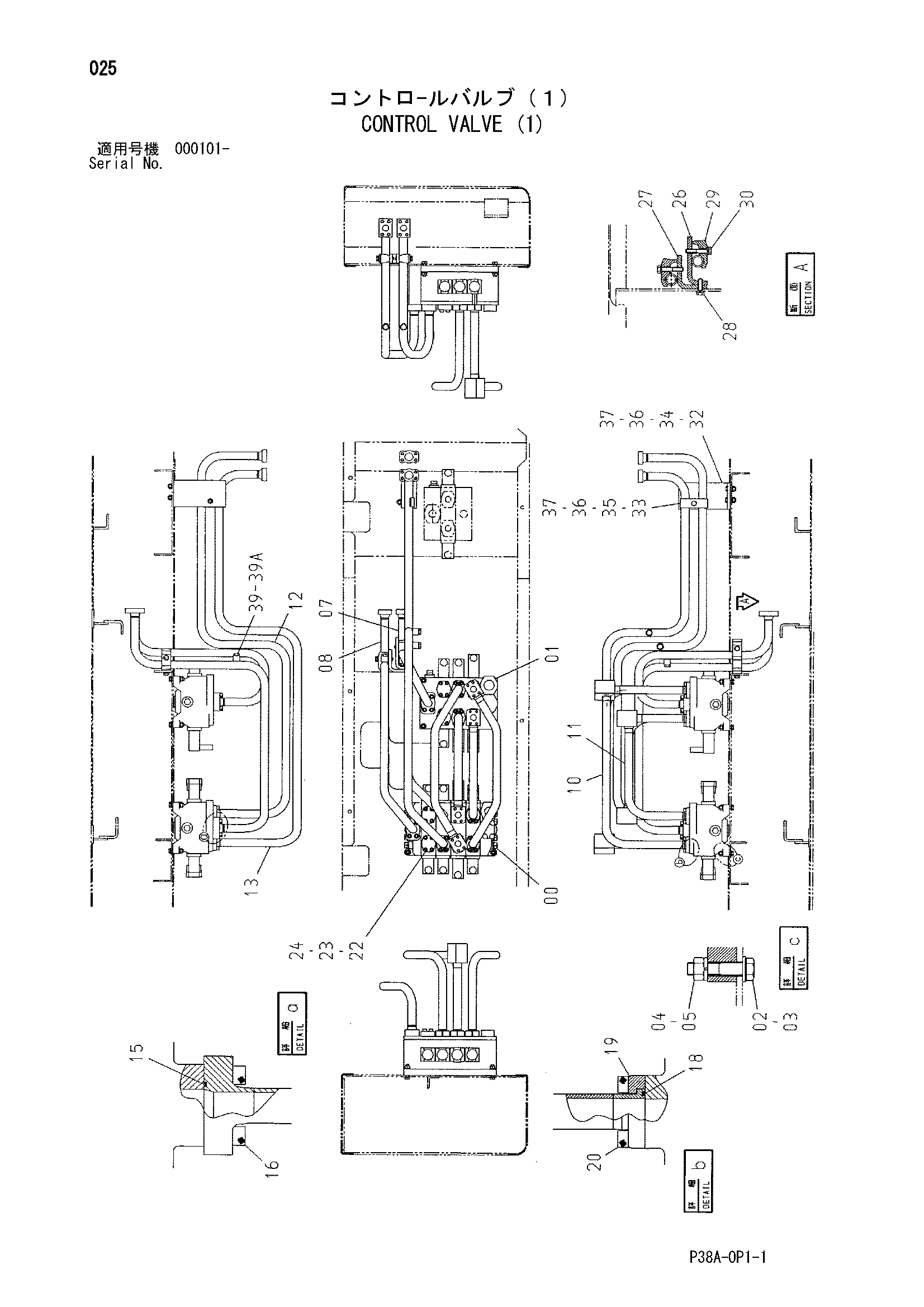

Гидрораспределитель (1) — HITACHI CX1200W
Заводская схема «Гидрораспределитель (1)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4397887 | Гидрораспределитель | 1 |
| 01 | 4363441 | Гидрораспределитель | 1 |
| 02 | J901255 | Болт | 8 |
| 03 | A590112 | Плоская шайба | 8 |
| 04 | A590912 | Пружинная шайба | 8 |
| 05 | J950012 | Гайка | 8 |
| 07 | 8083848 | Трубка | 1 |
| 08 | 8071252 | Трубка | 1 |
| 10 | 8072618 | Трубка | 2 |
| 11 | 8072619 | Трубка | 2 |
| 12 | 8080804 | Трубка | 1 |
| 13 | 8080805 | Трубка | 1 |
| 15 | A811040 | Уплотнительное кольцо | 2 |
| 16 | M341245 | Болт с внутренним шестигранником | 8 |
| 18 | 966993 | Уплотнительное кольцо | 10 |
| 19 | 962453 | Разъёмный фланец | 20 |
| 20 | M341030 | Болт с внутренним шестигранником | 40 |
| 22 | 4089141 | Фланец | 4 |
| 23 | A811035 | Уплотнительное кольцо | 4 |
| 24 | M341036 | Болт с внутренним шестигранником | 16 |
| 26 | 4404196 | Кронштейн | 1 |
| 27 | 4372427 | Кронштейн | 1 |
| 28 | J011240 | Болт с шайбой | 1 |
| 29 | 4190127 | Хомут трубки | 2 |
| 30 | J011265 | Болт с шайбой | 2 |
| 32 | 4440046 | Кронштейн | 1 |
| 33 | 4367900 | Хомут трубки | 1 |
| 34 | J901235 | Болт | 2 |
| 35 | J901265 | Болт | 1 |
| 36 | A590912 | Пружинная шайба | 3 |
| 37 | J950012 | Гайка | 3 |
| 39 | 4092534 | Пробка | 4 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
