Поручень — HITACHI CX1200W

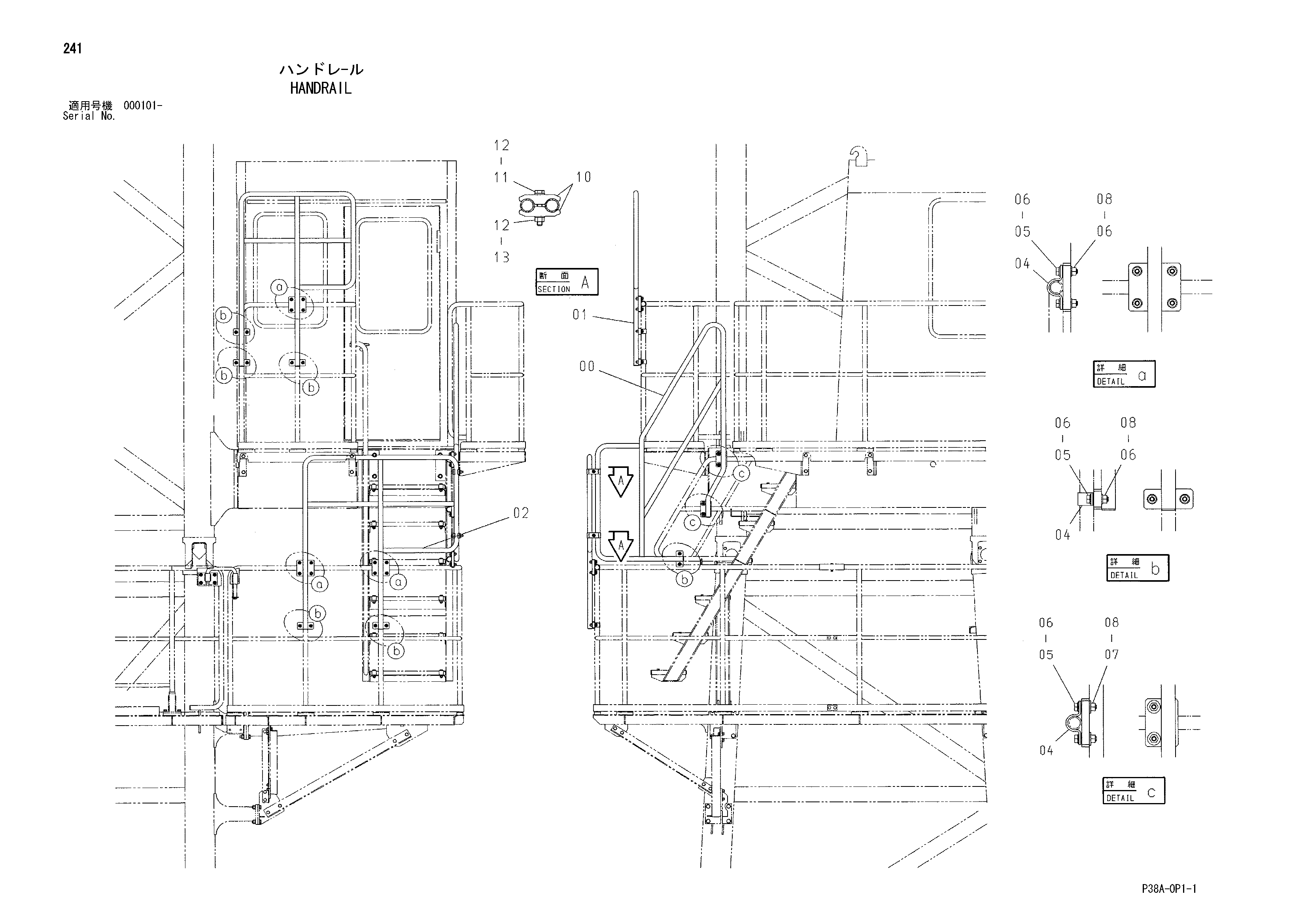

Заводская схема «Поручень» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7040201	Поручень	1
01	7040204	Поручень	1
02	7040207	Поручень	1
04	4446892	Хомут трубки	14
05	J901245	Болт	28
06	A590112	Плоская шайба	52
07	449490	Шайба	4
08	M660012	U-образная гайка	28
10	4189860	Хомут трубки	4
11	J901280	Болт	2
12	A590112	Плоская шайба	4
13	M660012	U-образная гайка	2

Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
