Всасывающие трубопроводы — HITACHI CX1200W

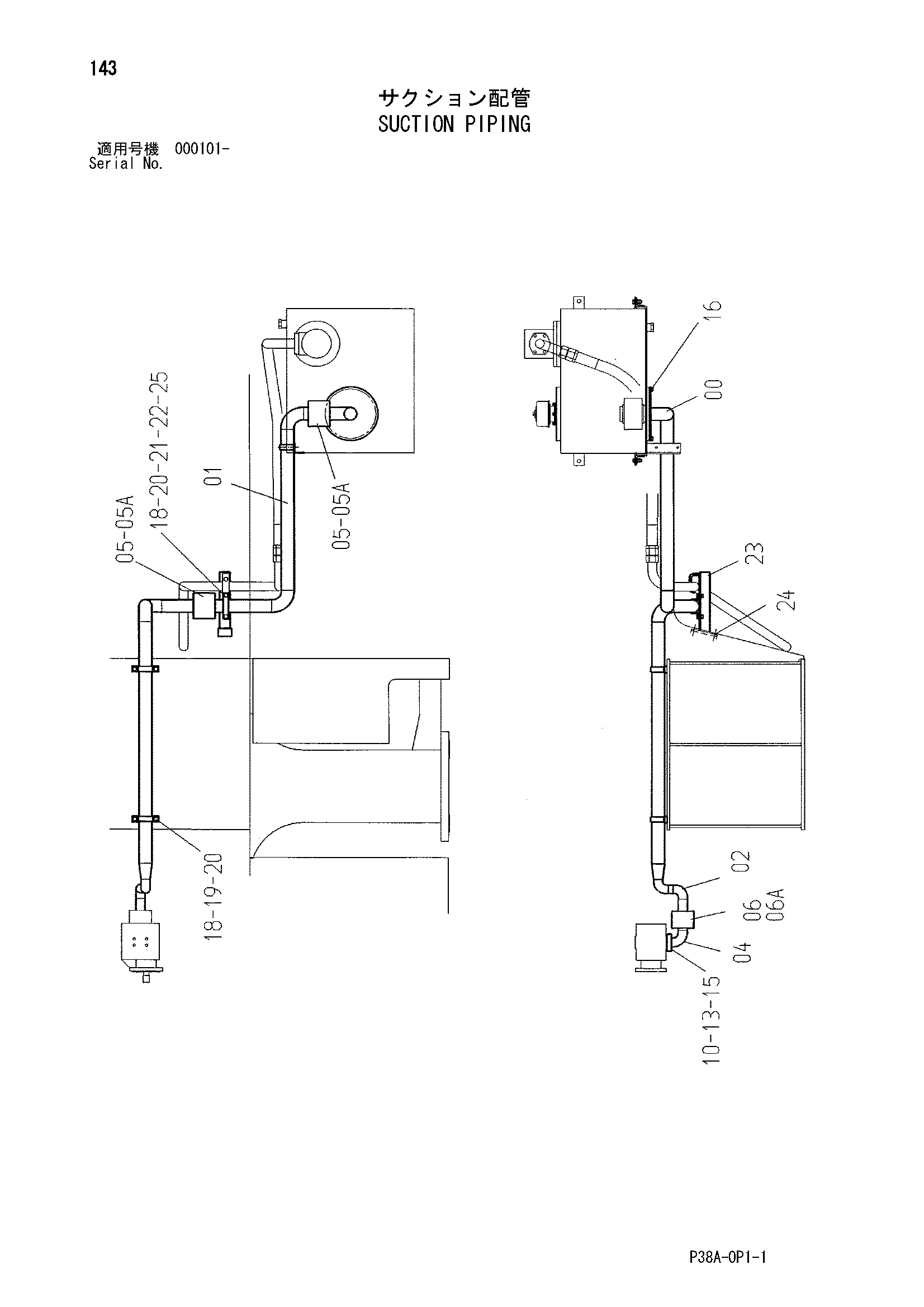

Заводская схема «Всасывающие трубопроводы» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9719844 | Трубка | 1 |
| 01 | 8081564 | Трубка SUC1 | 1 |
| 02 | 8081565 | Трубка SUC2 | 1 |
| 04 | 9720066 | Трубка | 1 |
| 05 | 4067833 | Муфта | 2 |
| 05A | 4196261 | Уплотнение | 2 |
| 06 | 4069801 | Муфта | 1 |
| 06A | 4196259 | Уплотнение кольцо | 2 |
| 10 | A811050 | Уплотнительное кольцо | 1 |
| 13 | M341236 | Болт с внутренним шестигранником | 4 |
| 15 | A810210 | Уплотнительное кольцо | 1 |
| 16 | J011018 | Болт с шайбой | 6 |
| 18 | 4053865 | Хомут трубки | 4 |
| 19 | J901018 | Болт | 6 |
| 20 | A590910 | Пружинная шайба | 8 |
| 21 | J901025 | Болт | 2 |
| 22 | A590110 | Плоская шайба | 2 |
| 23 | 9755496 | Кронштейн | 1 |
| 24 | J011020 | Болт с шайбой | 2 |
| 25 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
