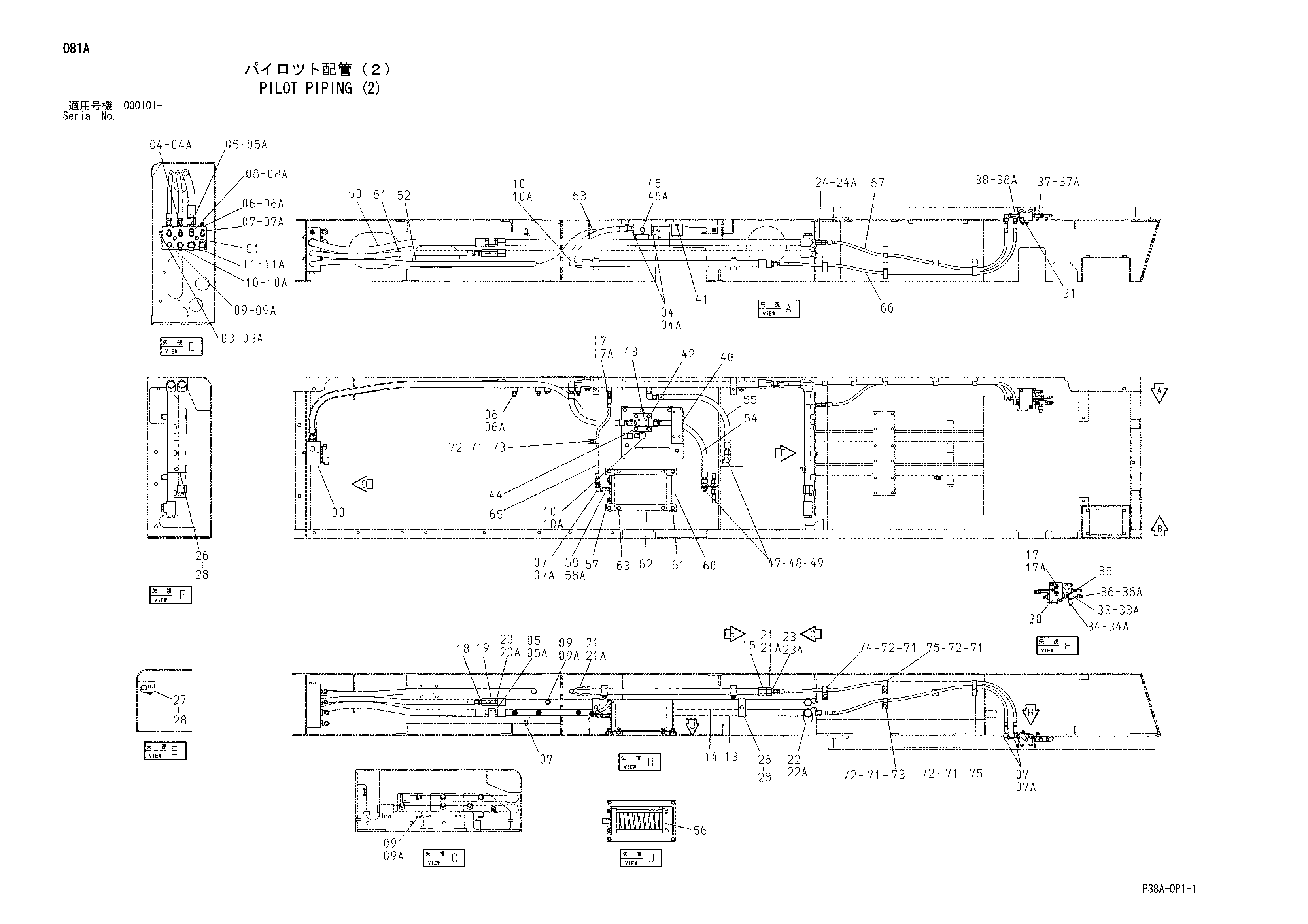

Пилотные гидролинии (2) — HITACHI CX1200W
Заводская схема «Пилотные гидролинии (2)» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2042507 | Коллектор | 1 |
| 01 | J021000 | Болт с шайбой | 2 |
| 03 | 4174541 | Пробка | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4210361 | Адаптер | 4 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4042033 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4221290 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 7 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4219345 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4092534 | Пробка | 6 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4154672 | Угловой штуцер | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4065118 | Угловой штуцер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 7032201 | Трубка | 1 |
| 14 | 7032200 | Трубка | 1 |
| 15 | 9755275 | Трубка | 1 |
| 17 | 4200466 | Адаптер | 6 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4221287 | Адаптер | 1 |
| 19 | 9034570 | Обратный клапан | 1 |
| 20 | 4222089 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4263450 | Переходник S | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4174542 | Пробка | 3 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4200469 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4276965 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4189860 | Хомут трубки | 3 |
| 27 | 4190127 | Хомут трубки | 2 |
| 28 | J011265 | Болт с шайбой | 5 |
| 30 | 4254611 | Запорный клапан | 1 |
| 31 | M341045 | Болт с внутренним шестигранником | 2 |
| 33 | 4343654 | Переходник S | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4254563 | Выключатель давление | 1 |
| 34A | 4113154 | Уплотнительное кольцо | 1 |
| 35 | 94-2012 | Пробка | 1 |
| 36 | 4190244 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4225403 | Тройник | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4261357 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 8081217 | Кронштейн | 1 |
| 41 | J011020 | Болт с шайбой | 4 |
| 42 | 3090195 | Коллектор | 1 |
| 43 | 4410444 | Электромагнитный клапан | 1 |
| 44 | J011080 | Болт с шайбой | 4 |
| 45 | 4317622 | Штуцер трубки | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4349603 | Адаптер | 2 |
| 48 | A590920 | Пружинная шайба | 2 |
| 49 | 4316589 | Гайка | 2 |
| 50 | 4157682 | Шланг | 1 |
| 51 | 4304469 | Шланг | 1 |
| 52 | 4305133 | Шланг | 1 |
| 53 | 4227025 | Шланг | 1 |
| 54 | 4217382 | Шланг | 1 |
| 55 | 4425495 | Шланг | 1 |
| 56 | 4314476 | Гидроаккумулятор | 1 |
| 57 | J011230 | Болт с шайбой | 2 |
| 58 | 4261357 | Адаптер | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 8072701 | Кронштейн | 1 |
| 61 | J011020 | Болт с шайбой | 4 |
| 62 | 3082720 | Крышка | 1 |
| 63 | J021025 | Болт с шайбой | 4 |
| 65 | 4385504 | Шланг | 1 |
| 66 | 4319152 | Шланг | 1 |
| 67 | 4375299 | Шланг | 1 |
| 71 | J901020 | Болт | 5 |
| 72 | A590910 | Пружинная шайба | 5 |
| 73 | 4190275 | Зажим | 2 |
| 74 | 4190292 | Зажим | 1 |
| 75 | 4259817 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
