Крышка LR — HITACHI CX1200W

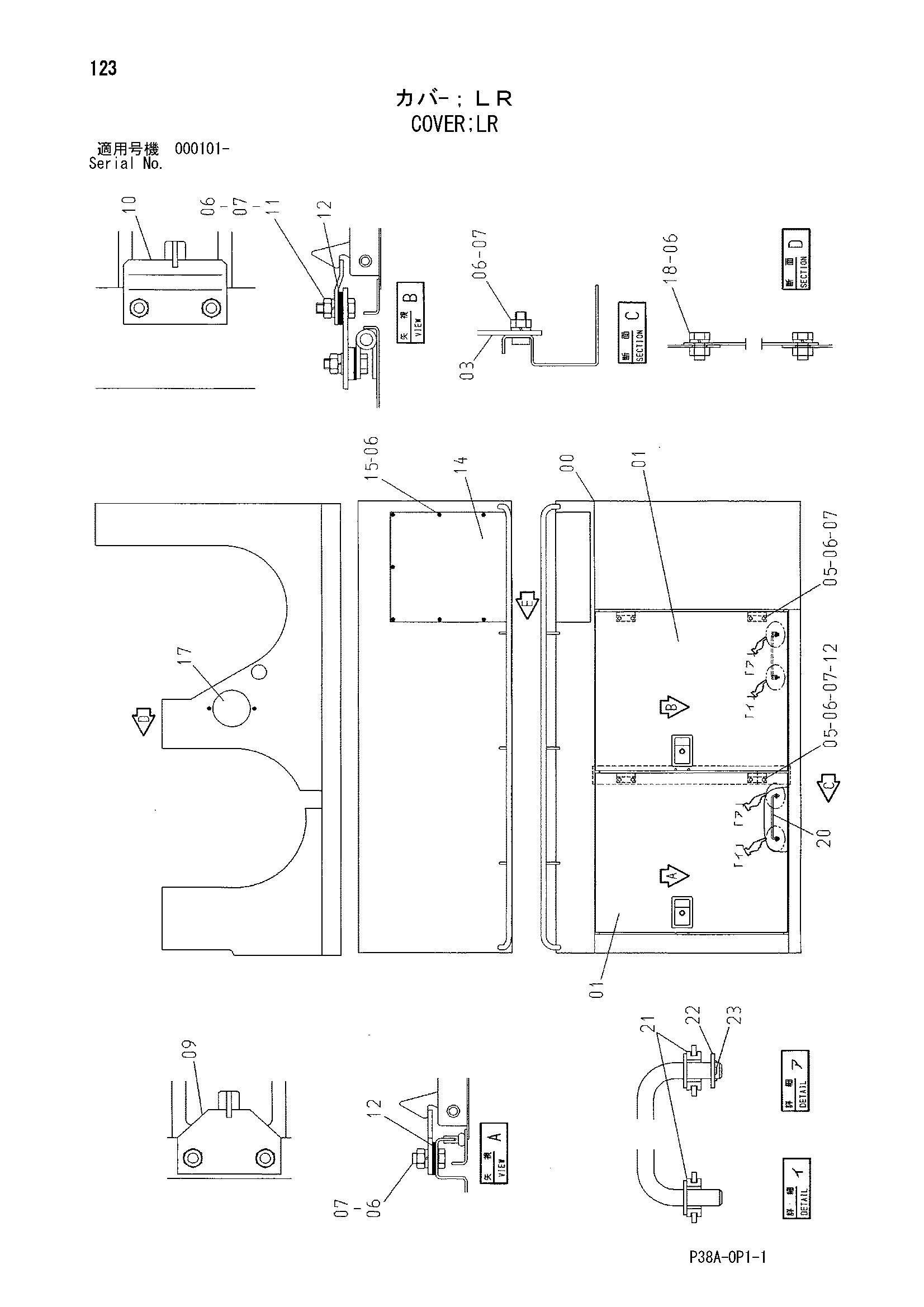

Заводская схема «Крышка LR» для HITACHI CX1200W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-23 | 9193518 | Крышка LR | 1 |
| 00 | 5007263 | Крышка LR | 1 |
| 01 | 7038999 | Дверь | 2 |
| 03 | 8081310 | Кронштейн | 1 |
| 05 | A590110 | Плоская шайба | 8 |
| 06 | A590910 | Пружинная шайба | 31 |
| 07 | J950010 | Гайка | 16 |
| 09 | 4330980 | Блокировка 2 | 1 |
| 10 | 4442183 | Замок | 1 |
| 11 | J901030 | Болт | 2 |
| 12 | 4330984 | Регулировочная шайба 1.0mm | 20 |
| 14 | 7031702 | Рооф 3 | 1 |
| 15 | 4330985 | Болт | 7 |
| 17 | 4442184 | Крышка | 1 |
| 18 | J901020 | Болт | 2 |
| 20 | 9742293 | Стойка L | 2 |
| 21 | 4330808 | Резиновая втулка | 4 |
| 22 | A590108 | Плоская шайба | 2 |
| 23 | A762013 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX1200W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
